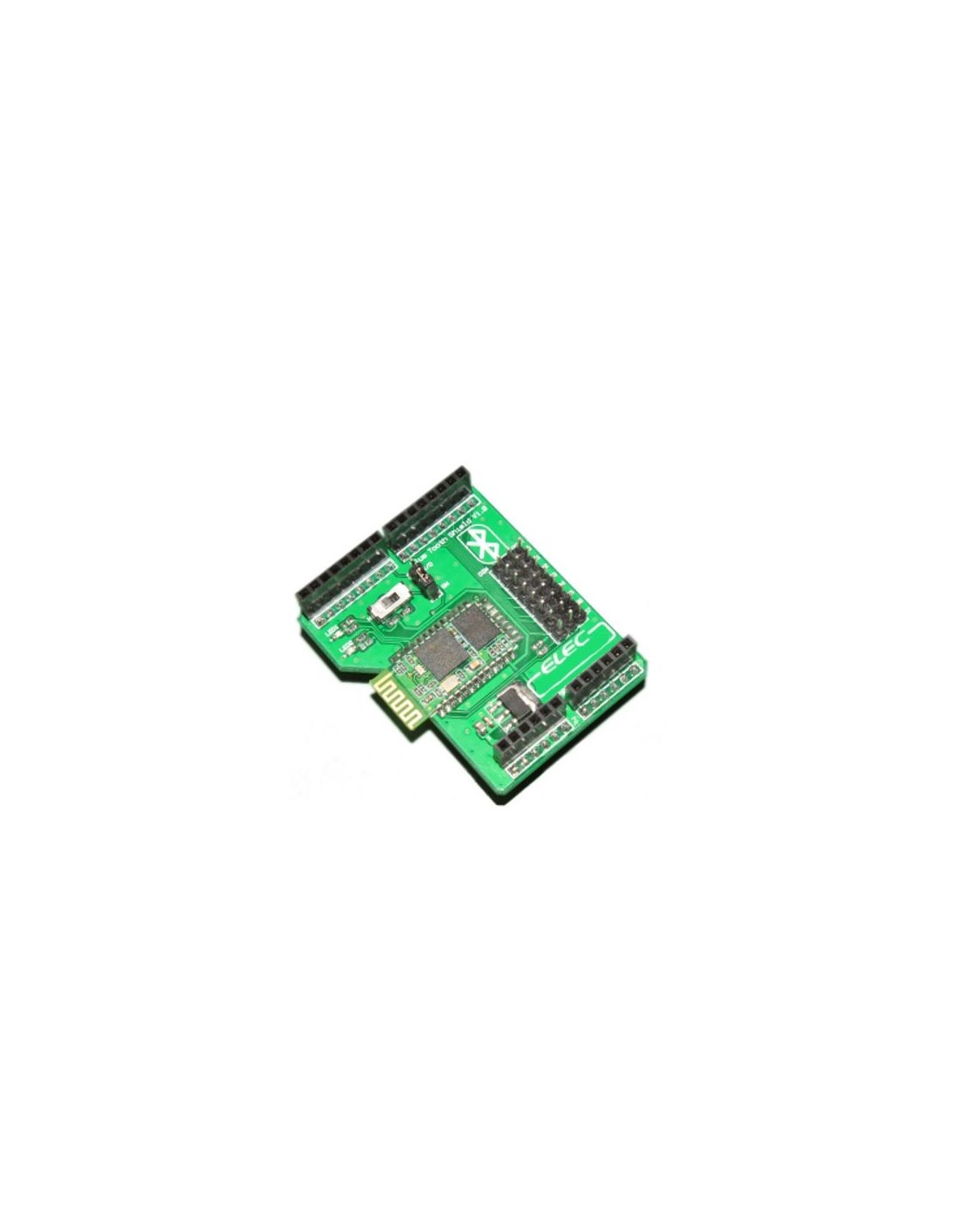

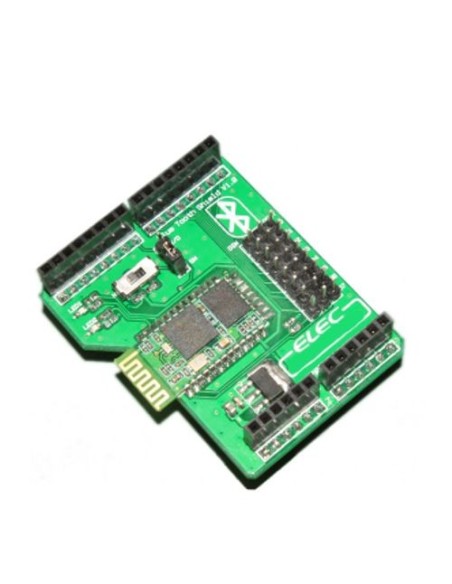

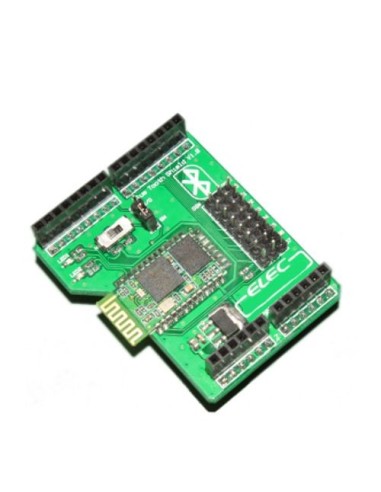

Bluetooth Shield







Características:



• Especificación bluetooth v2.0 + EDR (Enhanced Data Rate)
• Puede configurarse como maestro, esclavo, y esclavo con autoconexión (Loopback) mediante comandos AT
• Chip de radio: CSR BC417143
• Frecuencia: 2.4 GHz, banda ISM
• Modulación: GFSK (Gaussian Frequency Shift Keying)
• Antena de PCB incorporada
• Potencia de emisión: ⤠4 dBm, Clase 2
• Alcance 5 m a 10 m
• Sensibilidad: ⤠-84 dBm a 0.1% BER
• Velocidad: Asincrónica: 2.1 Mbps (max.)/160 kbps, sincrónica: 1 Mbps/1 Mbps
• Seguridad: Autenticación y encriptación (Password por defecto: 1234)
• Perfiles: Puerto serial Bluetooth
• Consumo de corriente: 50 mA
• Voltaje de operación: 5 V
• Shield Apilable
• En el UNO y Leonardo RX (DIN) y TX (DOUT) pueden conectarse desde D0 hasta D7 mediante jumpers para comunicación serial mediante una UART por software (emulada) ó a la UART por hardware en los pines D0 y D1 (Recuerde que en la comunicación serial RX se conecta a TX y TX a RX). Señal KEY para poner el Bluetooth en modo de configuración puede conectarse mediante otro jumper a D8 o a un suiche manual. Para el Mega consulte la guía de usuario







Aplicaciones:



• Comunicación inalámbrica entre microcontroladores
• Comunicación inalámbrica entre computadoras y microcontroladores
• Comunicación inalámbrica entre teléfonos móviles o tabletas y microcontroladores

Shield de Bluetooth basada en el módulo HC-05, interface serial, puede ser configurada como maestro o como esclavo, Bluetooth v2.0 + EDR, 2.4 GHz, alcance 5 m a 10 m, pines para conexión TX y RX configurables de D0 a D7, señal KEY configurable entre suiche manual y pin D8
