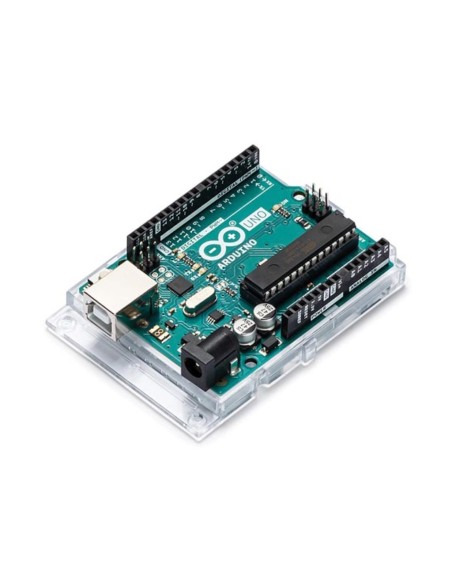

AVR ARDUINO UNO REV 3

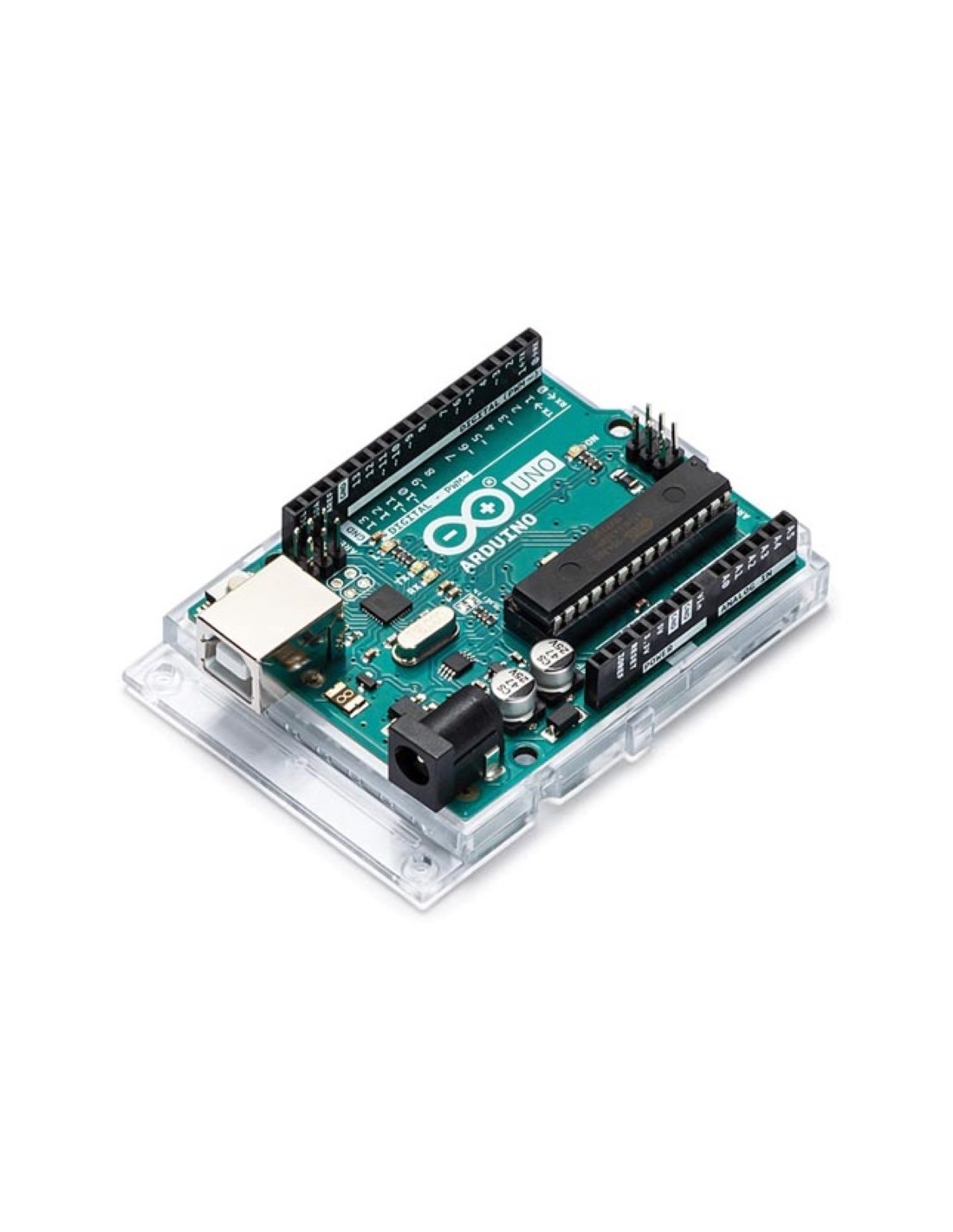

Arduino Uno Rev3

Arduino Uno Rev3 es una placa electronica basada en el microprocesador Atmega328 (datasheet). Lleva 14 entradas/salidas digitales y 6 de estas pueden utilizarse para salidas PWM. Además lleva 6 entradas analogicas, un oscilador de 16MHz, una conexión USB, un conector de alimentación, un header ICSP y un pulsador para el reset. La placa lleva todo lo necesario para soportar el microprocesador.
Para empezar a utilizar la placa sólo es necesario conectarla al ordenador atravez de un cable USB, o alimentarla con un adaptador de corriente AC/DC. También, para empezar, puede alimentarse sencillamente con una batería.
Una de las caracteristicas principales de la UNO es que no utiliza el convertidor USB-serial FTDI. Por lo contrario, ofrece el microprocesador Atmega8U2 programado como convertidor USB-serial.
"UNO" es el nombre que ha sido elegido para el próximo lanzamiento de Arduino 1.0. Desde ahora en adelante Arduino UNO y la versión 1.0 serán las referencias para Arduino.UNO es la ultima de una serie de placas Arduino USB y el modelo de referencia para la plataforma Arduino.

Microprocesador ATmega328
Tensión operativa 5V
Tensión de alimentación (recomendado) 7-12V
Tensión de alimentación (limites) 6-20V
14 Entradas/Salidas Digitales (6 de estas se pueden utiliza para salidas PWM)
6 Entradas Analogicas
Maxima corriente continua para las entradas: 40 mA
Maxima corriente continua para los pins 3.3V: 50 mA
Flash Memory 32 KB (el bootloader usa 0.5 KB).
SRAM 2 KB
EEPROM 1 KB
Velocidad del Clock 16 MHz
