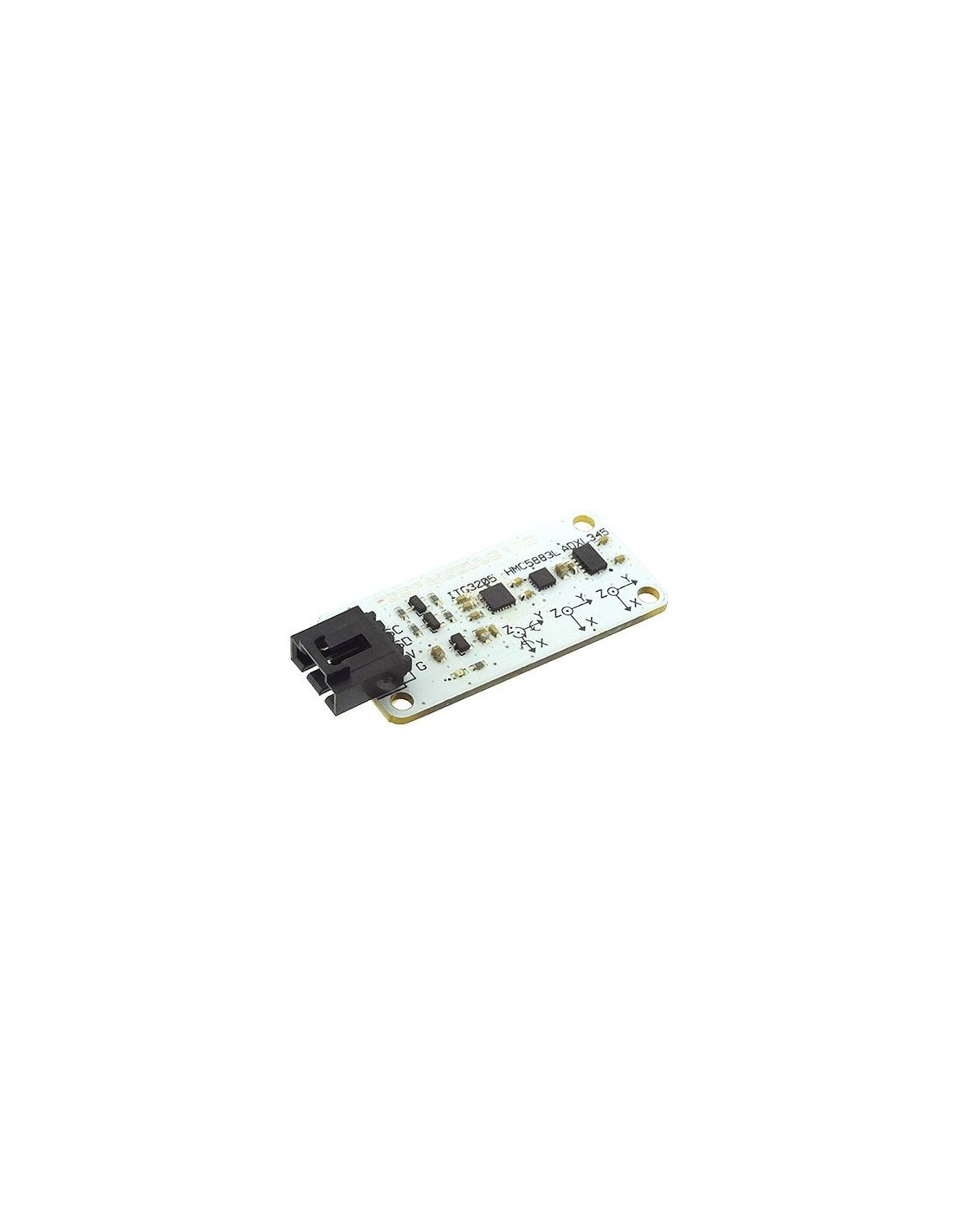

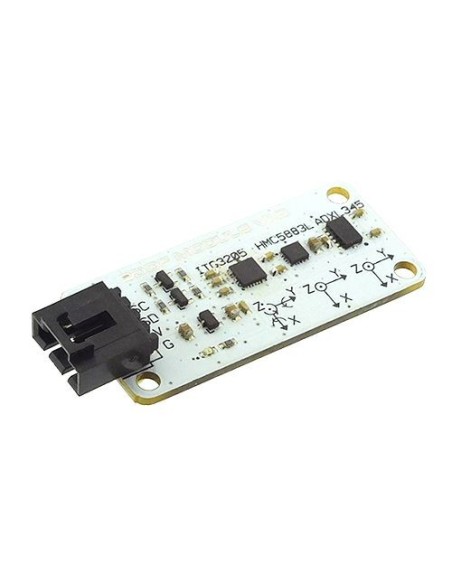

OCTOPUS 9DOF MODULE

Serie Octopus

Para construir proyectos tan fácil como apilar bloques. Mediante el uso de bloques de la serie Octopus, es posible conectar placas compatibles Arduino / Freaduino fácilmente con diferentes interfaces / UART I2C digitales, analógicas. Estas protoboard permiten extensos módulos como potenciómetros, sensores, relés, servos ... incluso botones plug and play.

Módulo sensor 9DOF es una versión triple para ITG3205 giroscopio triaxial + HMC5883L campo magnético triaxial + ADXL345 aceleración triaxial. Estos tres sensores se pueden utilizar para medir ángulos, la dirección del campo magnético, inclinación, aceleración y ahora podemos combinarlos en una placa, por lo que podemos lograr pruebas funcionales con los tres sensores en una placa. Este módulo requiere sólo de una simple interfaz I2C 4 hilos conectado a una Arduino UNO, que puede alcanzar las pruebas funcionales de manera muy sencilla y cómoda.

Features:

• Power supply needs: 5V
• Fast response and High sensitivity
• Simple drive circuit
• Stable and long life

Connecting method:

• GND-GND VCC-5V SDA-A4 SCL-A5
