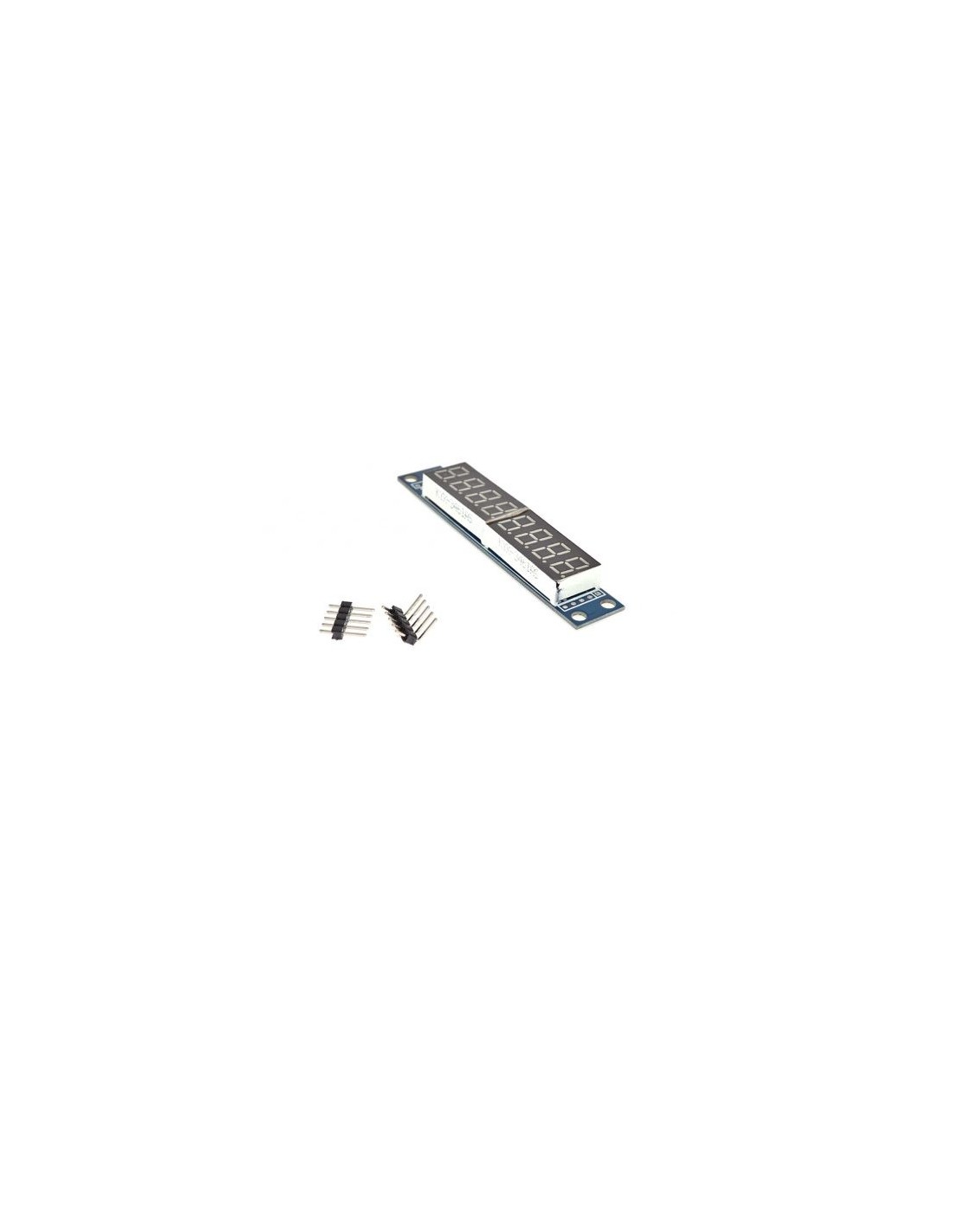

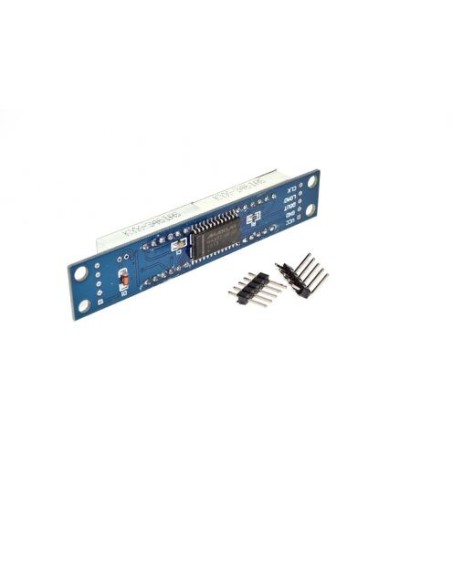

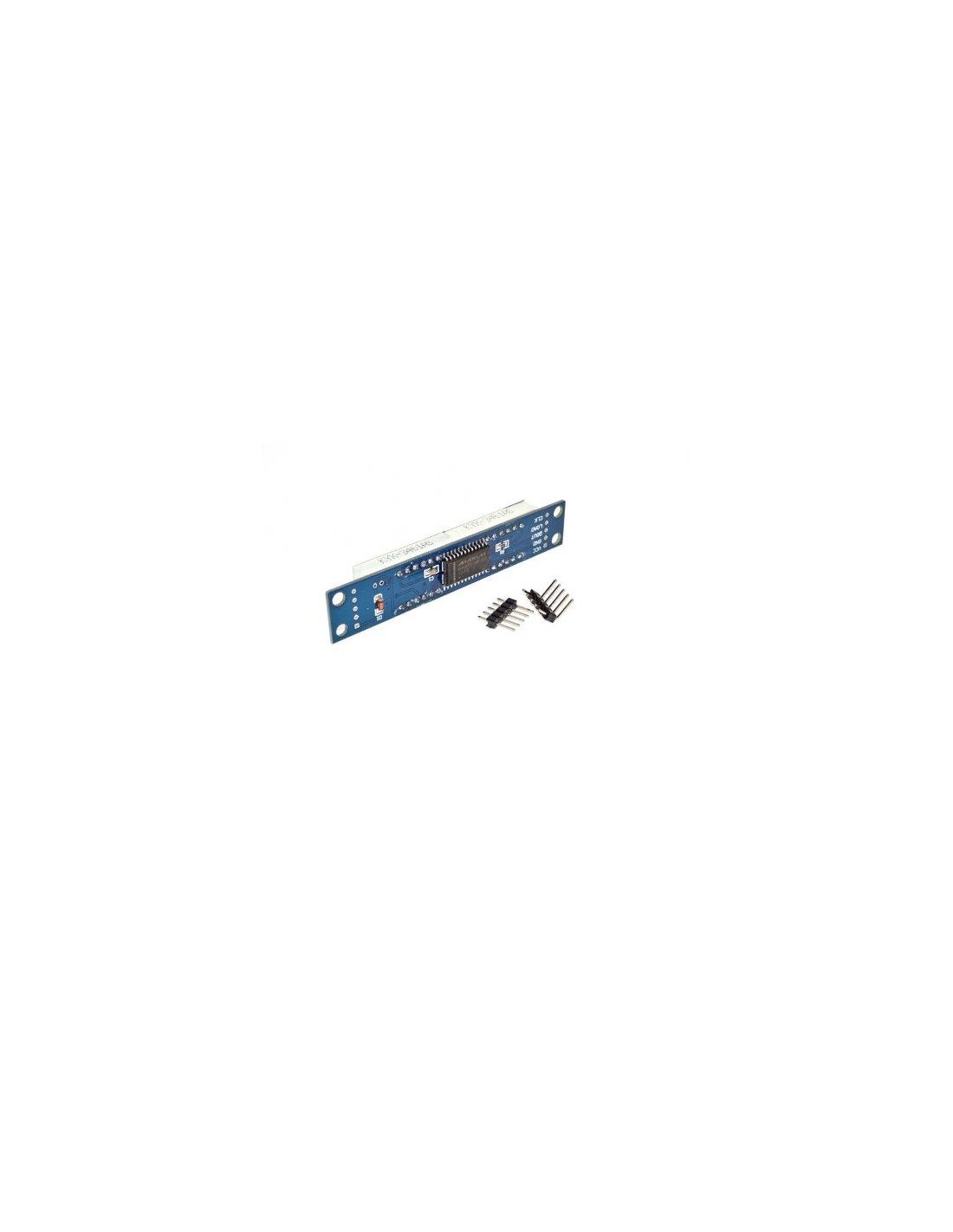

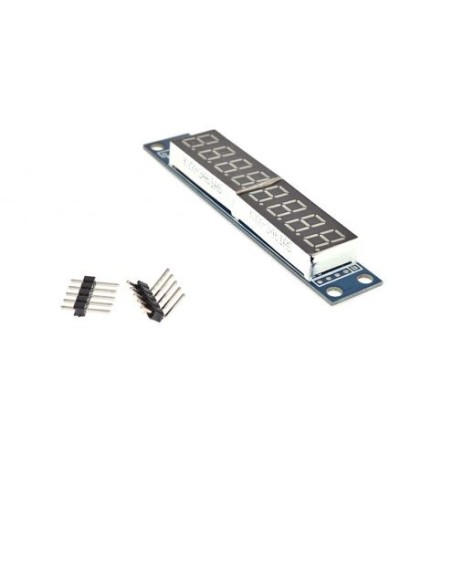

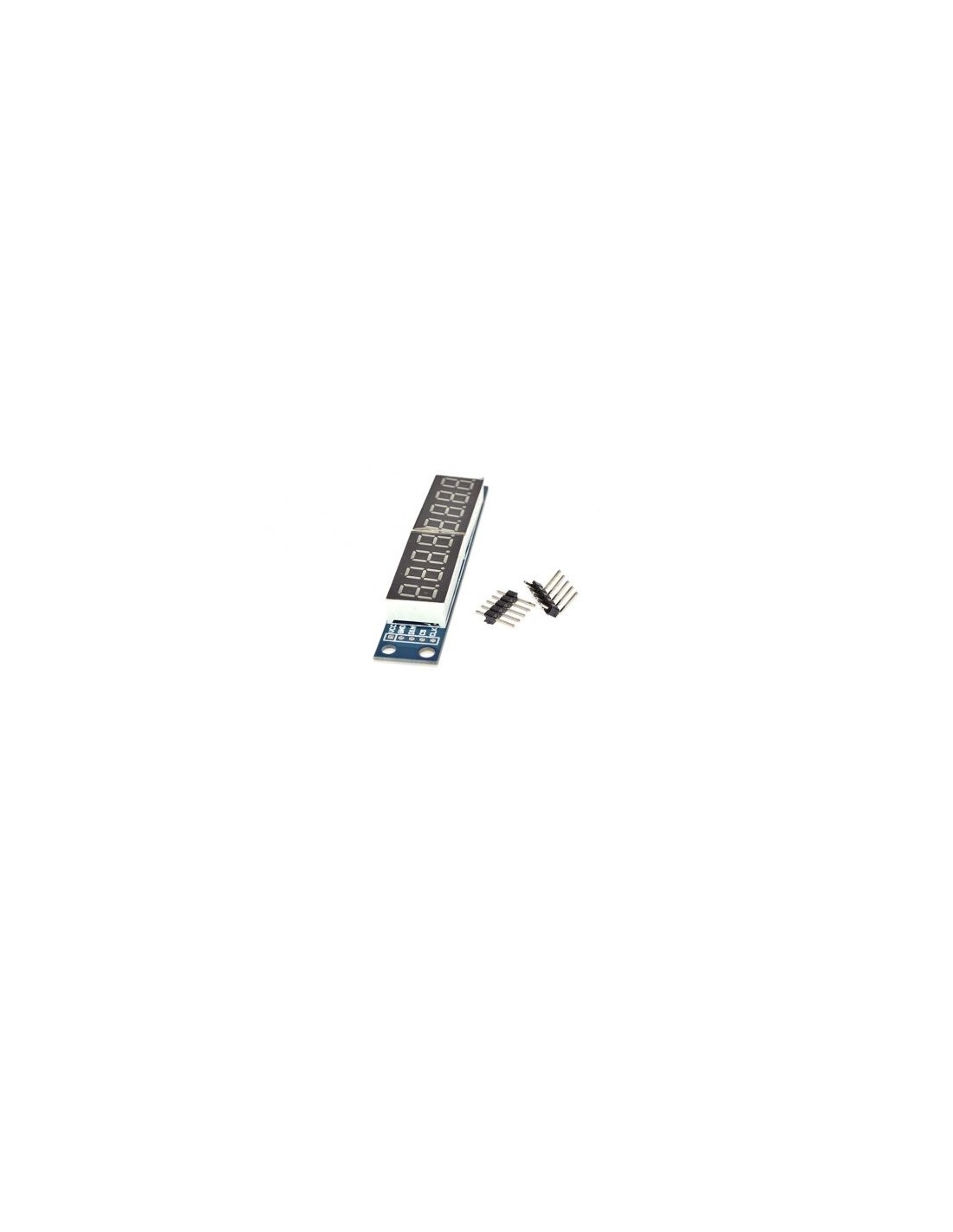

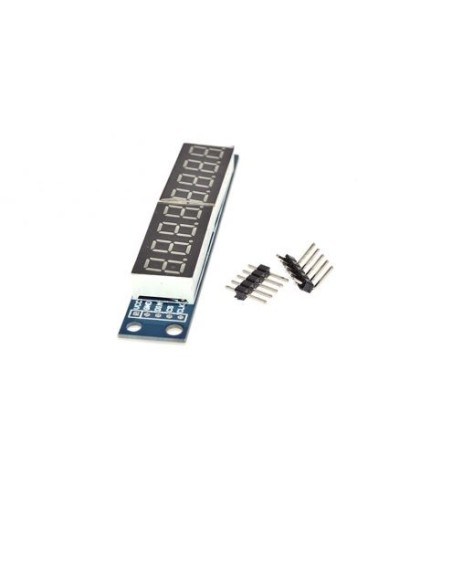

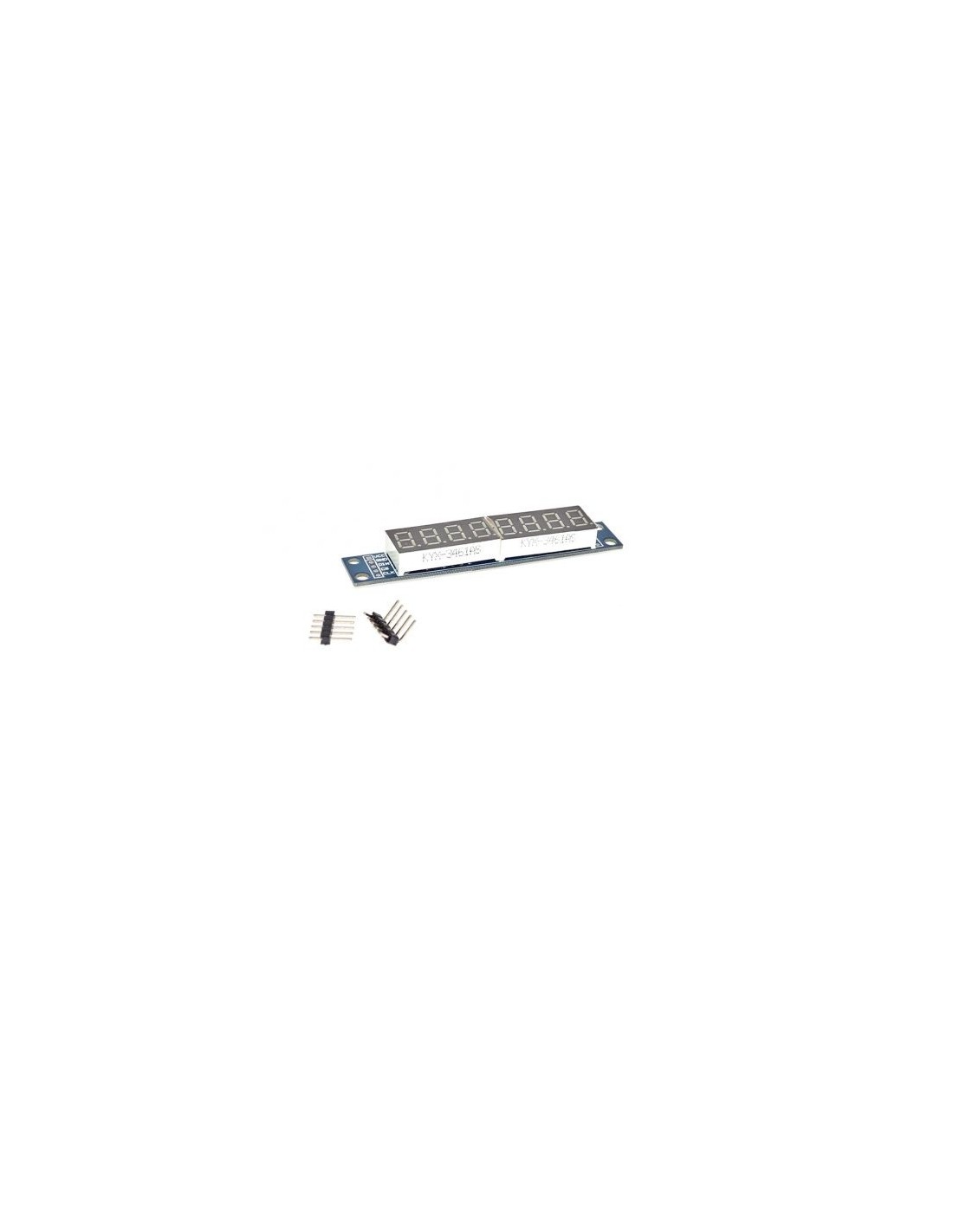

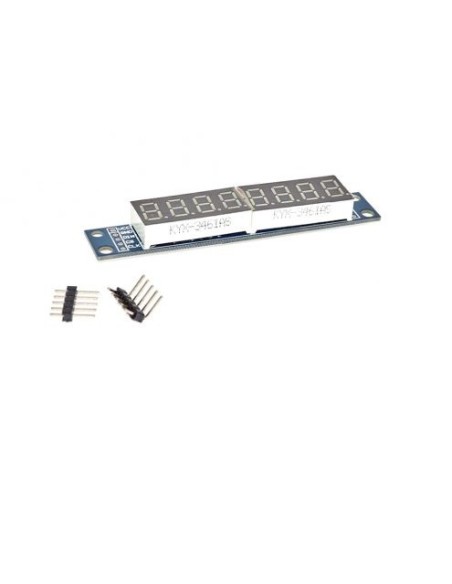

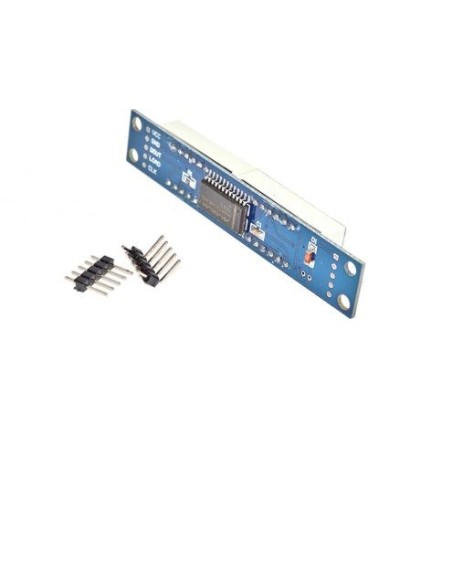

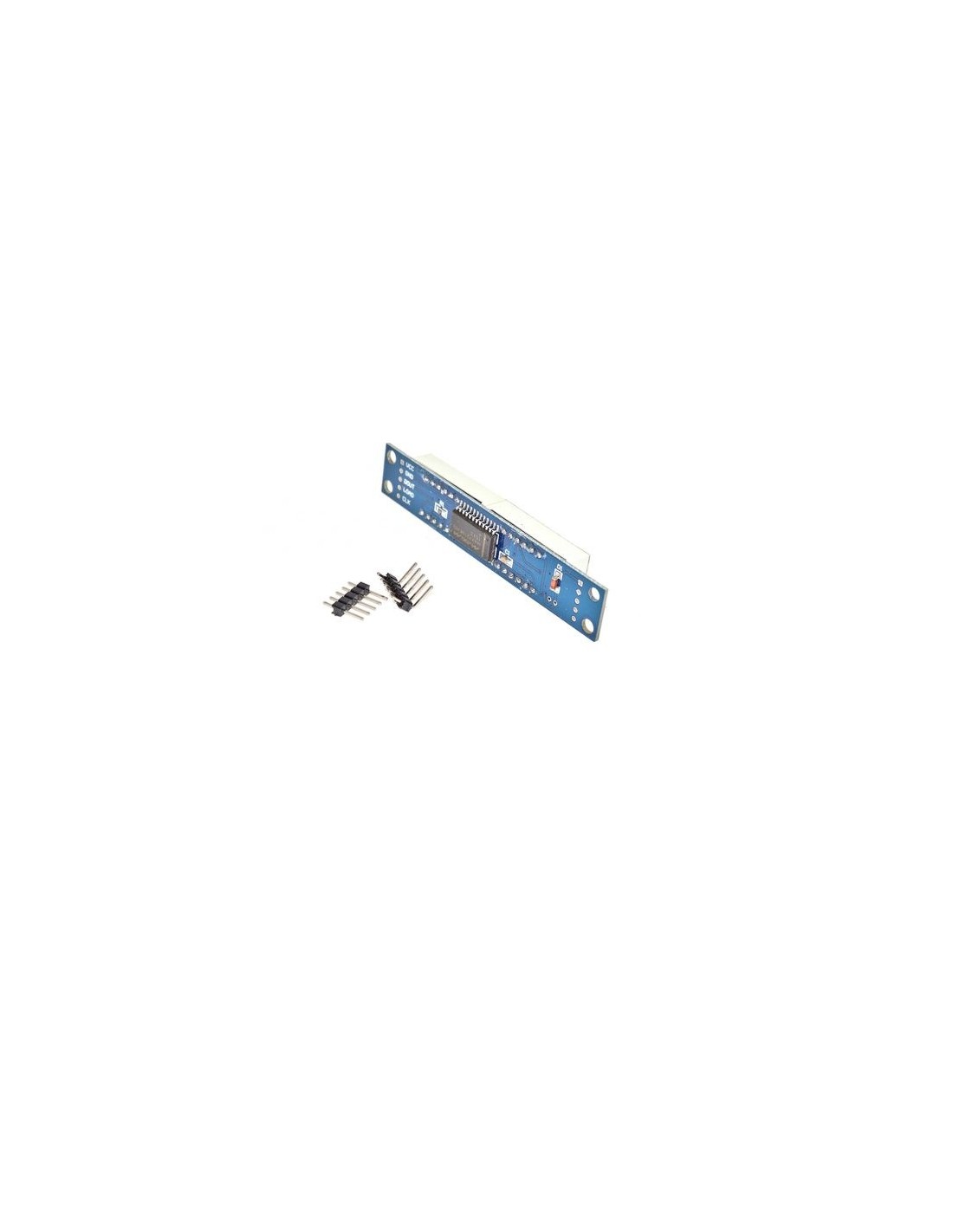

MODULO 8 DISPLAYS MAX7219

1.MAX7219 es un controlador de pantalla de cátodo común de entrada/salida serial integrado, que conecta el microprocesador y la pantalla LED digital de 7 segmentos de 8 dígitos, también puede conectar una pantalla de gráfico de barras o 64 LED separados.

2. Una cómoda interfaz serial de cuatro cables puede conectar todos los microprocesadores comunes. Cada dato se puede abordar en la actualización sin tener que reescribir todas las pantallas.

3. Todo el dispositivo incluye un modo de apagado de bajo consumo de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo permite al usuario mostrar datos de 1 a 8 bits y hay un modo de detección de luz completamente LED.

4. Solo se necesitan tres puertos IO para controlar ocho tubos digitales, el módulo es compatible con el microcontrolador de 5v/3,3v.

5. Placa PCV en las cuatro esquinas del perno de cobre fijo, que puede prevenir eficazmente que se produzcan accidentes por cortocircuito.

Interfaz serie de 6,10 MHz.

7.Control de segmentos LED individuales.

8.Selección de dígitos de decodificación/no decodificación.

Paquetes DIP y SO de 9,24 pines.
