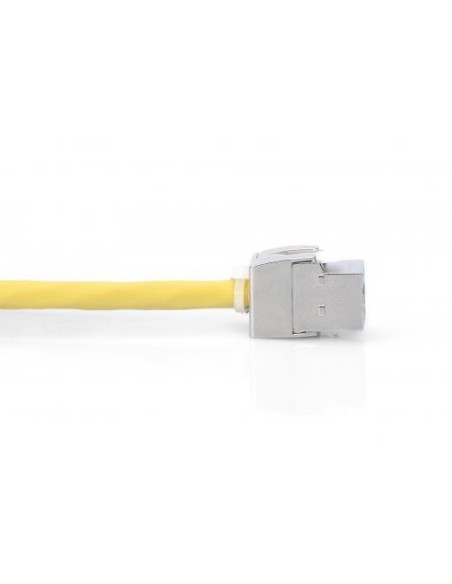

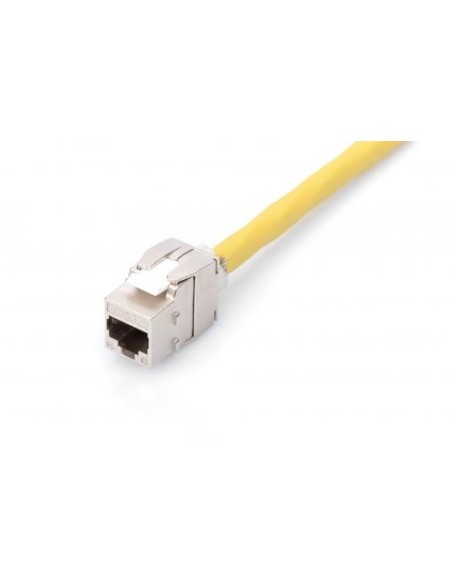

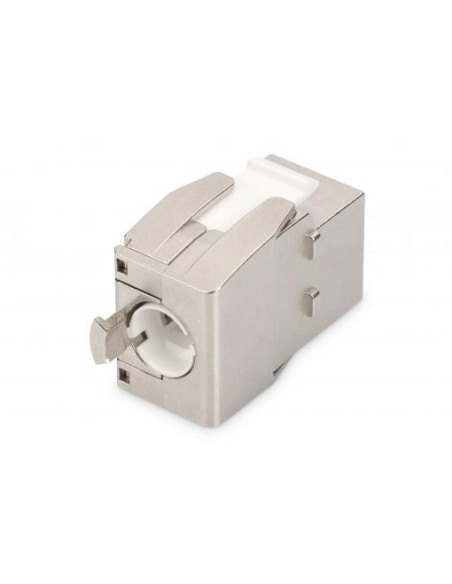

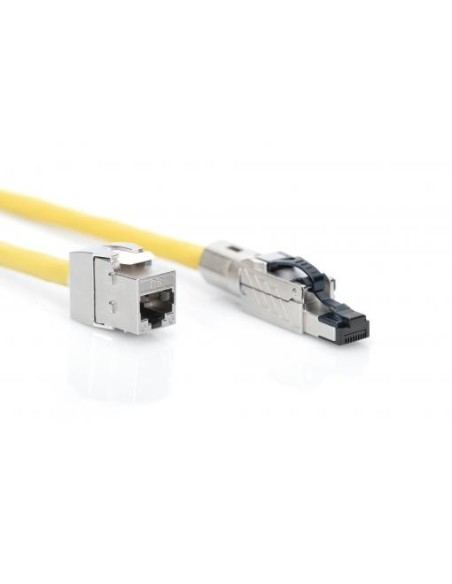

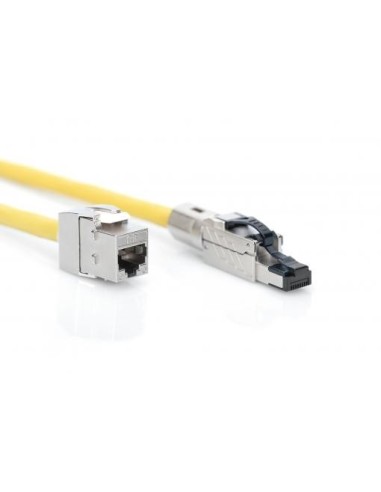

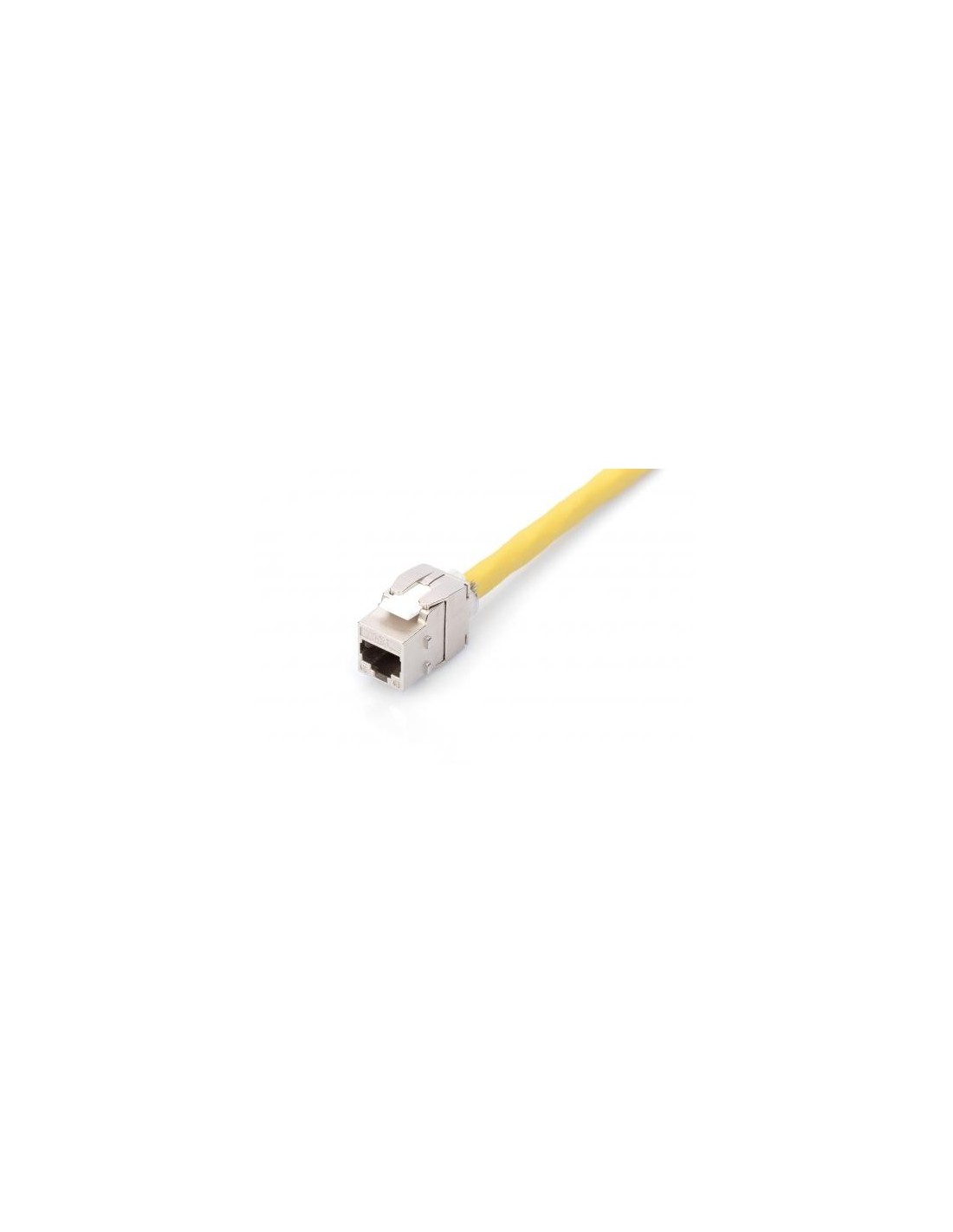

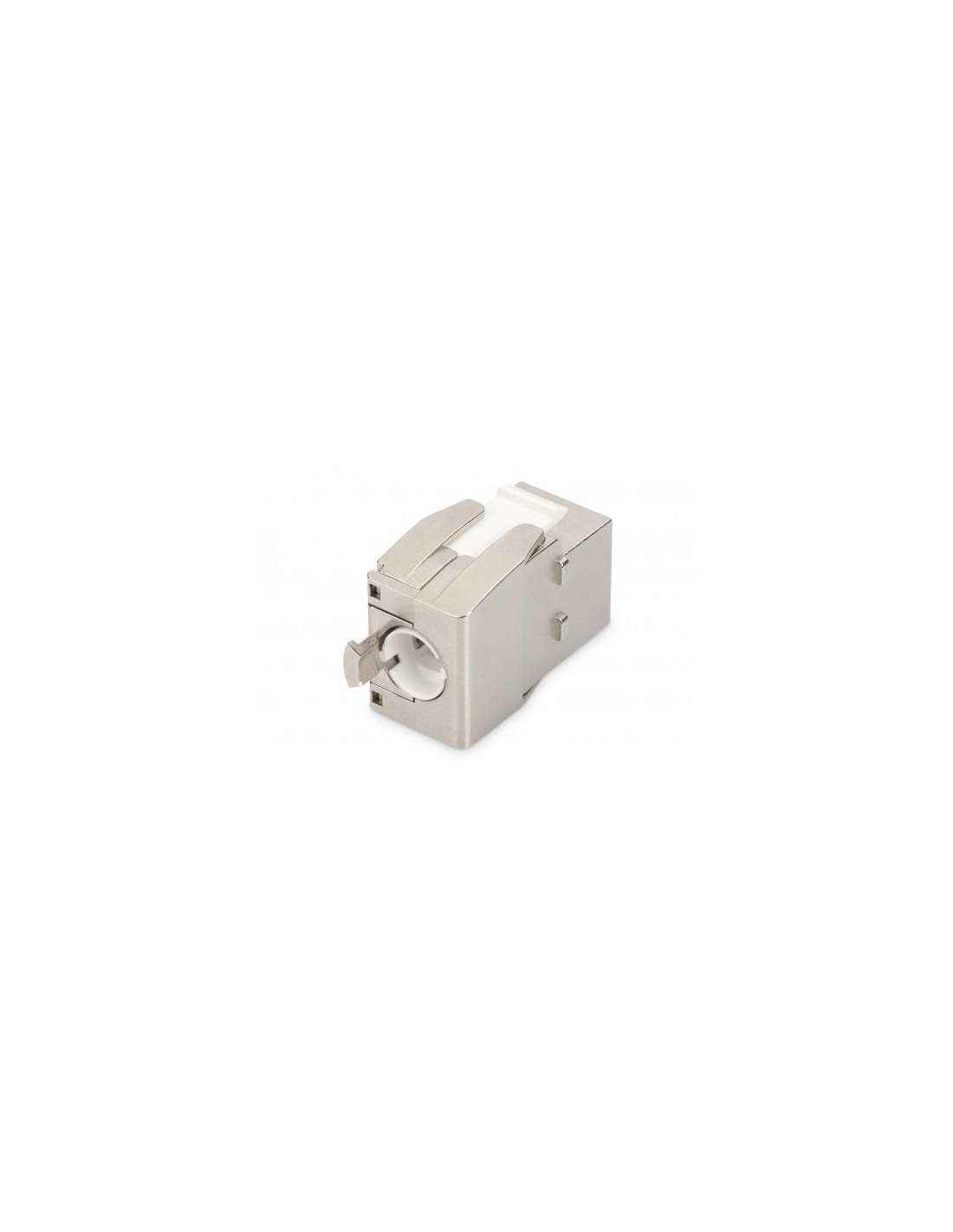

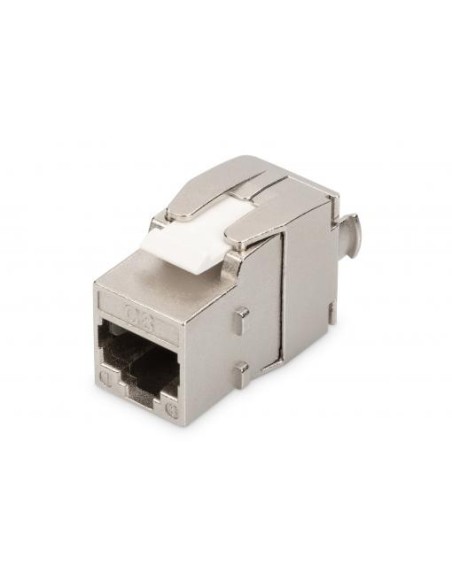

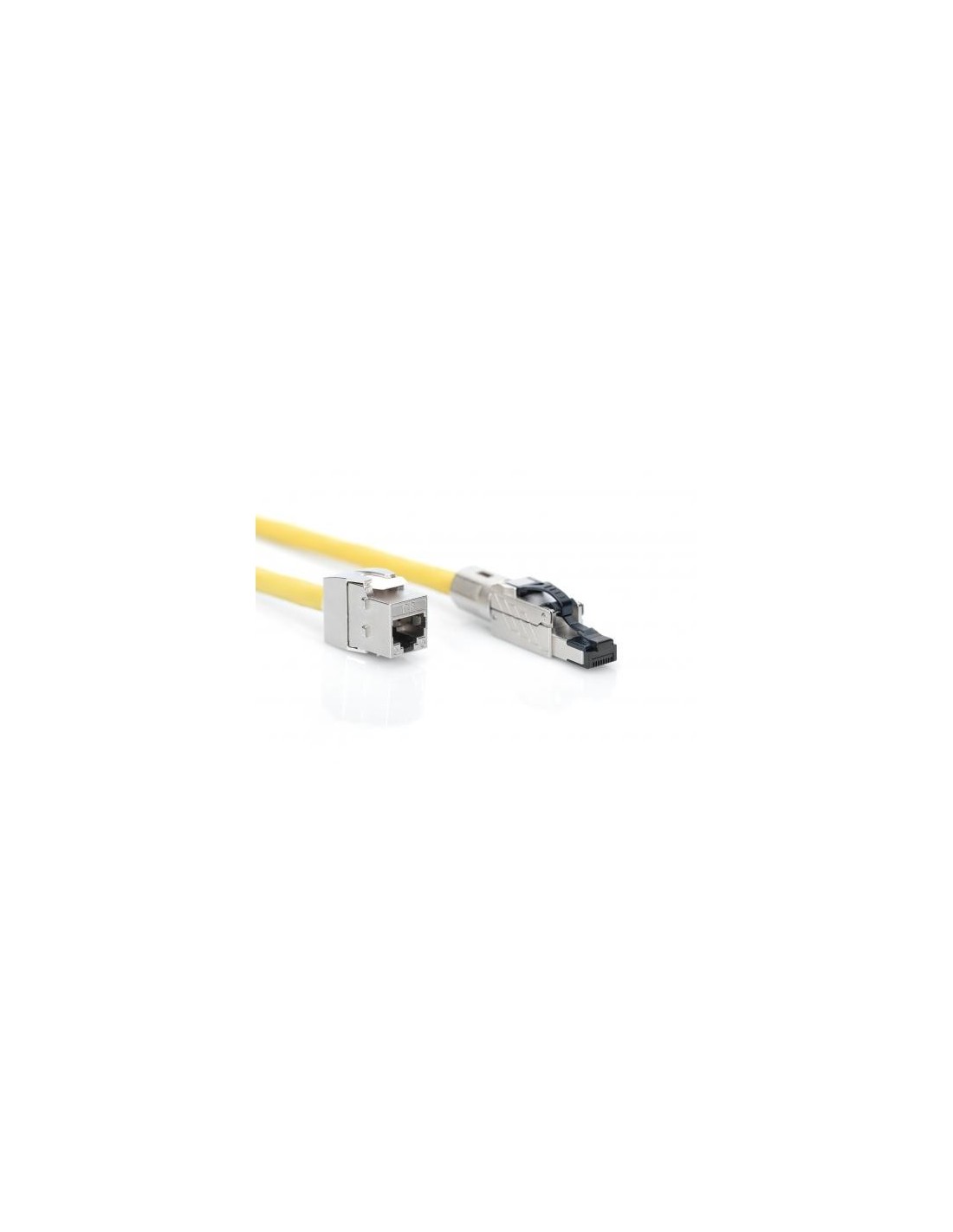

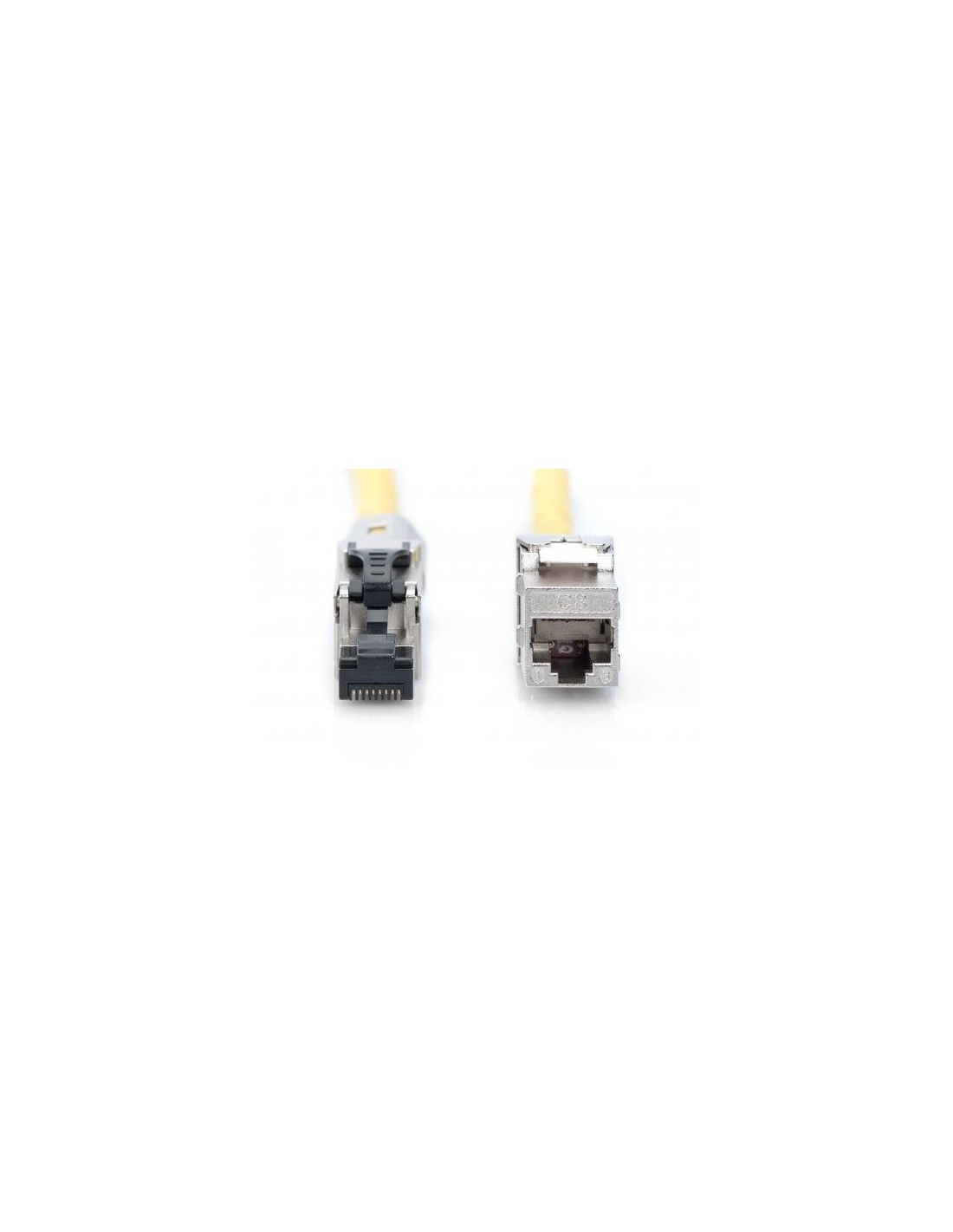

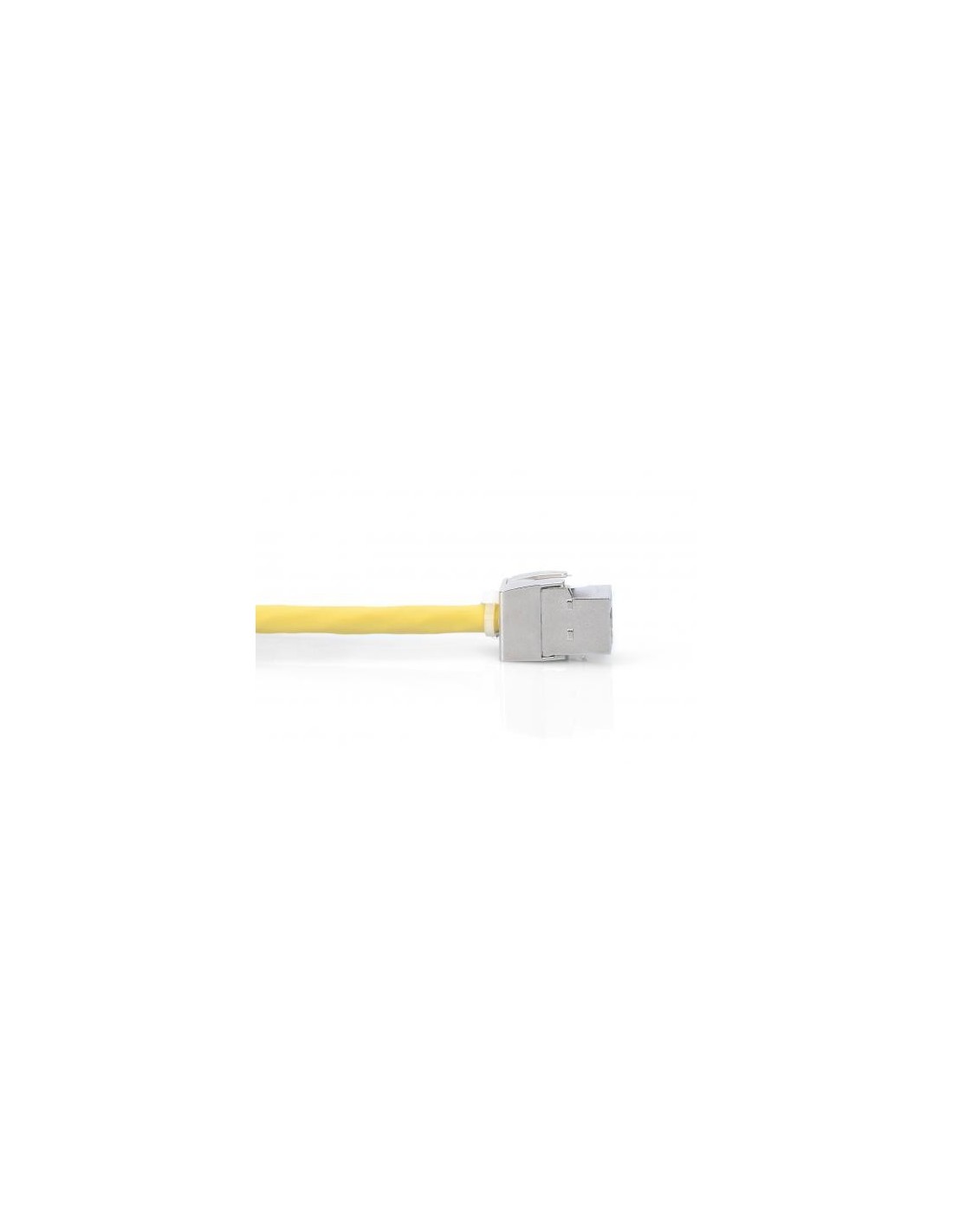

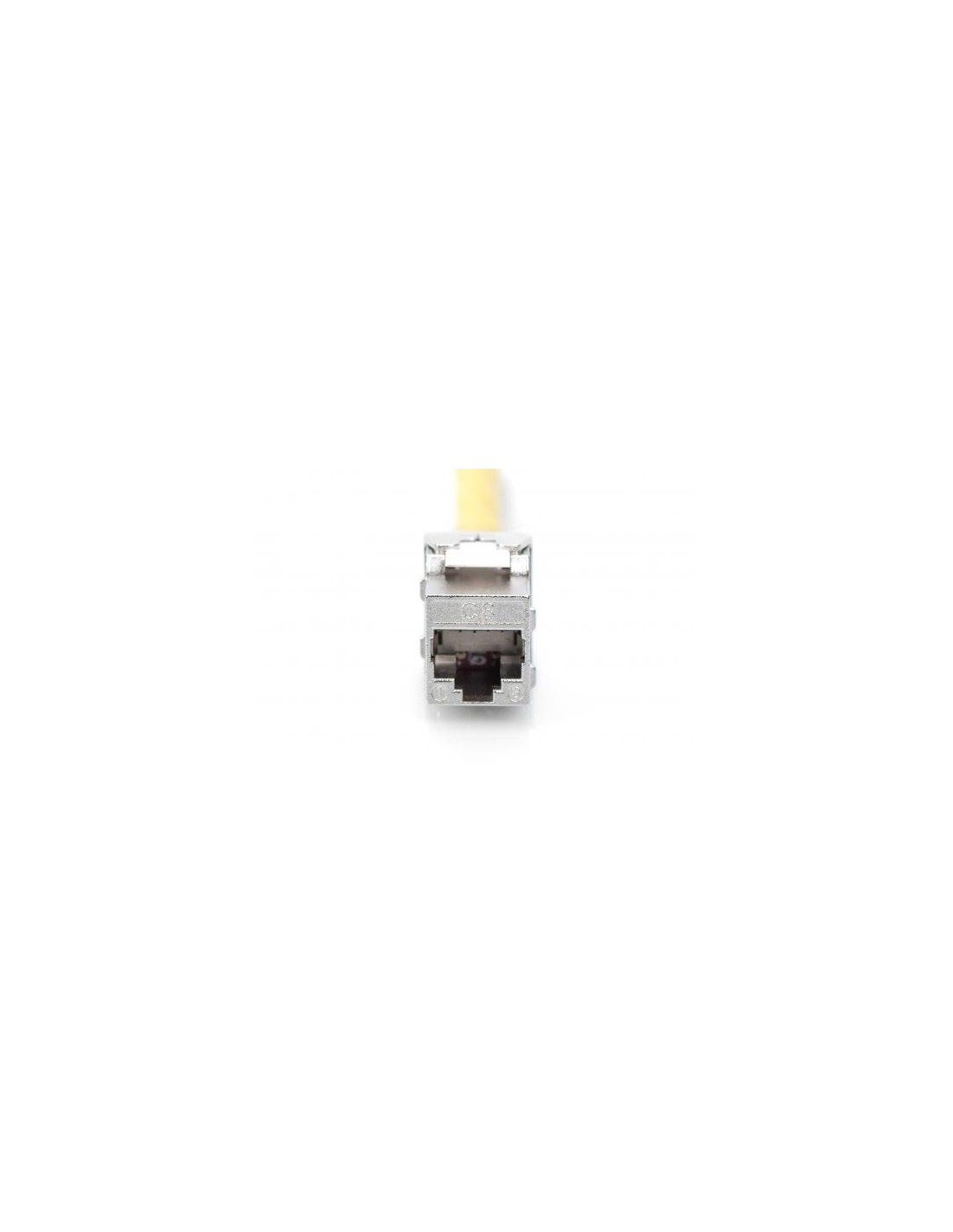

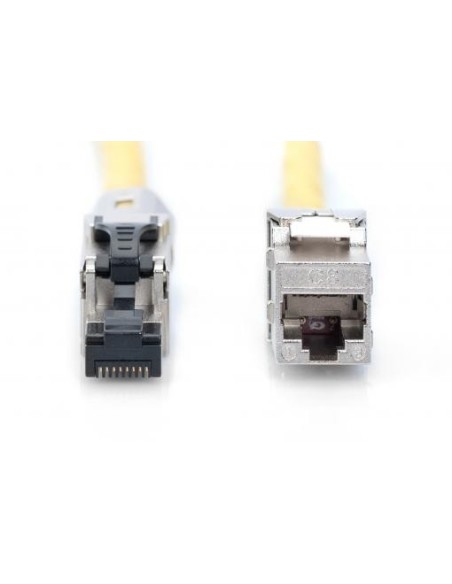

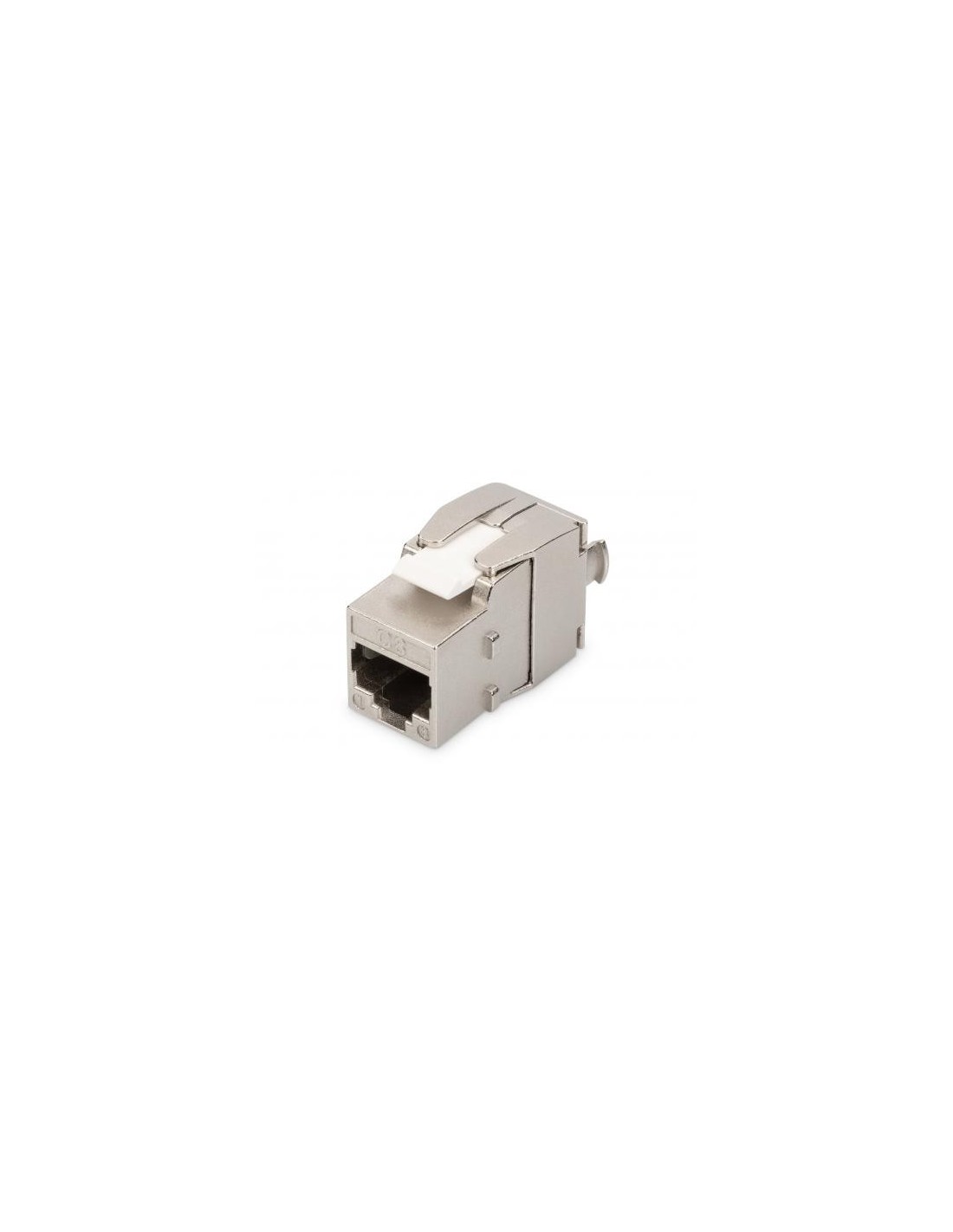

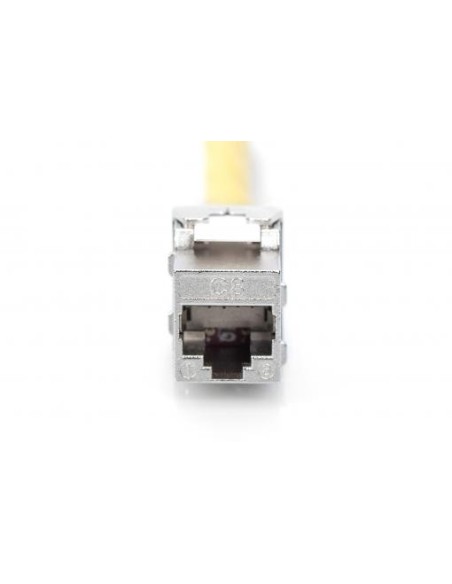

Módulo Keystone Cat. 8.I, apantallado, conexión sin herramientas

Datos técnicos

• Característica de transmisión: categoría 8 clase I
• Ámbitos de aplicación: hasta 2000 MHz, 25/40GBase-T
• Normas: ISO/IEC 11801 3.a ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at, 8023.bt (PoE, PoE+, 4PPoE)
• Características generales:
• Apto para el montaje de cuadros de distribución y tomas de red
• Conectores hembra RJ45, 8P8C
• Instalación del cable mediante regletas IDC, con código de colores según EIA/TIA 568 A y B
• Conexión sin herramientas
• Contacto de apantallamiento de 360°
• Características técnicas:
• Material de la carcasa: zinc fundido a presión, niquelado
• Material del conector hembra RJ45: ABS UL 94V-0
• Contacto del conector hembra RJ45: bronce fosforoso niquelado, contacto chapado en oro de 0,5 μ
• Apantallamiento de RJ45: bronce niquelado
• Conexión por desplazamiento de aislante IDC: Krone IDC+, UL 94V-2, bronce fosforoso niquelado
• Placa de circuito impreso: FR4, UL 94V-0
• Características físicas:
• Fuerza de inserción: 30 N máx. (IEC 60603-7-81)
• Carga de tracción: 7,7 kg entre conector hembra y macho
• Temperatura de servicio: -20° C a +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Ciclos de conexión del conector hembra: >750 según ISO/IEC 11801, IEC 60603-7-81
• Abrazadera: >200 según ISO/IEC 11801, IEC 60603-7-81
• Tamaño de cable: conductor sólido y trenzado de 22-26 AWG
• Resistencia de aislamiento: >500 MOhm
• Resistencia de contacto: <20 MilliOhm
• Rigidez dielétrica: 1000 VCC (contacto/contacto), 1500 VCC (contacto/masa)
