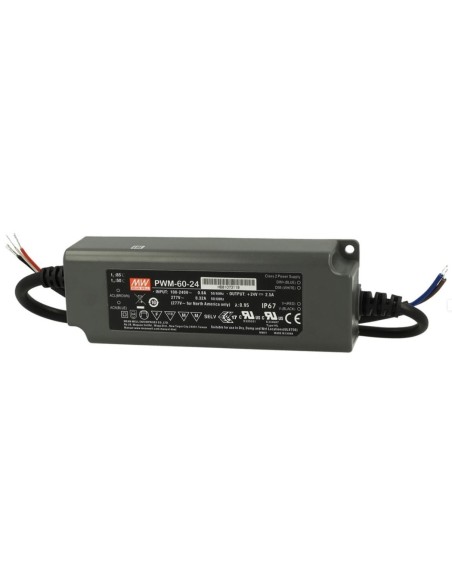

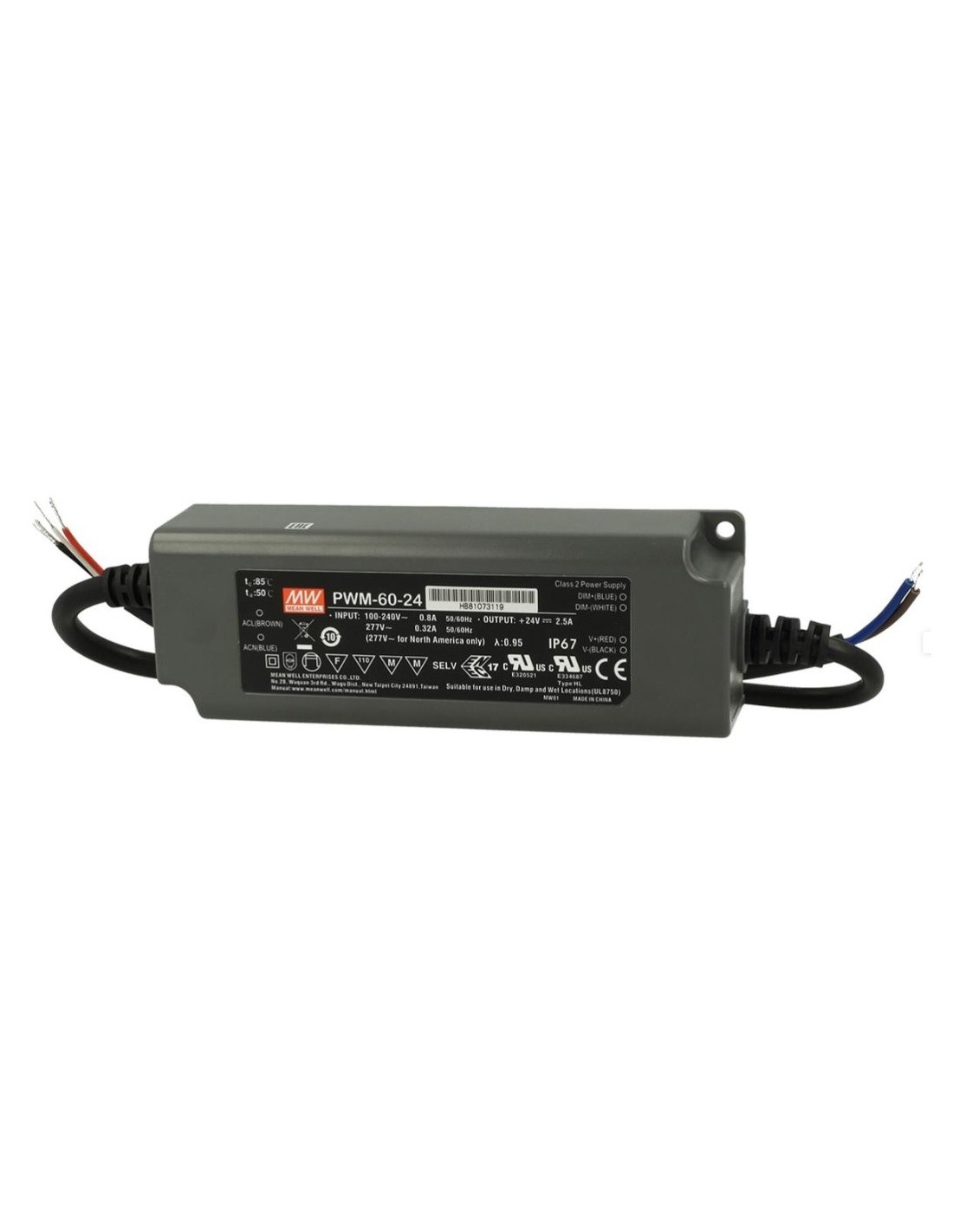

FUENTE REGULABLE PWM IP67 1.2-24V 60W 2.5A IDEAL PARA TIRAS DE LED

LED driver regulable.

Especialmente diseñado para la regulación de tiras LED.

Formato en caja de plástico estanca IP67.

Rango de entrada 90-305Vca 47-63Hz

Tensión de salida 24Vcc.

Intensidad de salida 2,5A. Rango de corriente de salida 0-2,5A según demande la carga.

Potencia: 60W.

Eficiencia típica: 89%.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada II sin toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0,95 a 230Vca a plena carga.

Consumo sin carga <0,5W.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +70ºC.

Dimensiones (Largo x Ancho x Alto): 150 x 53 x 35mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, BIS, CCC, ENEC, RCM, EAC y UL.

La serie PWM son LED drivers diseñados para trabajar directamente con tiras LED. Deben ser equipos que se alimenten en tensión constante. Con carcasa de plástico pensados para aplicaciones de iluminación en interior, decorativa o arquitectónica. Homologada HL clase I división 2 para zonas explosivas en EEUU.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Al tener una salida pulsante puede regular cualquier tira LED por pequeña que sea siempre que no superemos la carga máxima del driver.  Al estar el driver y el regulador integrados en el mismo equipo eliminamos cualquier tipo de incompatibilidad  y reducimos el coste, tamaño. Su diseño de alta frecuencia evita cualquier problema de ruidos audibles a cualquier nivel de regulación.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
