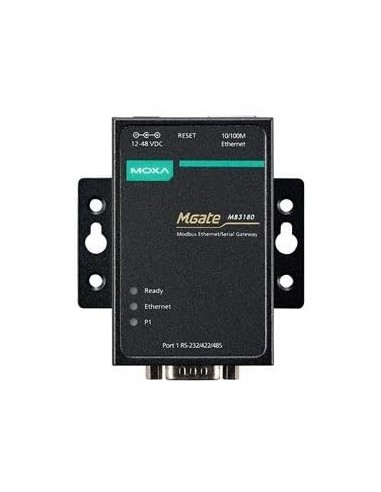

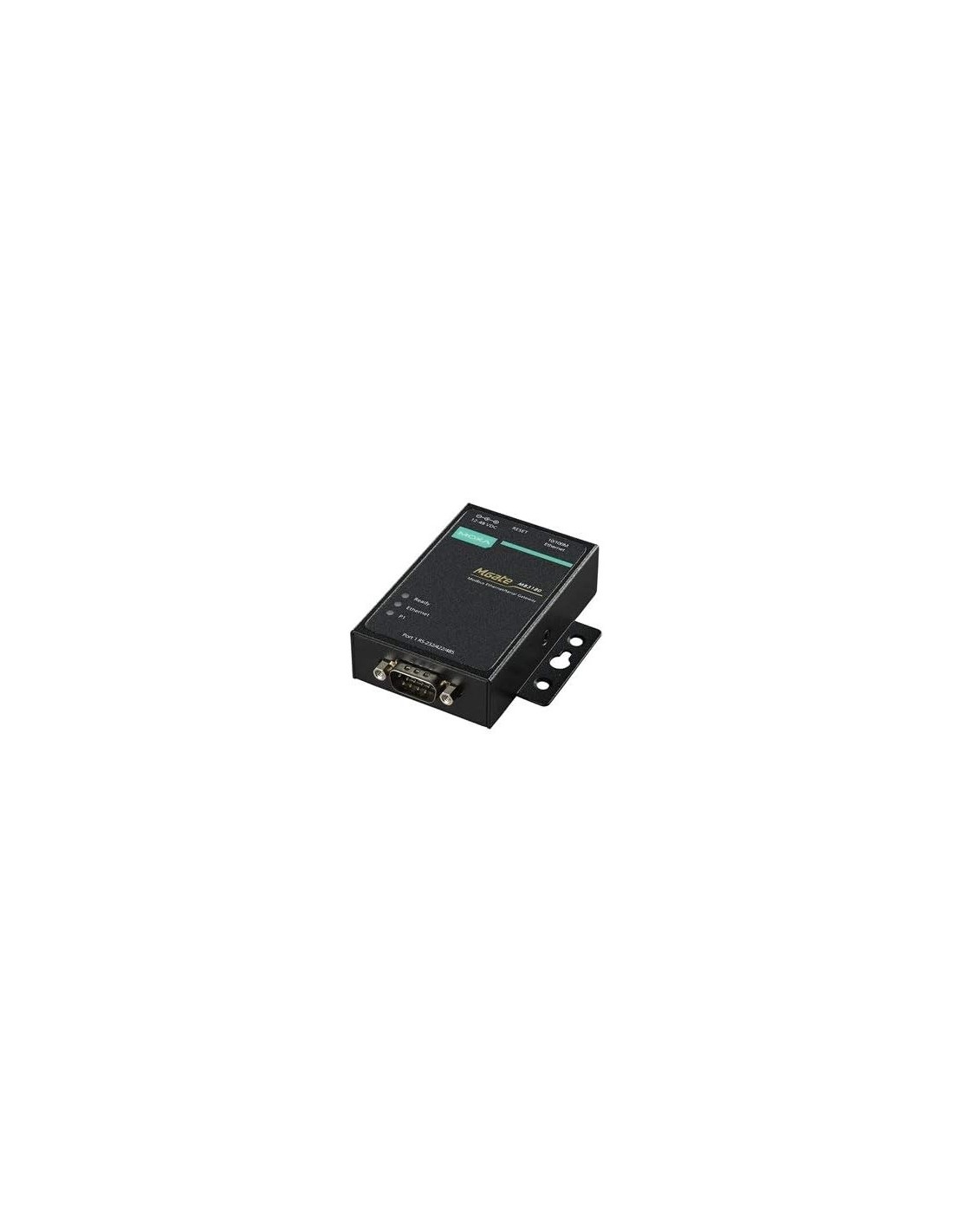

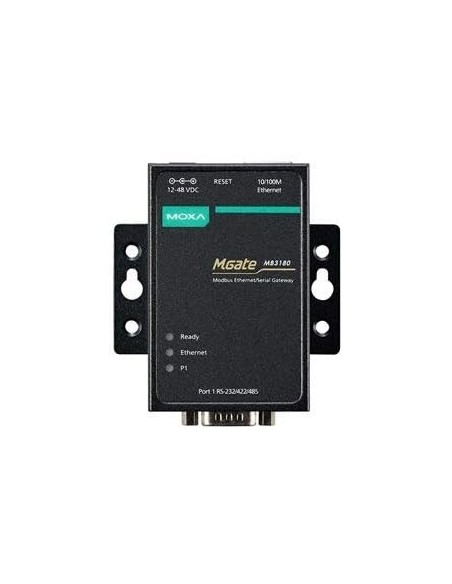

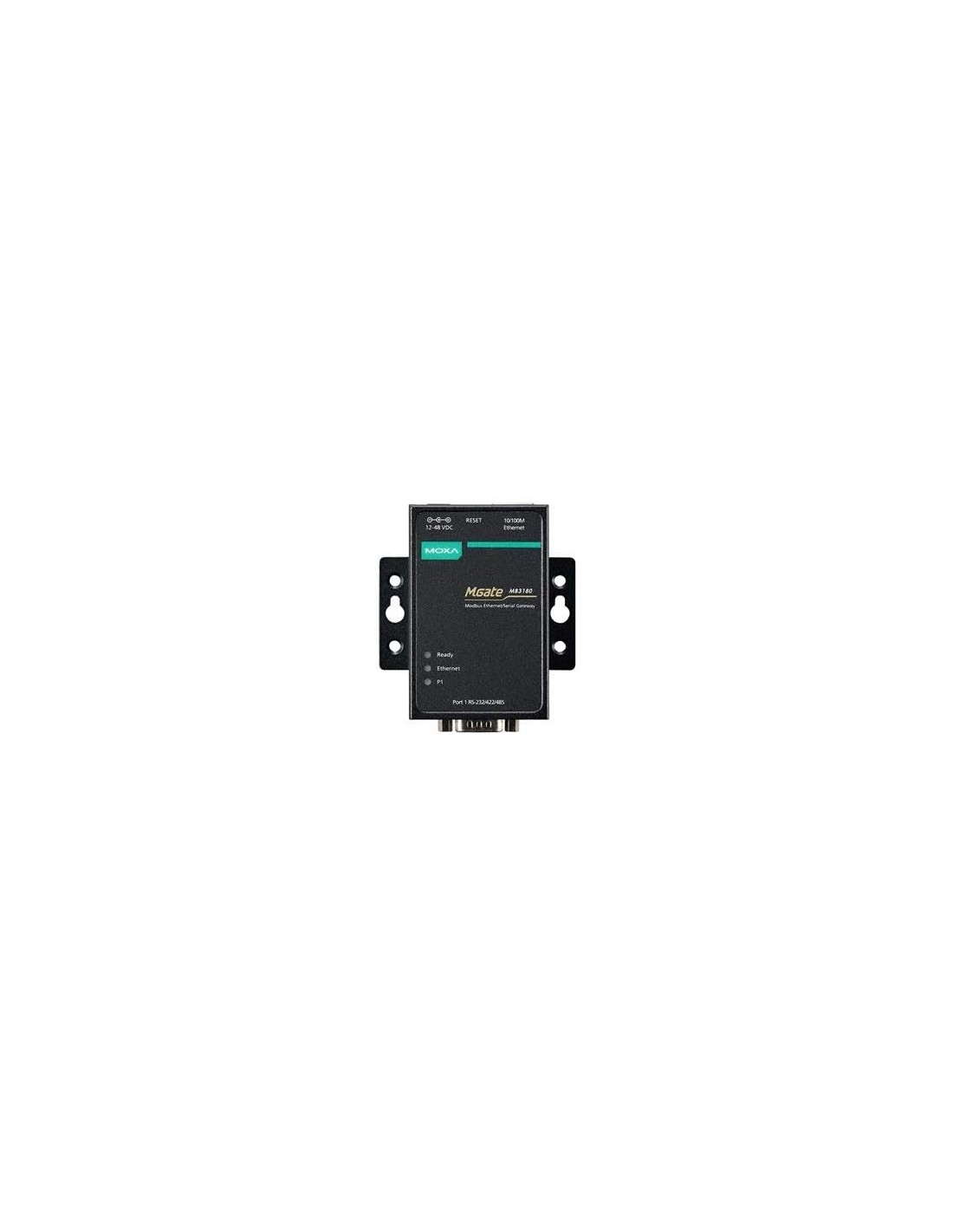

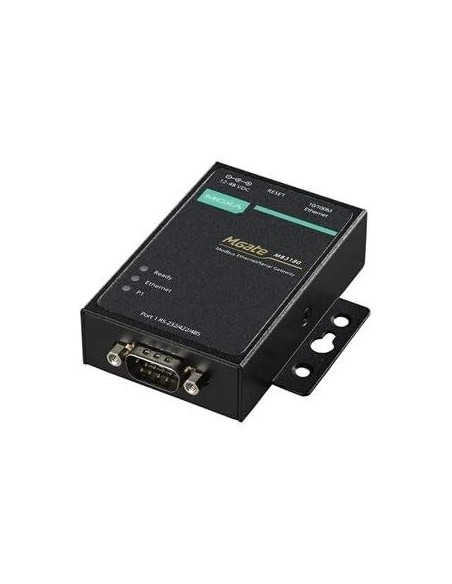

MODBUS TCP 1X RS-232/422/485

Interfaz Ethernet

• Puertos 10/100BaseT(X) (conector RJ45): Conexión automática MDI/MDI-X

• Protección de aislamiento magnético: 1,5 kV (incorporado)

Características del software Ethernet

• Protocolos industriales: Cliente Modbus TCP (Maestro). Servidor Modbus TCP (Esclavo)

• Opciones de configuración: Consola web (HTTP). Utilidad de búsqueda de dispositivos (DSU) Herramienta MCC de MGate Manager Consola Telnet

• Gestión: Cliente DHCP ARP DNS. HTTP. SNMPv1/v2c/v3. TCP/IP. Telnet. UDP

• MIB: RFC1213, RFC1317.

Funciones de seguridad

• Autenticación: Base de datos local

• Cifrado: HTTPS. AES-128. AES-256. SHA-256

Interfaz serial

• Número de puertos: 1

• Conector: DB9 macho

• Estándares seriales: RS-232/422/485 (seleccionable por software)

• Tasa de Baudrate: 50 bps a 921,6 kbps

• Bits de datos: 7, 8

• Paridad: Ninguno. Par. Impar. Espacio. Marca

• Bits de parada: 1, 2

• Control de flujo: Conmutador DTR/DSR. RTS (solo RS-232). RTS/CTS

• Control de dirección de datos RS-485: ADDC (control automático de dirección de datos).

• Resistencia de tracción alta/baja para RS-485: 1 kiloohmio, 150 kiloohmios

• Terminador para RS-485: Ninguno

Señales seriales

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS-422: Tx+, Tx-, Rx+, Rx-, GND

• RS-485-2w: Datos+, Datos-, GND

• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Características del software en serie

• Protocolos industriales: Modbus RTU/ASCII Maestro. Modbus RTU/ASCII Esclavo

Modbus (Transparente)

• Número máximo de conexiones de clientes: 16

• Número máximo de conexiones de servidor: 32

Parámetros de potencia

• Voltaje de entrada: 12 a 48 VCC

• Corriente de entrada: 200 mA a 12 VCC

• Conector de alimentación: Toma de corriente

Características físicas

• Carcasa: Metal

• Clasificación IP: IP30

• Dimensiones (con orejas): 22 x 75 x 80 mm (0,87 x 2,95 x 3,15 pulgadas)

• Dimensiones (sin orejas): 22 x 52 x 80 mm (0,87 x 2,05 x 3,15 pulgadas)

• Peso: 340 g (0,75 libras)

Límites ambientales

• Temperatura de funcionamiento: 0 a 55 °C (32 a 131 °F)

• Temperatura de almacenamiento (paquete incluido): -40 a 85 °C (-40 a 185 °F)

• Humedad relativa ambiental: 5 a 95% (sin condensación)

Normas y certificaciones

• Compatibilidad electromagnética: EN 55032/35

• EMI: CISPR 32, FCC Parte 15B Clase A

• Servicios médicos de emergencia:

IEC 61000-4-2 ESD: Contacto: 4 kV; Aire: 8 kV

IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m

IEC 61000-4-4 EFT: Potencia: 1 kV; Señal: 0,5 kV

IEC 61000-4-5 Sobretensión: Potencia: 1 kV

IEC 61000-4-6 CS: 3 V

IEC 61000-4-8 PFMF

IEC 61000-4-11

• Seguridad: UL 60950-1. EN 62368-1

Tiempo medio entre fallos

• Tiempo: 2.762.384 horas

• Normas: Telcordia SR332
