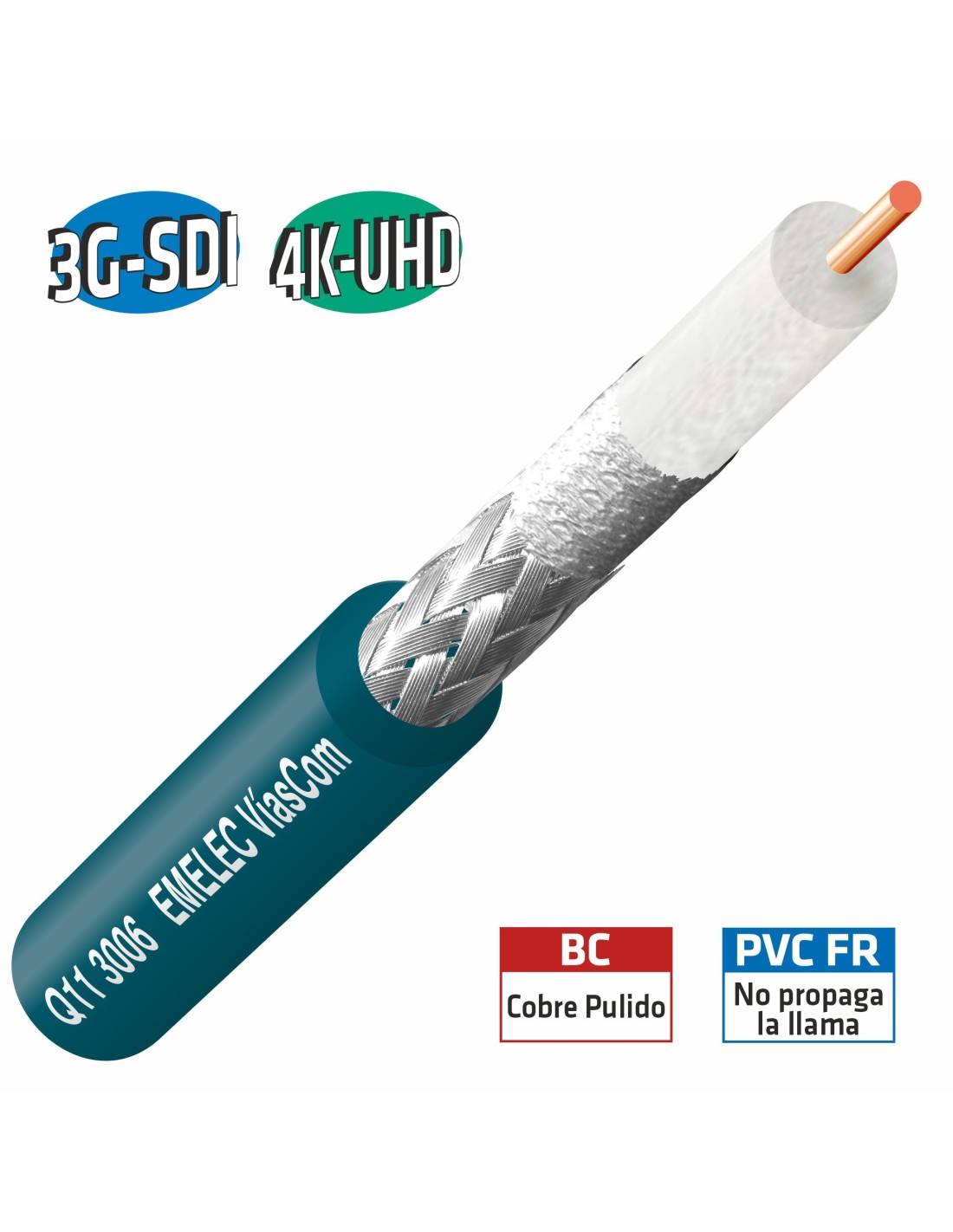

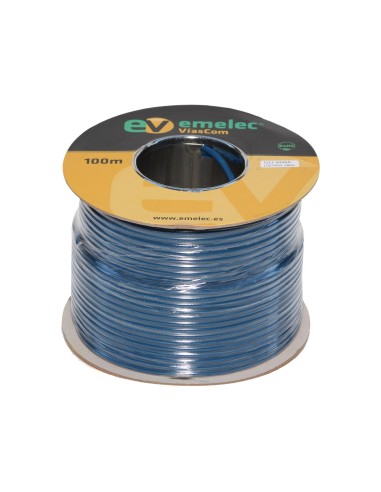

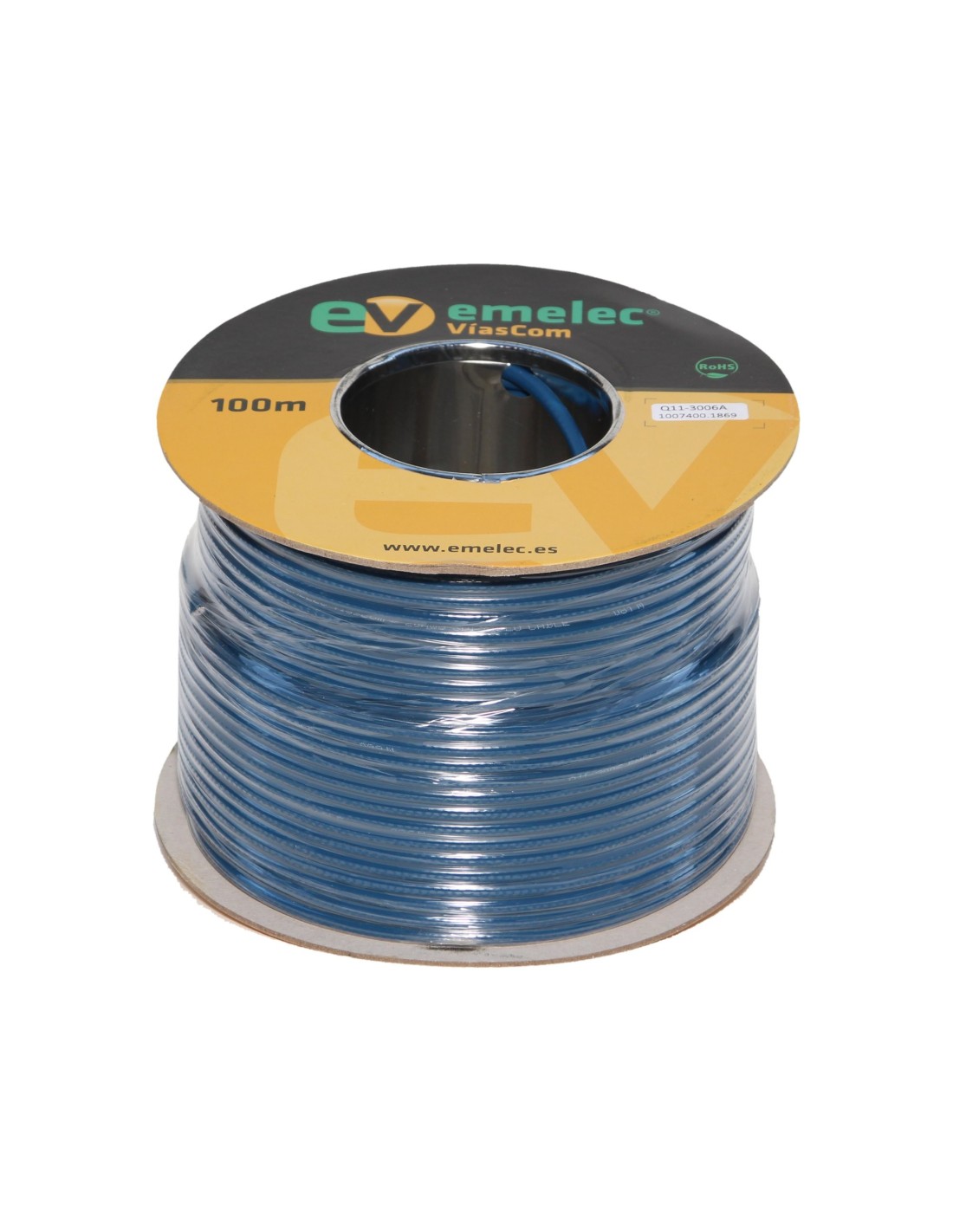

100M.CABLE DE VIDEO DIGITAL 3G-SDI-4K-UHD 20AWG AZUL

Serie Q11-3006 Cable de Vídeo Digital 3G-SDI / 4K-UHD (0,80 / 3,75) 20AWG

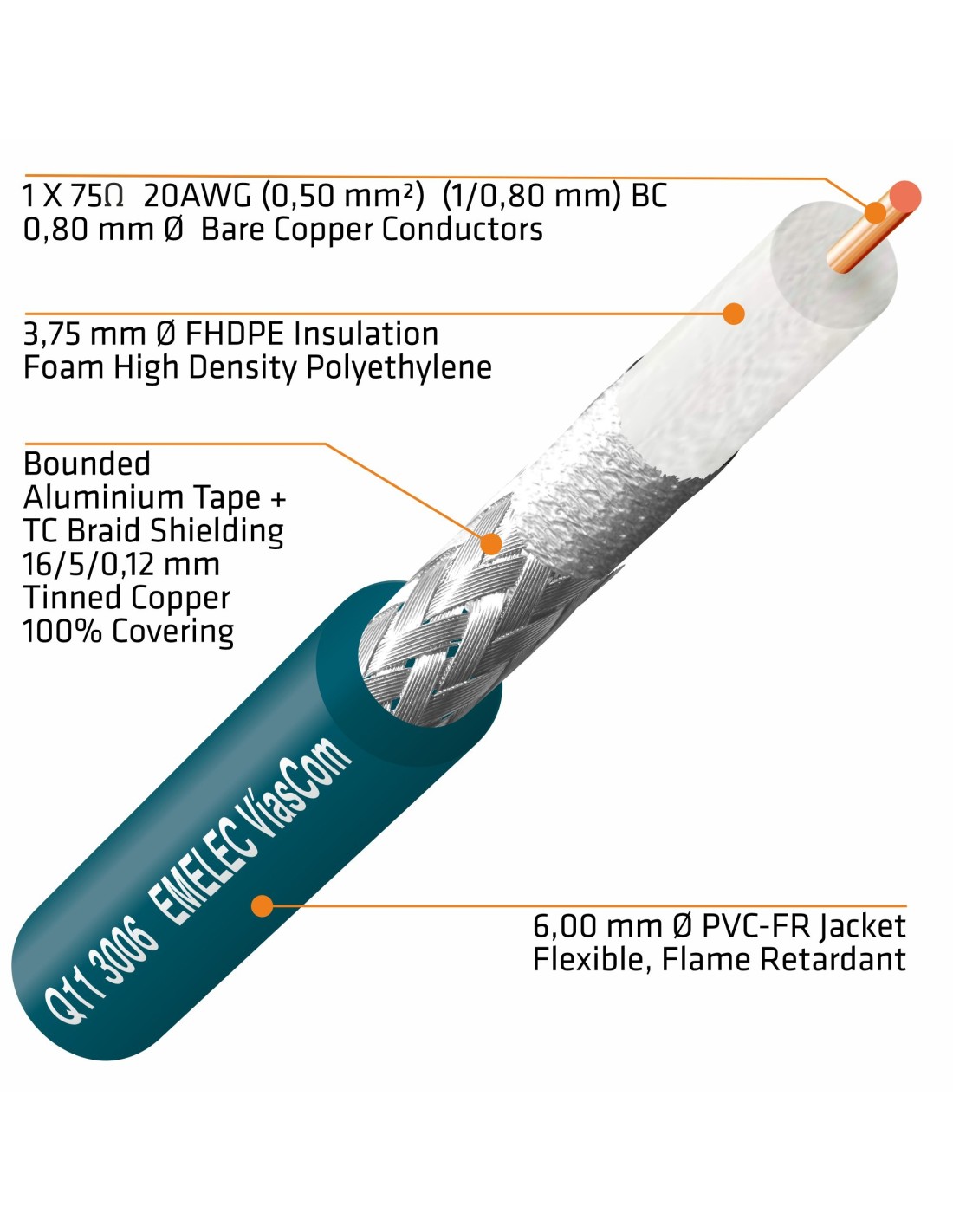

Construcción
Conductor: Cobre pulido BC
Filàstica: 1/0,80 mm
Aislamiento: FHDPE Ø 3,75 mm
Color: Blanco
Pantalla: Cinta Al 100% Cobertura
Trenza TC 90% Cobertura
Cubierta: FR-PVC Ø 6,00 mm
Colores: Azul, Negro, Verde y Purpura

Características eléctricas
Impedancia: 75Ω
Resistencia 20°C
Conductor: máx. 36 Ω/km ± 5%
Pantalla: 21 Ω/km ± 5%
Aislamiento: mín. 10M Ω/km ± 5%
Capacidad c/p: 56 pF/m
Inductancia 20°C: 0,31 μH/m
F. Velocidad: 0,89
Atenuación:
MHz         50  100  200  400  800  1000  1500  2000
dB/100 m  5     7    11    15     23     25      32      36

Características físicas
No propagador de la llama IEC 60332-1-2
Temperatura de servicio: -15°C/ +70°C

Descripción del producto
• Cable diseñado para transmisión de señales de vídeo HD-SDI, 3G-SDI y 4K-UHD.
• Conductor central unifilar de 0,80 mm de cobre BC.
• Dieléctrico de espuma de polietileno de alta densidad que permite una velocidad de propagación de la señal superior y una disminución de la atenuación.
• Apantallamiento de un 100% gracias a la cinta de Al más la trenza de cobre estañado TC.
• Cubierta FR-PVC no propagadora de la llama..

Aplicaciones
• Enlaces de vídeo analógico y digital.
• Medias y largas distancias.
• Instalaciones fijas o móviles.
• Confeccionado de conexiones.

Herramienta crimpadora compatible
• HR001 y HR002

Conectores compatibles
• CC702
• CC912
• CC912/B
• CC812
