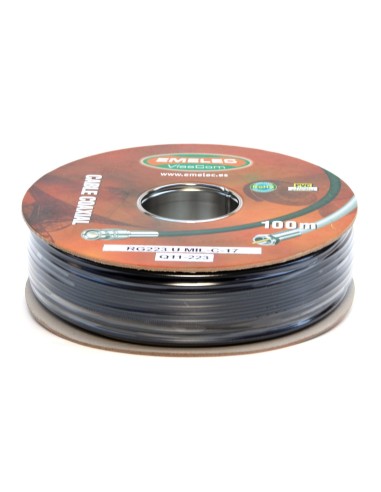

CABLE COAXIAL 50Ω DE BAJA PERDIDA

Serie Q11-223 Cable Coaxial RG223 50Ω

Descripción del producto

0,90 mm SPC + 2,95 mm PE.

Doble Pantalla Trenza SPC 87% cobertura.

Ø Exterior: 5,35 mm.


Este cable, destinado para usos profesionales, se utiliza, entre otras aplicaciones, para antenas receptivas, aparatos electrónicos de medición y en general para la transmisión de señales de radio frecuencia. Se trata de un cable de alta conductividad debido a su conductor central y a la doble pantalla que están confeccionados con cobre plateado (SPC). Asimismo, la pletina de plata en los elementos metálicos del cable, evita el proceso de oxidación. Igualmente, la doble pantalla habilita este cable para instalarlo en ambientes que están sometidas a perturbaciones electromagnéticas.

Presentación

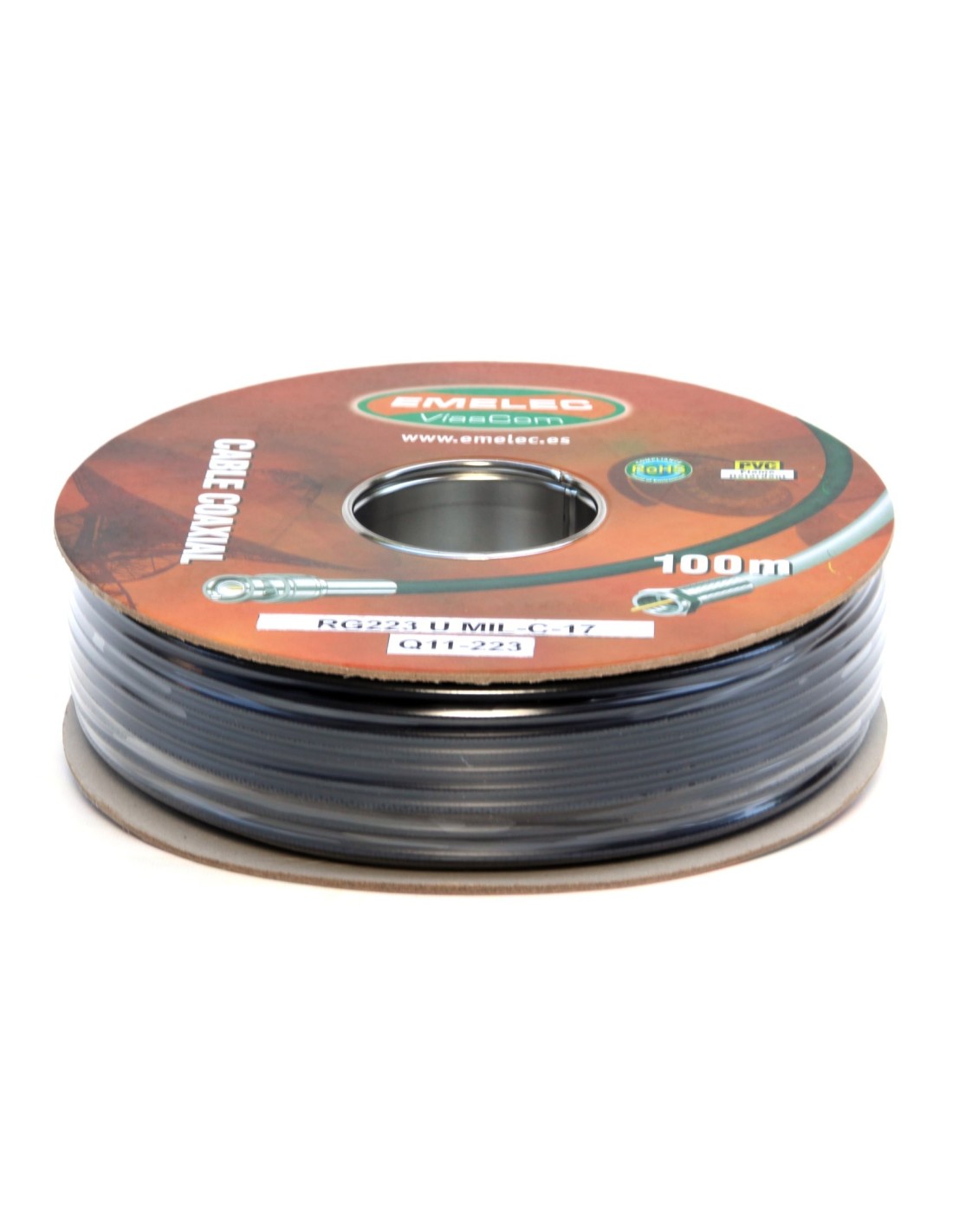

Bobina de 100 mts.

Características

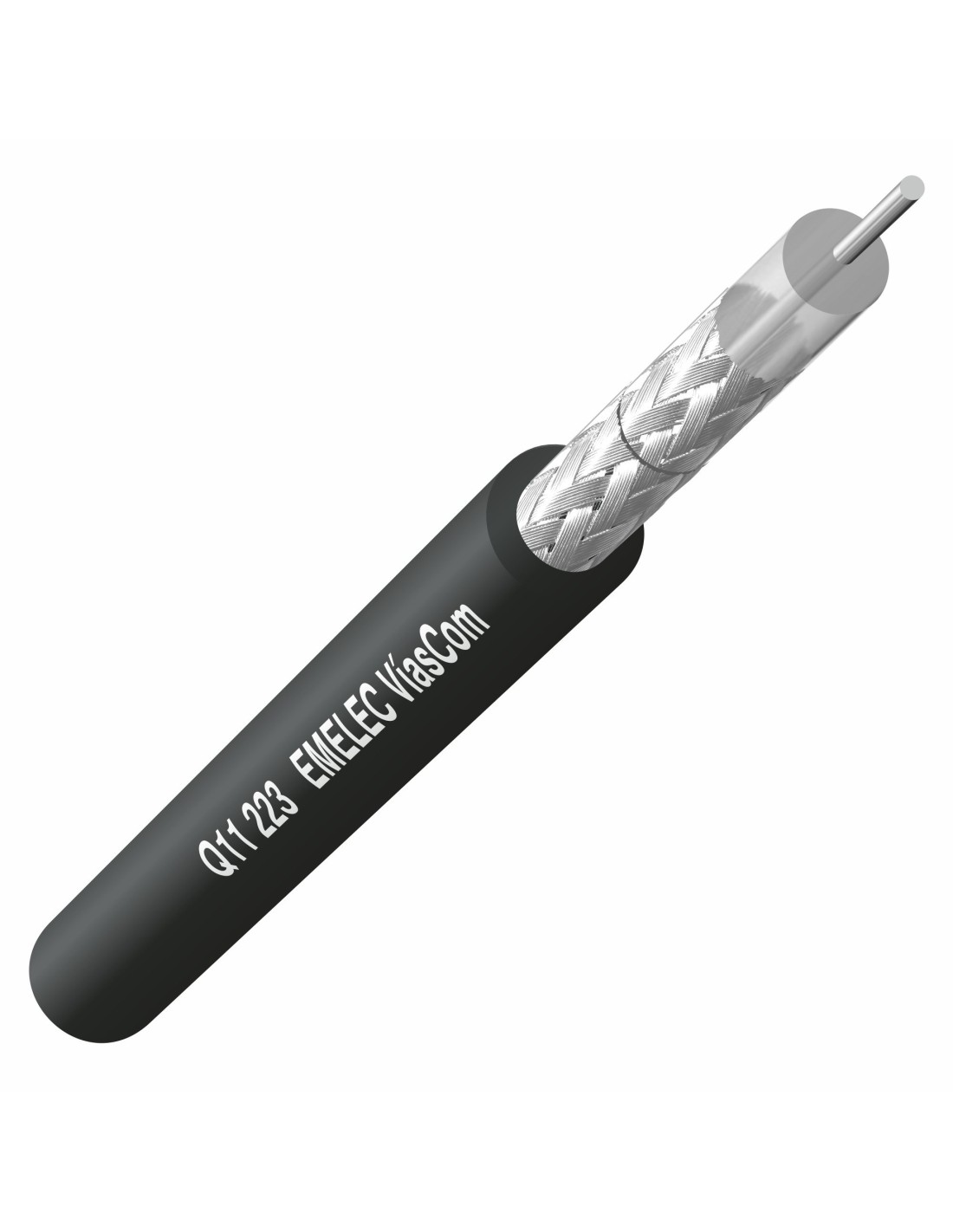

Conductor: Cobre Plateado Rígido 0,90 mm

Dieléctrico: PE Sólido 2,95 mm

Pantalla 1: Trenza Cobre Plateado cobertura 87%

Pantalla 2: Trenza Cobre Plateado cobertura 83%

Funda: PVC retardante de llama

Color funda: Negro


Características físicas

Temperatura de servicio: -40 °C / +85 °C


Características eléctricas

Tensión máxima CA: 49 V.
Impedancia: 50±2 Ω
Capacidad: 101±0 pF/m
Velocidad de Propagación: 66,0 %
Conductor DCR: 28,9 Ω/Km
Outer Shield DCR: 8,2 Ω/Km
Max Operating Frequency: 12.400,0 MHz
Max Operating Voltage: 1.900,0 RMS
Corona Extinction Voltage: 1.900,0 VRMS
Voltage Withstand: 5.000,0 VRMS
Spark Test: 5.000,0 VRMS
Atenuación (20 ºC):
