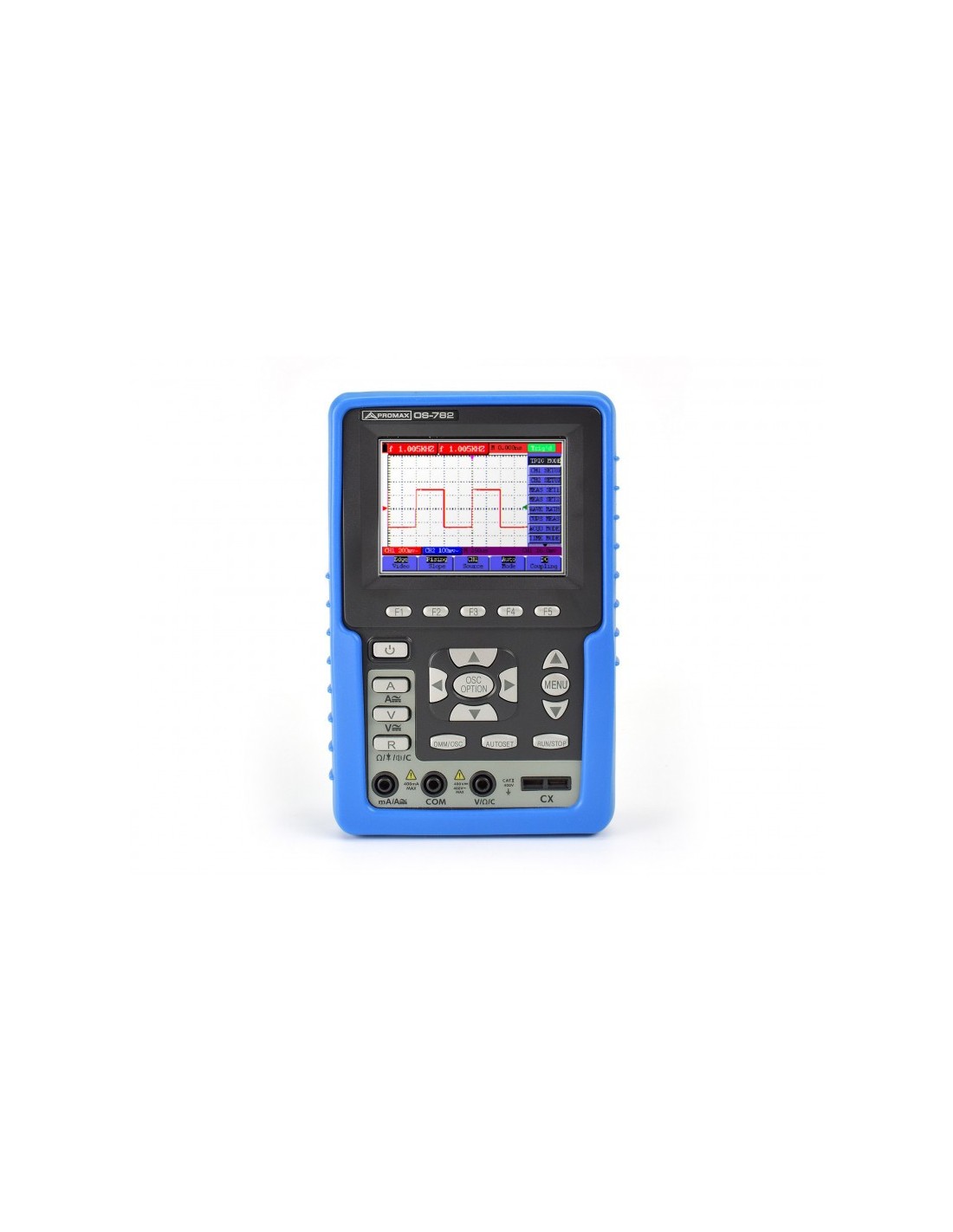

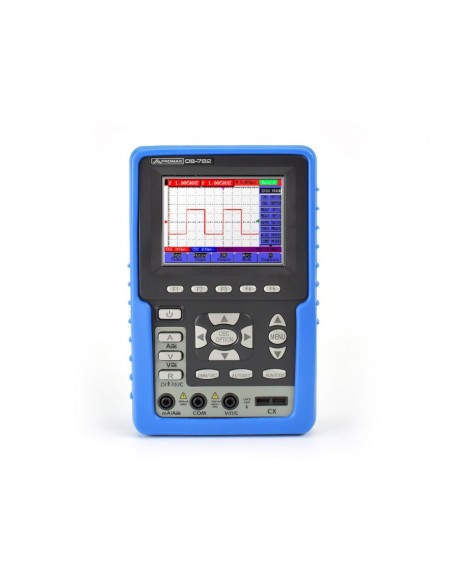

El poliscopio OS-782 de PROMAX integra en sí mismo dos instrumentos de medida: Osciloscopio digital de doble canal (20 MHz, 100 MS/s) y Multímetro digital. Las medidas realizadas por el equipo se presentan en una pantalla de cristal líquido de alta resolución con iluminación posterior.

El equipo puede funcionar de forma autónoma con su batería interna o también conectado a la red por medio del adaptador AC incluido en el paquete. Con el puerto USB se puede conectar el equipo al PC y capturar los datos del oscilopio.

Su robusta construcción, tamaño, peso y alimentación mediante baterías, hacen de él un instrumento portátil apto para realizar múltiples medidas en exteriores, donde trabajar con equipos convencionales resulta muy incómodo. Es muy útil en la medida de magnitudes eléctricas y en la reparación de equipos electrónicos dada su gran diversidad de funciones, lo que hace que a su vez sea un elemento indispensable en laboratorios, ya sea de investigación y desarrollo o de enseñanza.

ESPECIFICACIONES GENERALES

• Función: Osciloscopio de2 canales y Multímetro
• Pantalla: TFT color 3,8”, 320x240 píxeles
• Dimensiones: 180 (Ancho) x 115 (Alto) x 40 (Profundidad) mm
• Peso: 0,65 kg

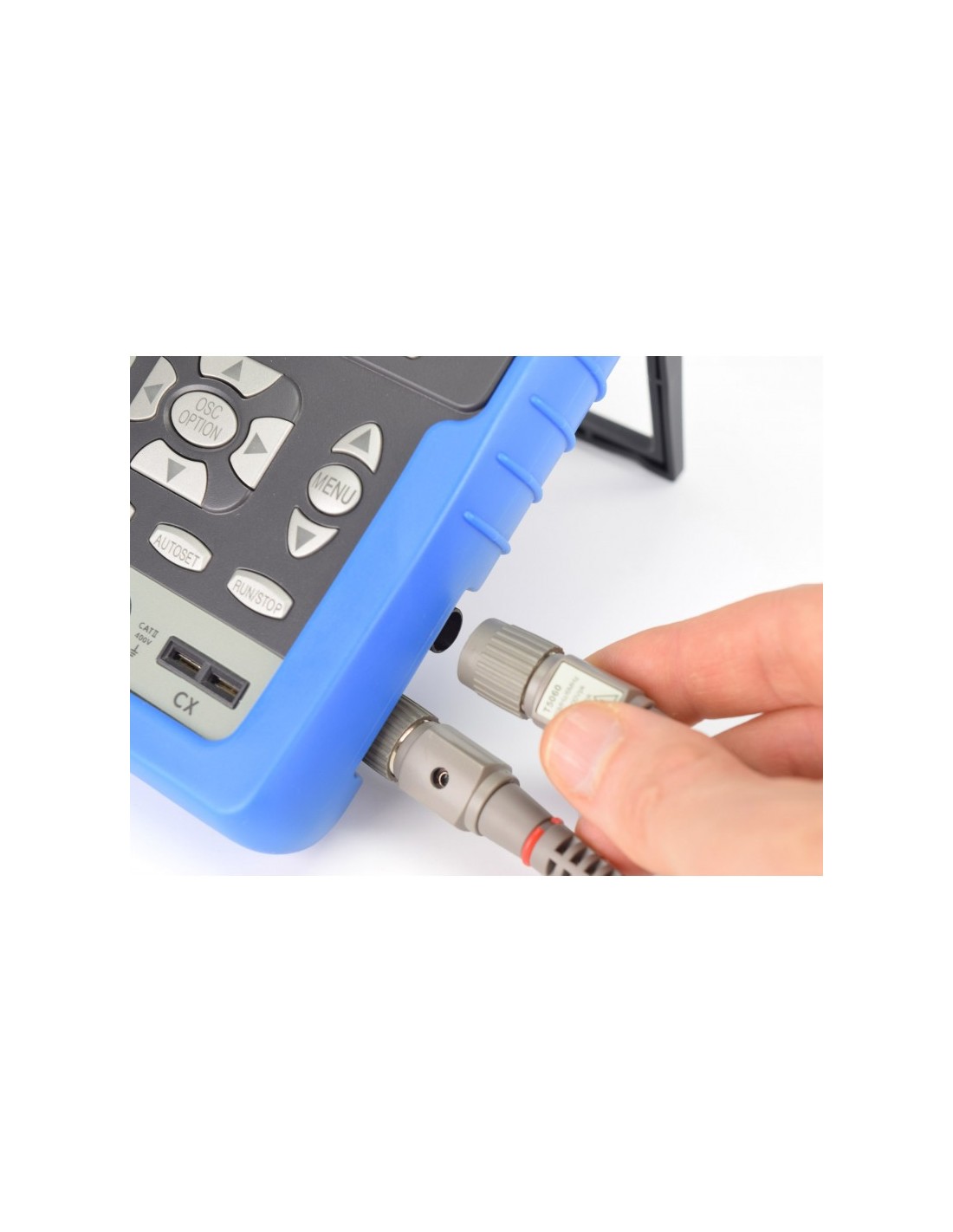

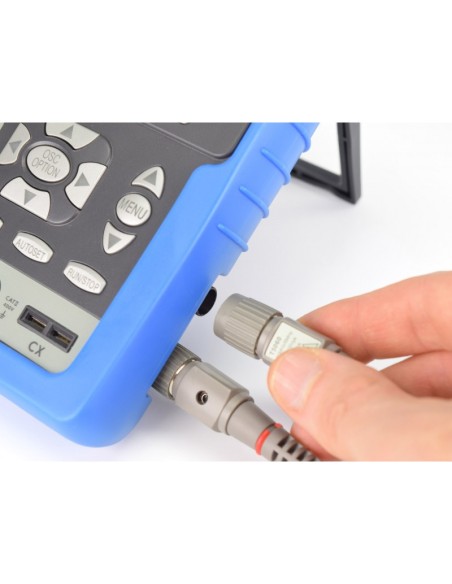

• Cables para osciloscopio incluidos: Dos sondas x1 x10
• Cables para multímetro incluidos: Puntas de prueba, módulos para corrientes elevadas y para capacitancias pequeñas

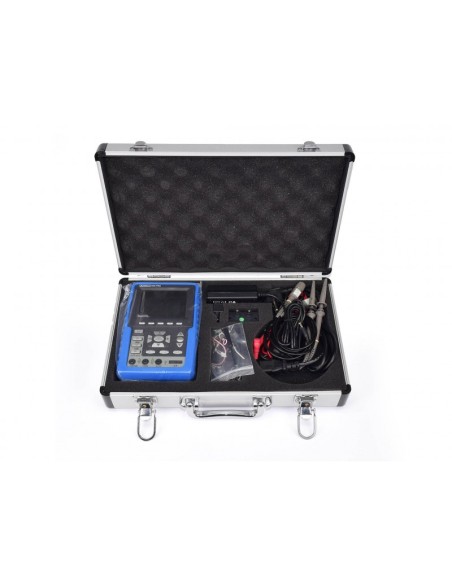

• Otros accesorios incluidos: Alimentador AC, Manual de usuario, CD con software

ESPECIFICACIONES DEL OSCILOSCOPIO

• Ancho de banda: 20 MHz
• Muestreo: 100 MS/s
• Escala horizontal: De 5ns/div a 100s/div, pasos de 1-2,5-5
• Trigger:  Flanco, Vídeo
• Canales: 2
• Máx. tensión de entrada: 400 V típico
• Precisión de ganancia CC: ±5%
• Longitud de registro: 6 K puntos por canal
• Factor de atenuación de sonda: 1x, 10x, 100x, 1000x
• Precisión Tasa muestreo/Tiempo relé: ±100 ppm
• Interpolación: sin(x) / x
• Acoplo de entrada: CC, CA y Tierra
• Conversor A/D: Resolución de 8 bits (2 canales simultáneos)
• Sensibilidad vertical: De 5 mV/div a 5 V/div
• Frecuencia de Línea/Cuadro (vídeo): NTSC, PAL y SECAM
• Medida de cursor: ΔV y ΔT entre cursores
• Funciones matemáticas: Suma, Resta, Multiplicación, División, FFT
• Almacenamiento de formas de onda: 4 formas de onda
• Interfaces de comunicación: USB para conexión a PC
• Alimentación: Batería interna recargable Li-Ion 7,4V / Adaptador AC
• Medidas automáticas: 20 medidas automáticas

ESPECIFICACIONES DEL MULTÍMETRO

• Medida de Tensión DC: De 4 a 400 V (AC), y de 400 mV a 400 V (CC)
• Medida de Corriente: De 40 mA a 20 A (AC / CC)
• Medida de Resistencia: De 400 Ω a 40 MΩ
• Medida de Capacidad: De 51,2 nF a 100 µF
• Prueba de Diodos: Tensión de prueba de 0 a 1,5 V
• Prueba de Continuidad: Indicación audible
