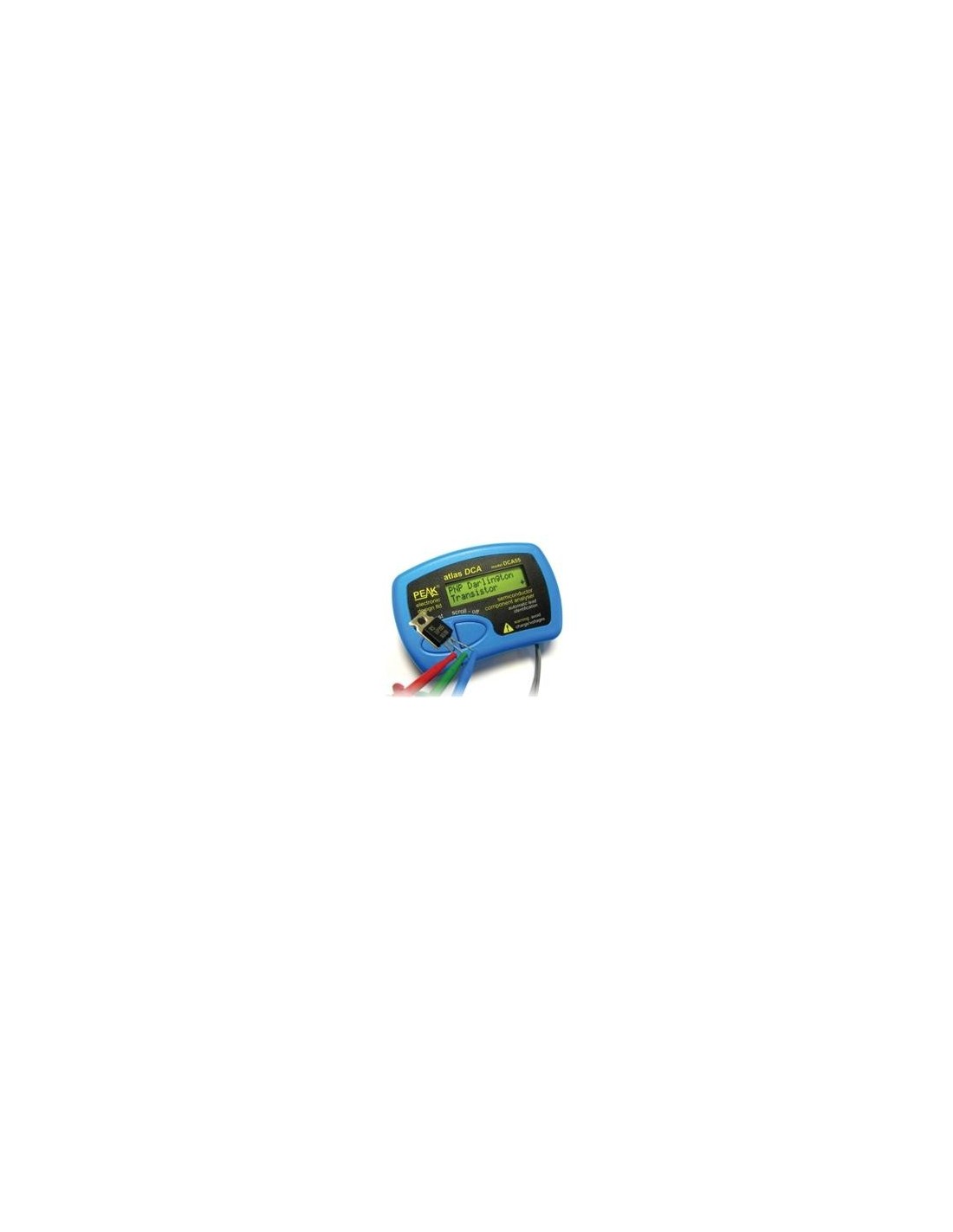

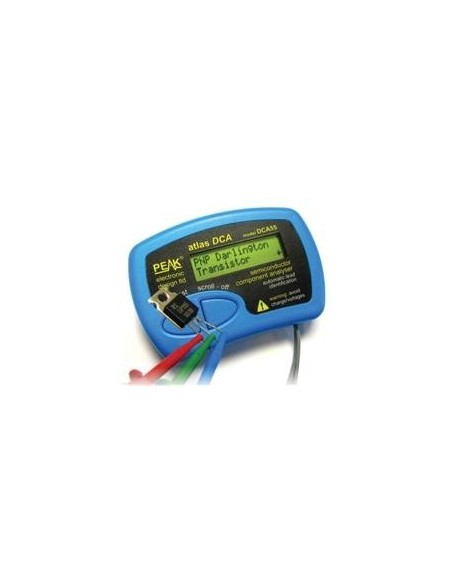

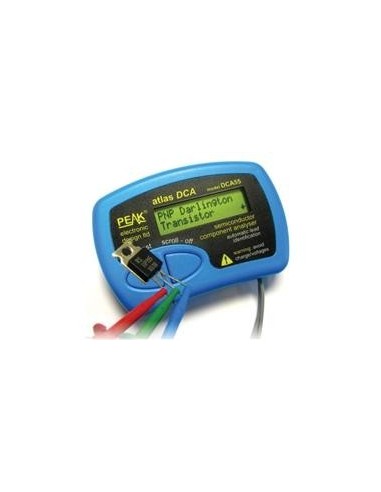

ANALIZADOR DE SEMICONDUCTORES

ANALIZADOR PARA COMPONENTES SEMICONDUCTORES

Características

• identificación automática de componentes
• identificación automática de la configuración de los pines
• Identificación de características especiales de los componentes, tales como protección de diodos o puentes de resistencias en transistores
• transistores bipolares: medición de ganancia y corriente de fuga, detección de silicio y germanio
• medición de umbrales de puerta en 'Enhancement Mode MOSFETs'
• medición de caídas de tensión en semiconductores para diodos, LEDs y transistores (Base-Emitter)
• desactivación automática y manual

Especificaciones

• corriente de pico de pruebas en cortocircuito (Isc): -5.5mA ~ 5.5mA
• tensión de pico de pruebas en circuito abierto (Voc): -5.1V ~ 5.1V
• transistor:
  • rango de ganancia (Hfe): 4 ~ 65000
  • precisión de ganancia: ±3% ±5 Hfe
  • tensión de prueba Vceo: 2.0V ~ 3.0V
  • precisión Vbe: -2%-20mV ~ +2%+20mV
  • VBE para Darlington (shunted): 0.95V ~ 1.80V (0.75V ~ 1.80V)
  • umbral shunt base-emitter : 50kOhm ~ 70kOhm
  • corriente de prueba colector BJT: 2.45mA ~ 2.55mA
  • corriente de fuga BJT aceptable: 0.7mA
  • MOSFET:
    • rango 'gate threshold': 0.1V ~ 5.0V
    • presisión de umbral: -2%-20mV ~ +2%+20mV
    • corriente de prueba 'drain': 2.45mA ~ 255mA
    • resistencia 'gate': 8kOhm
  • corriente de prueba 'depletion drain': 4.5mA
  • corriente de prueba drain-source JFET: 0.5mA ~ 5.5mA
• Tiristor/Triac:
  • corriente de prueba 'gate': 4.5mA
  • corriente de prueba 'load': 5.0mA
• diodo:
  • corriente de prueba: 5.0mA
  • presición de tensión: -2%-20mV ~ +2%+20mV
  • Vf para la identificación de LEDs: 1.50V ~ 4.00V
  • short circuit threshold (umbral cortocircuito): 10Ohm
• batería:
  • tipo: batería alcalina MN21 / L1028 / GP23A 12V
  • rango de tensión: 7.50V ~ 12V
  • indicación de batería baja: < 8.5V
• dimensiones: 103x70x20mm

?
