ANALIZADOR DE DIODOS ZENER

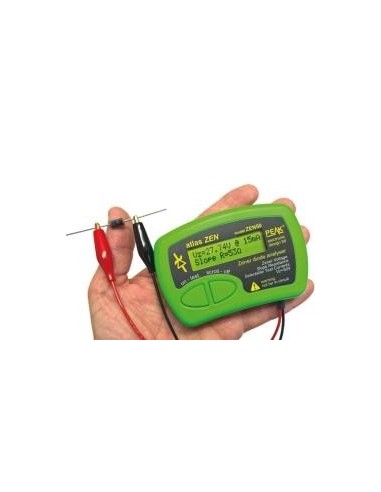

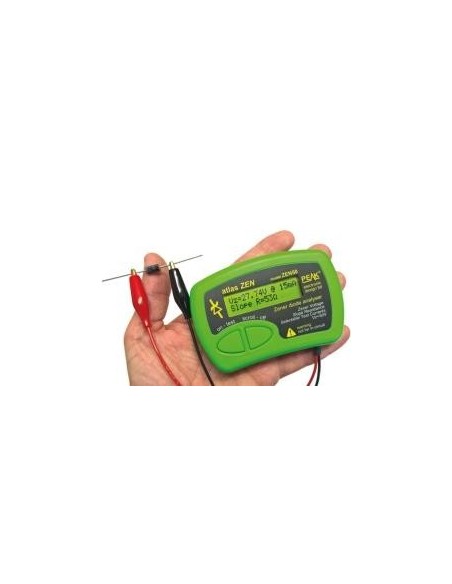

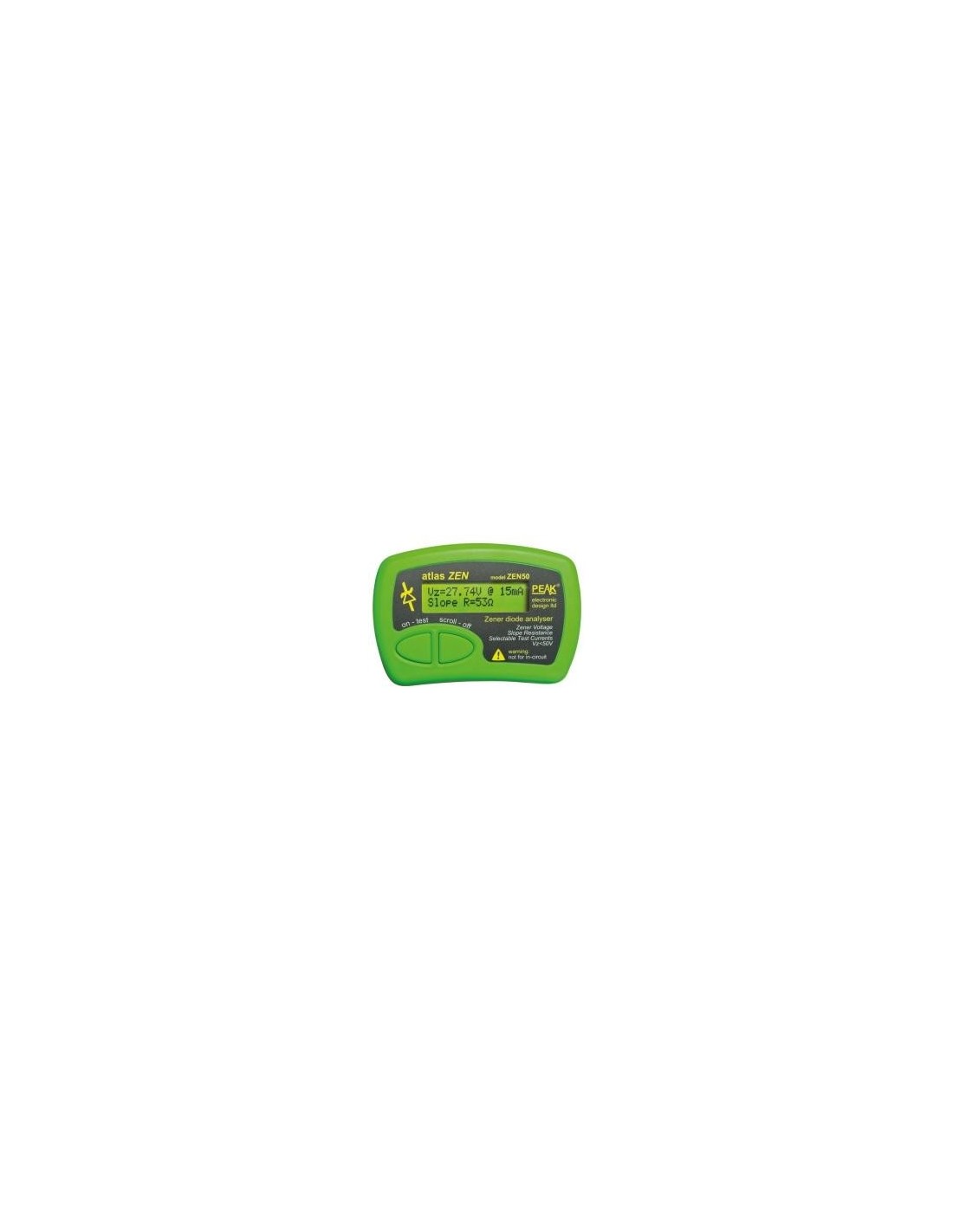

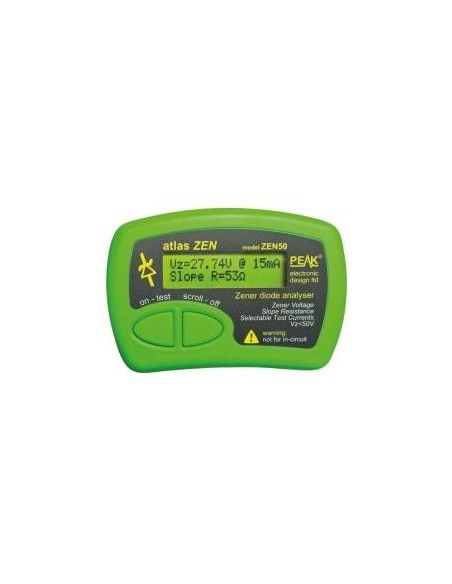

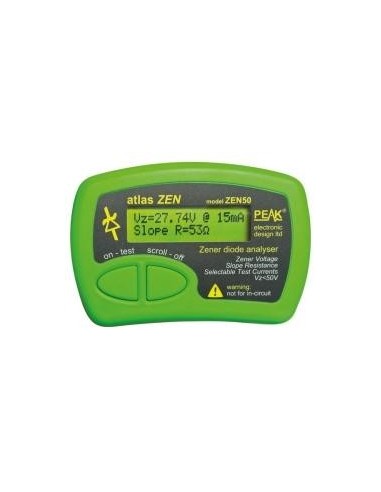

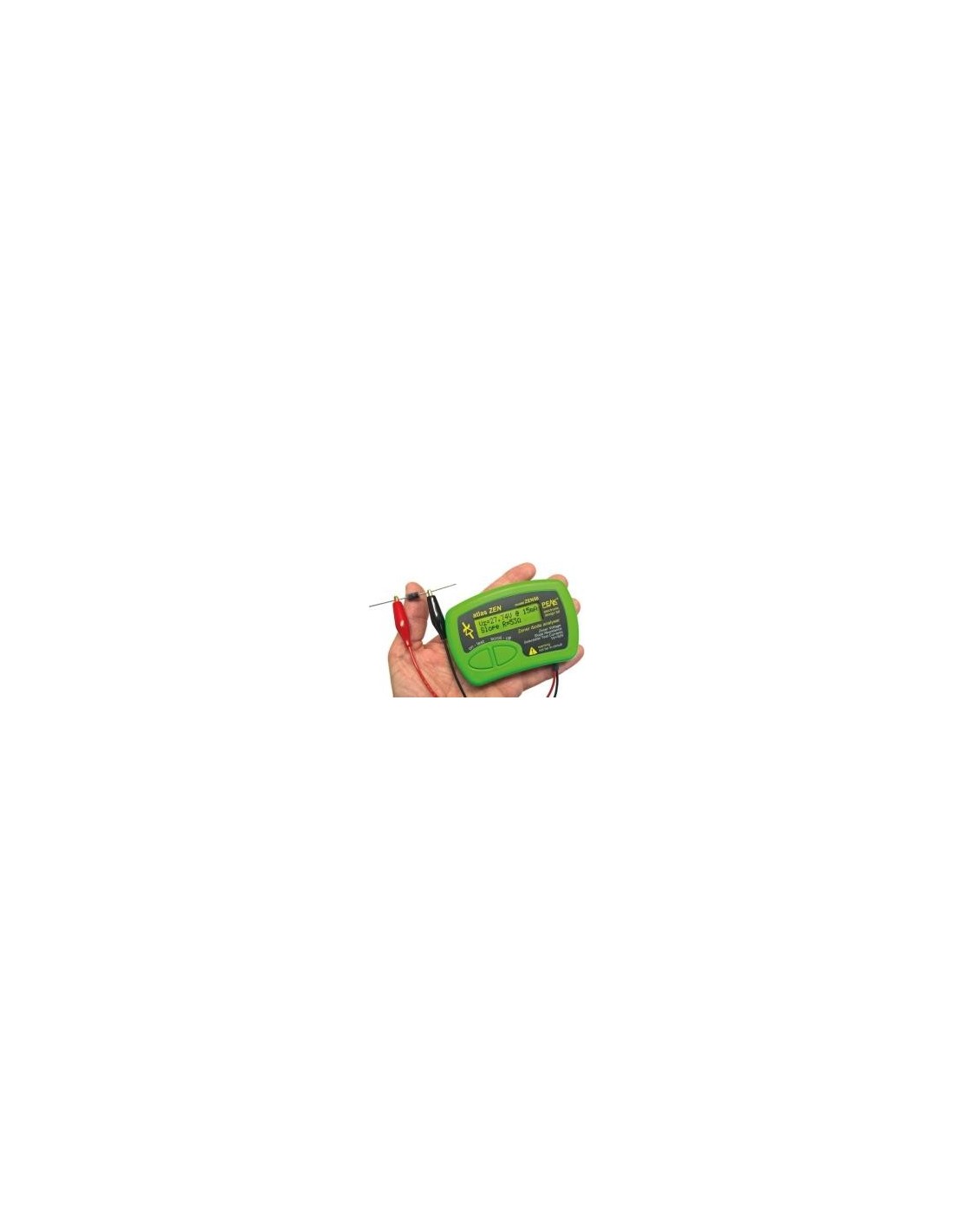

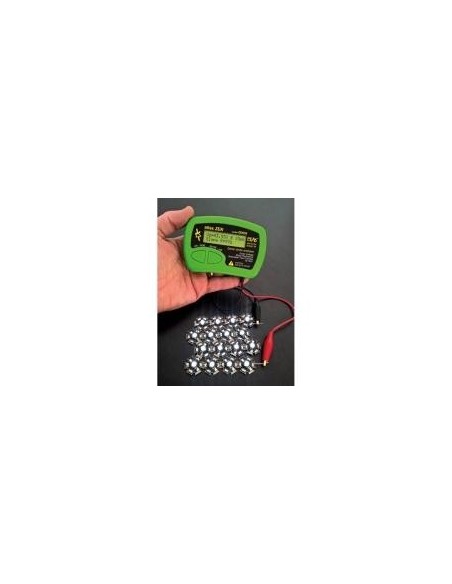

ATLAS ZEN - ANALIZADOR DE DIODOS ZENER (0 - 50 V)

Características

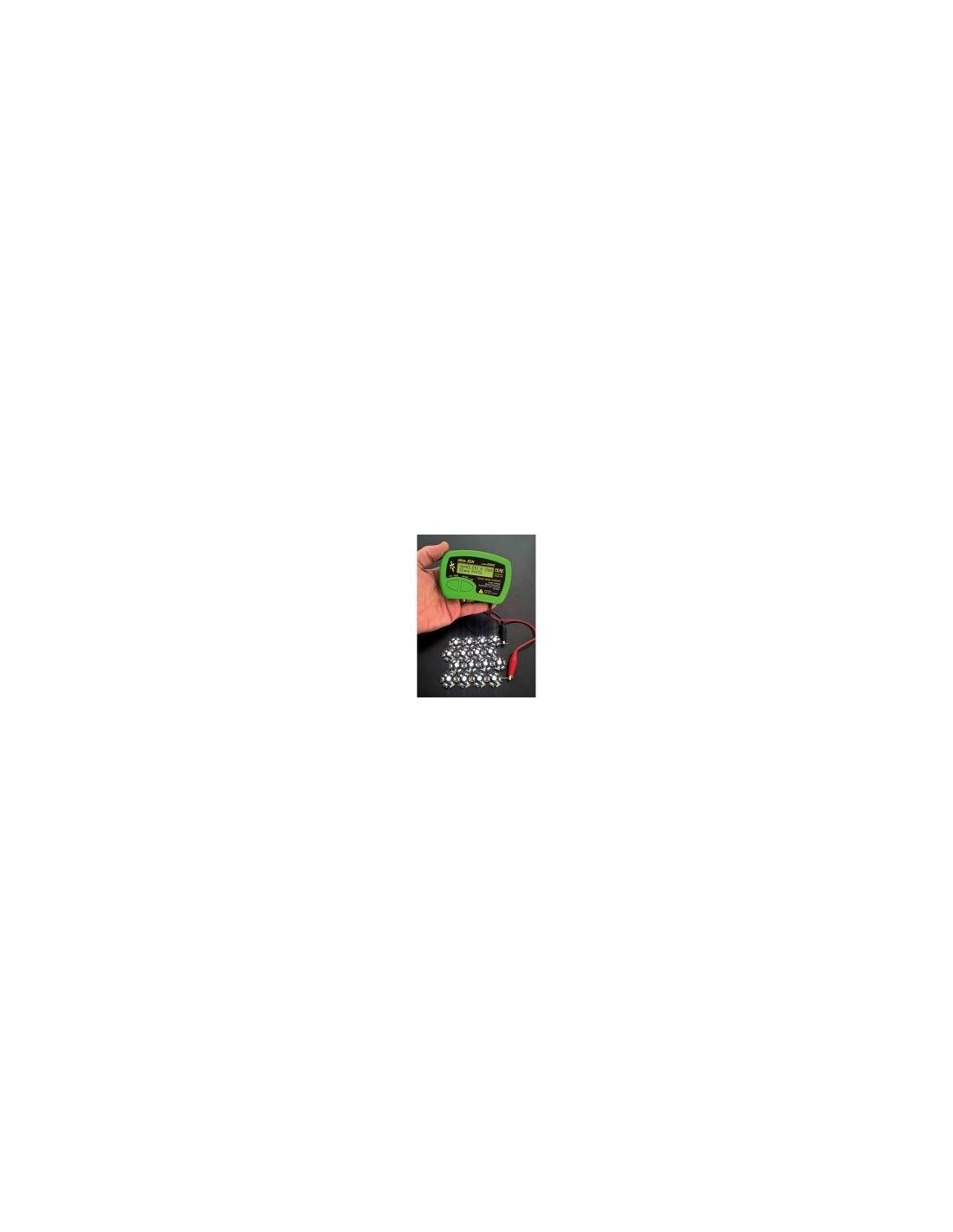

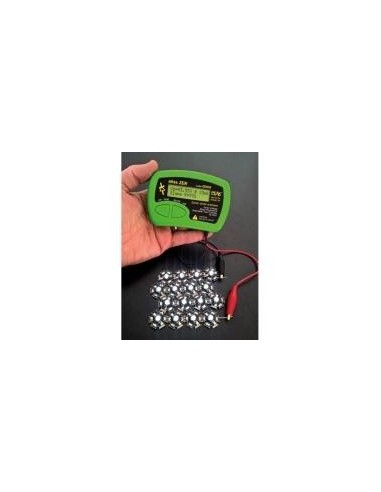

• analiza diodos Zener, Avalancha, VDR, TVS, LEDs etc. (máx. 50 V)
• medición de la tensión de ruptura (de 0.00 V a 50.00 V) con una resolución de 20 mV
• medición de la resistencia equivalente (máx. 1 kO a 15 mA con una resolución de 1O)
• soporta la mayoría de los diodos Zener, Avalancha y referencia de 0 V a 50 V
• ideal para analizar VDR, TVS y otros tipos de dispositivos de protección de tensión
• pruebas seleccionables: 2 mA, 5 mA, 10 mA, 15 mA
• aumento progresivo de la tensión para soportar pruebas de hasta 50 V a 15 mA
• 1 x pila AAA alcalina (incl.)
• larga duración de vida y condiciones de prueba reguladas incluso si la tensión de batería es de 1.0 V
• mediciones continuas ( cada 3 segundos)
• función 'hold' que permite mostrar los valores de la medición incluso si se ha retirado el componente del analizador ZEN 50
• pinzas cocodrilo doradas
• manual del usuario (inglés - alemán - italiano)

Especificaciones

• salvo mención expresa, todos los valores valen para 20-25 °C (68-77 °F)
• rango de tensión Zener (Vz): 0.0 V - 50.0 V
• corrientes de prueba nominales (Iz): 2mA, 5mA, 10mA, 15mA
• regular la precisión de la tensión de pruebas: ± 1 % ± 0.2 mA
• precisión de la tensión Zener: ± 1% ± 40 mV
• resolución de la tensión Zener: 20 mV - 40 mV
• preción de la frecuencia de prueba: -1.5% ~ +1.5%
  • 60 V DC pulsada es suficiente para el límite inferior de 75 V (DC) según la norma de baja tensión 2006/95/EC
• corriente de prueba S/C (pulsada): 35 mA
• duración de activación de la corriente de prueba:
  • mín.: 0.1%
  • máx.: 5%
  • típ.: 1%
  • duración de activación de la corriente de prueba, para limitar la disipación de potencia del diodo Zener que quiere probar
• tensión externa máx.: ± 50 V
• rango de la resistencia equivalente:
  • Iz = 2 mA: 0-8000 Ohm
  • Iz = 5 mA: 0-3200 Ohm
  • Iz = 10 mA: 0-1600 Ohm
  • Iz = 15 mA: 0-1000 Ohm
• resolución de la resistencia equivalente visualizada:
  • Iz = 2 mA: 5 Ohm
  • Iz = 5 mA: 2 Ohm
  • Iz = 10 mA: 1 Ohm
  • Iz = 15 mA: 1 Ohm
• precisión de la resistencia equivalente:
  • Iz = 2 mA: ±1% ±10 Ohm
  • Iz = 5 mA: ±1% ±4 Ohm
  • Iz = 10 mA: ±1% ±2 Ohm
  • Iz = 15 mA: ±1% ±2 Ohm
• momento actual de la resistencia equivalente: (Iz-50%) to (Iz+50%)
• método de medición de la resistencia equivalente:
  • diferenciación de la curva adaptada: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
  • tasa de medición: 3 Hz
  • período de desactivación automático: 60 sec.
• pila:
  • tipo: 1 x pila alkalina AAA
  • rango de tensión: 0.9 V - 1.6 V
  • aviso en caso de batería baja: 1.0 V ± 0.05 V
• temperatura de funcionamiento: 10-40°C
• dimensiones (sin cables): 103 x 70 x 20 mm
• peso: 98 g
• material: plástico, vidrio y metal
