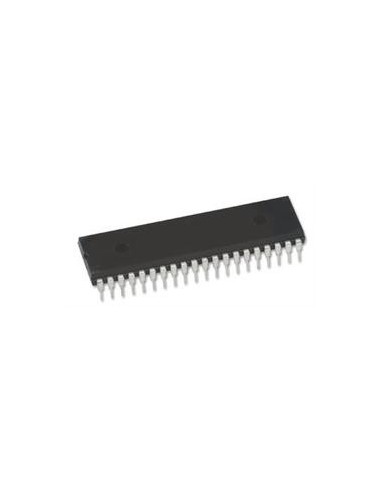

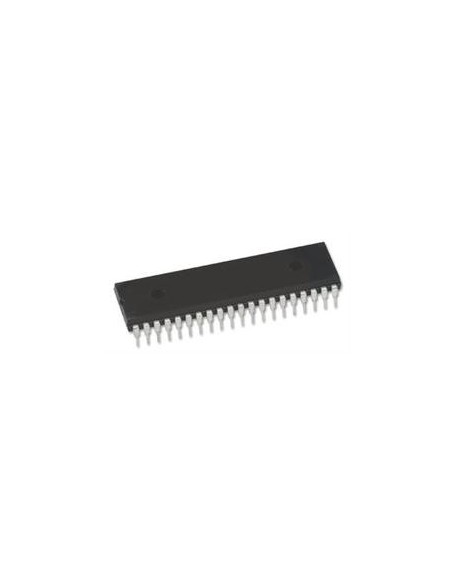

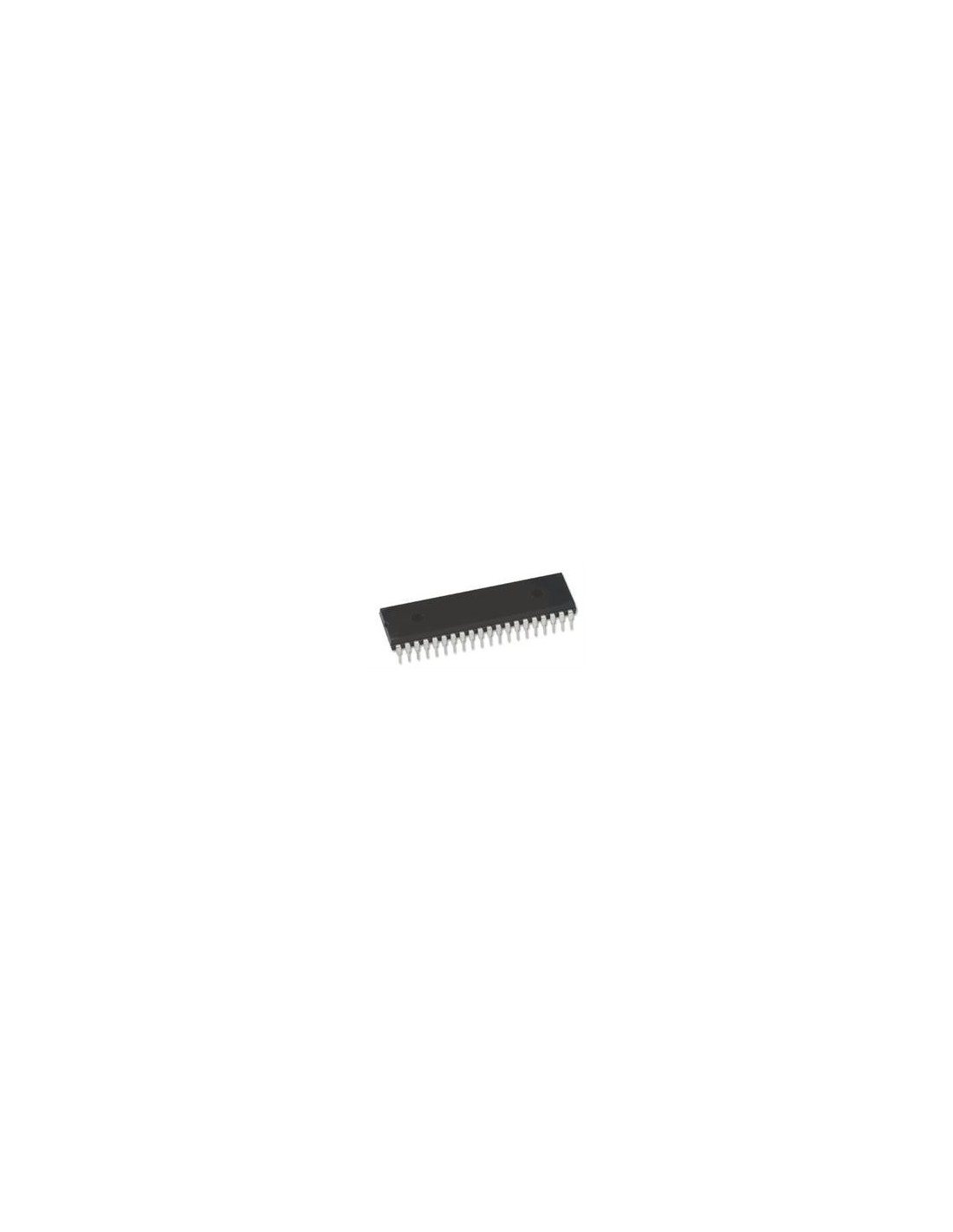

Z80 PERIPHERAL INPUT OUTPUT

Z80 PERIPHERAL INPUT OUTPUT

Descripción

El CZ80PIO, en lo sucesivo, PIO, es de doble puerto, que puede ser programado por el software del sistema para funcionar como una amplia gama de dispositivos periféricos que son compatibles con el Z80CPU como la mayoría de los teclados, impresoras, etc

El diseño del sistema se simplifica, ya que el PIO se conecta directamente a la Z80CPU sin ninguna lógica adicional. En el sistema más grande, decodificadores de dirección y amortiguadores que sean necesarios.

El Z80PIO es un microcódigo diseño libre desarrollado para su reutilización en ASIC y las implementaciones de FPGA. El diseño es estrictamente sincrónico, sin tri-estado interior y un restablecimiento síncrona.

Características

• Proporciona una interfaz directa entre los sistemas de microprocesor Z80 y dispositivos periféricos.
• Dos puertos con por interrupciones apretón de manos para una respuesta rápida.
• Cuatro modos de funcionamiento programable:
• --- Modo de salida (ambos puertos)
• --- Modo de entrada (ambos puertos)
• --- Bi-direcctional (Port A solamente)
• --- Bit-Modo de Control (ambos puertos)
• Interrupciones programable en condiciones de estado de periféricos.

Aplicaciones

• Programable, doble - dispositivo de puerto
• Interfaz para una amplia gama de dispositivos periféricos, tales como:
• Teclados
• Impresoras
• Los lectores de mesa de papel
• Los programadores de PROM, etc
