F/V CONVERTER

Frequency to Voltage Converter

Descripción

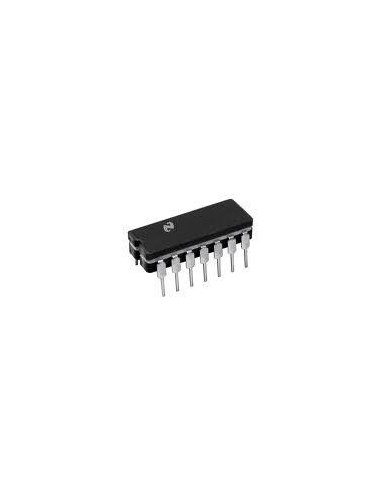

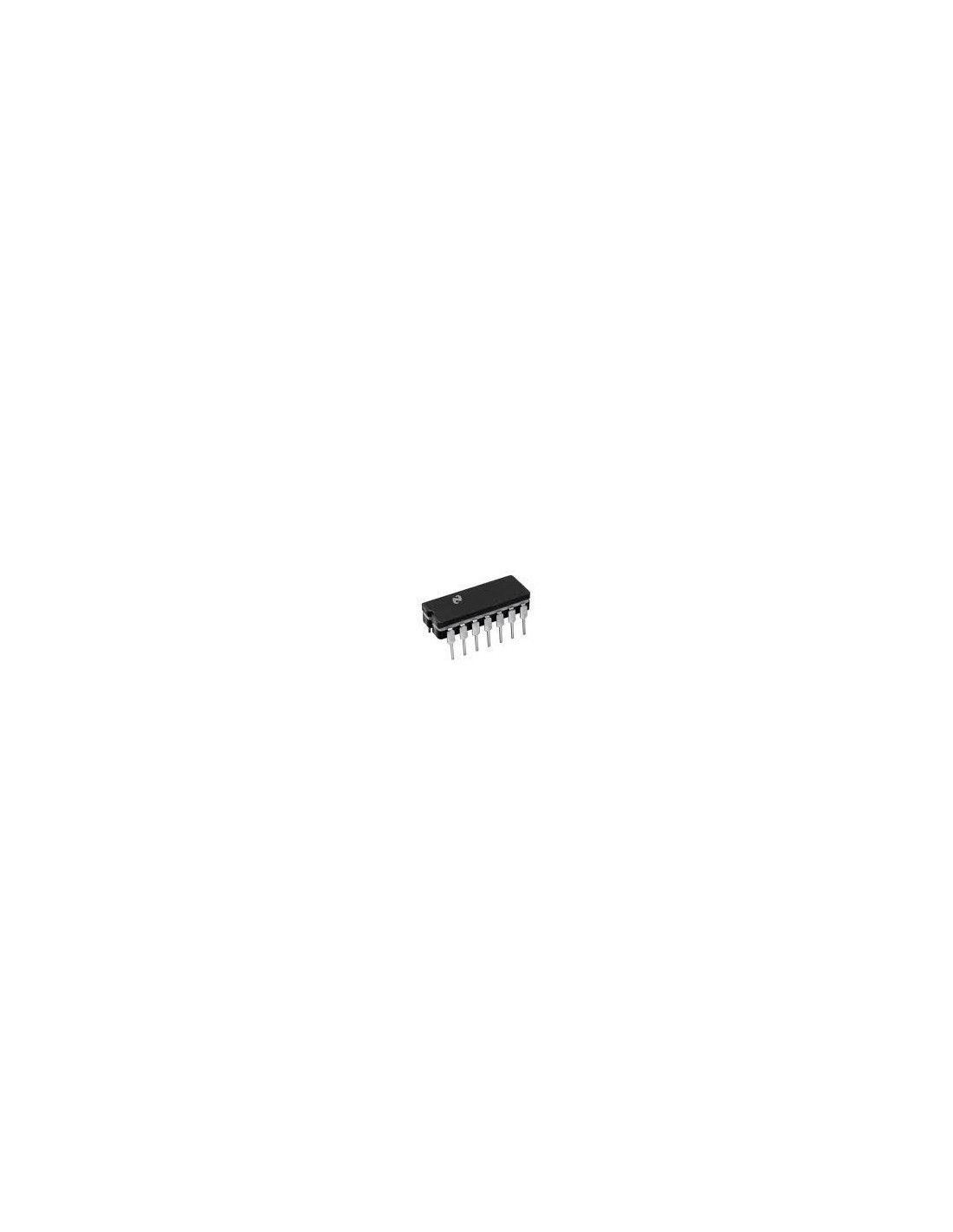

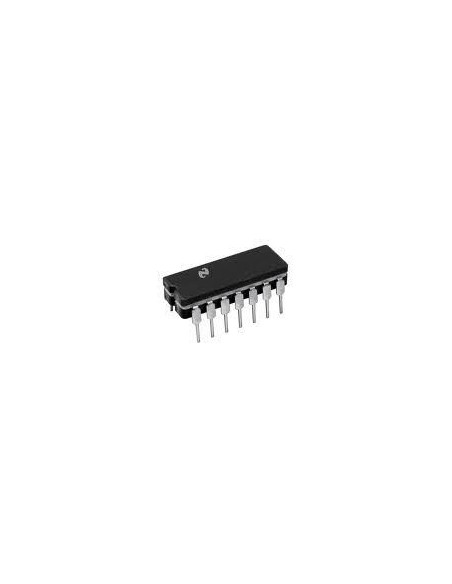

El LM2907, la frecuencia de la serie LM2917 son monolíticos para convertidores de voltaje con un amplificador de alta ganancia op / comparador diseñado para operar un relé, una lámpara u otra carga, cuando la frecuencia de entrada alcanza o supera un tipo seleccionado. El tacómetro utiliza una técnica de bomba de carga y ofrece duplicar la frecuencia de ondulación baja, protección de entrada completa en dos versiones (LM2907-8, LM2917-8) y sus cambios de salida a terreno para introducir una frecuencia cero.
El amplificador operacional / de comparación es totalmente compatible con el tacómetro y tiene un transistor flotantes como su salida. Esta característica permite que sea un terreno o de las entregas mencionadas carga de hasta 50 mA. El colector puede ser tomadas por encima de VCC VCE hasta un máximo de 28V.

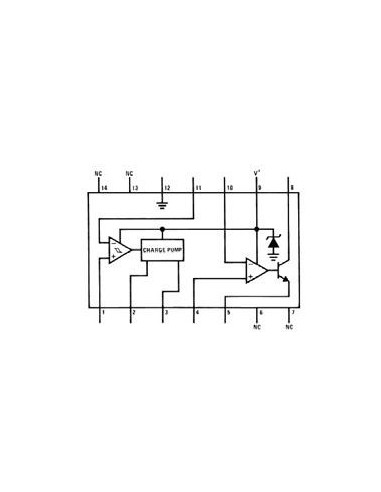

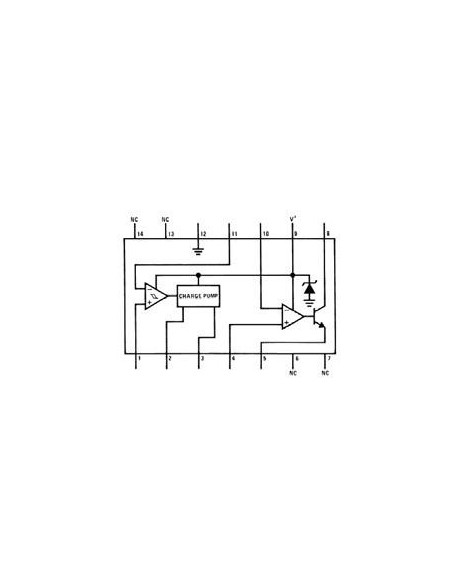

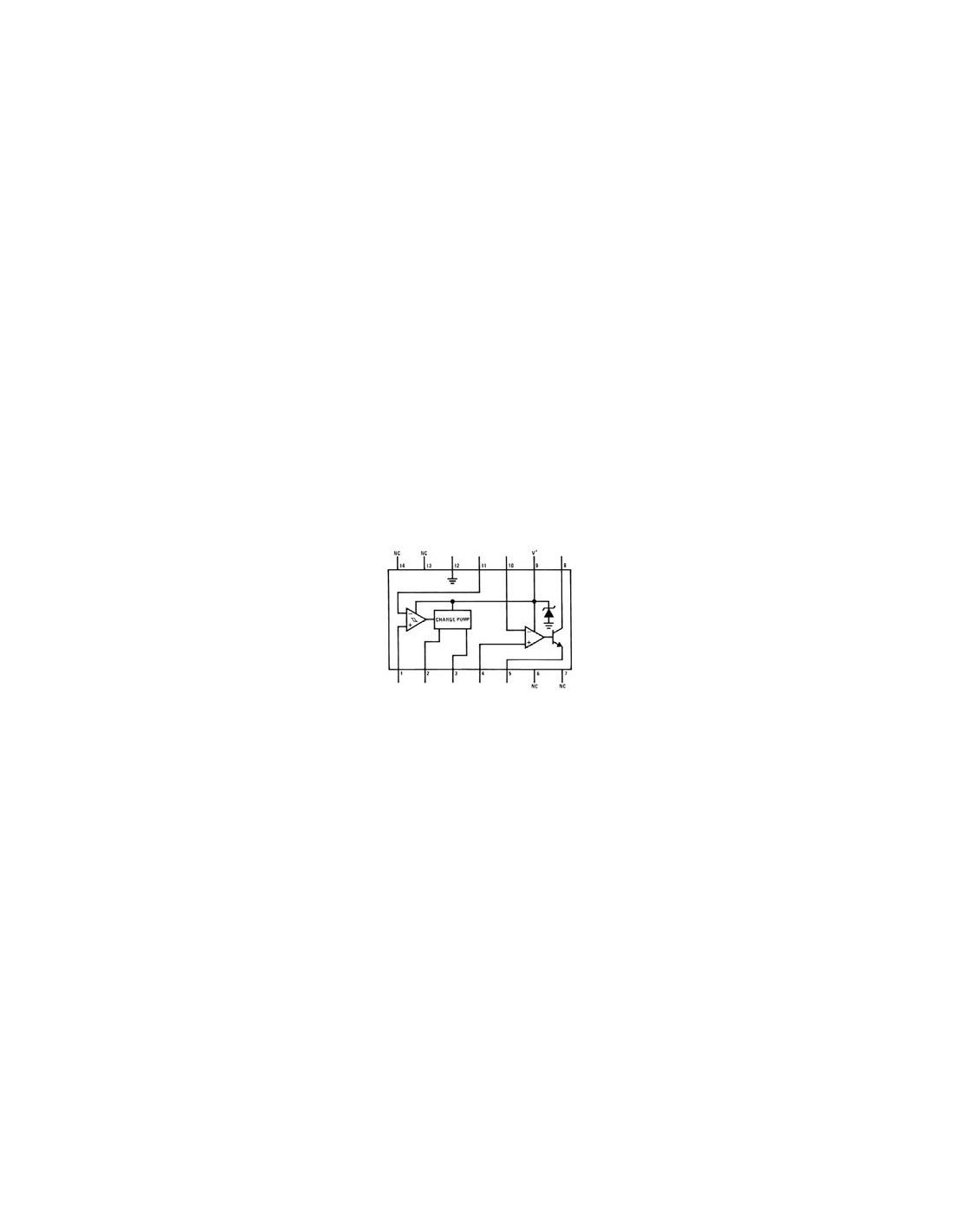

Las dos configuraciones básicas que ofrecen incluyen un dispositivo de 8-pines con una referencia de entrada de tacómetro de tierra y una conexión interna entre la salida del tacómetro y el amplificador operacional no-inversión de entrada. Esta versión es muy adecuado para una sola velocidad o la frecuencia de conmutación o de búfer completo de frecuencia para aplicaciones de conversión de voltaje.
Las configuraciones más versátil aportación tacómetro diferencial y comprometidos insumos amplificador operacional. Con esta versión de la entrada de tacómetro puede flotar y se convierte en el amplificador operacional adecuada para el acondicionamiento de filtro activo de la salida del tacómetro.

Características

• tierra de entrada tacómetro referencia interactúa directamente con reluctancia variable pastillas magnéticas
• AMP OP / comparador tiene salida de transistor flotante
• 50 mA o fuente para operar relés, solenoides, contadores, o LED
• duplicación de la frecuencia de ondas de baja
• Tacómetro ha incorporado en la histéresis con cualquiera de las entradas diferenciales o tierra de entrada de referencia
• Built-in zener en LM2917
• ± 0,3% típica linealidad
• Tacómetro de tierra que se hace referencia está totalmente protegido de daños debidos a las oscilaciones por encima de VCC y debajo de la tierra
