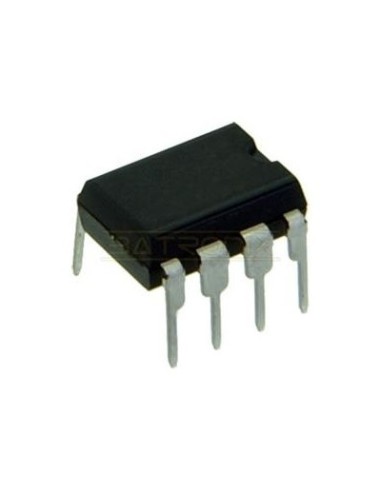

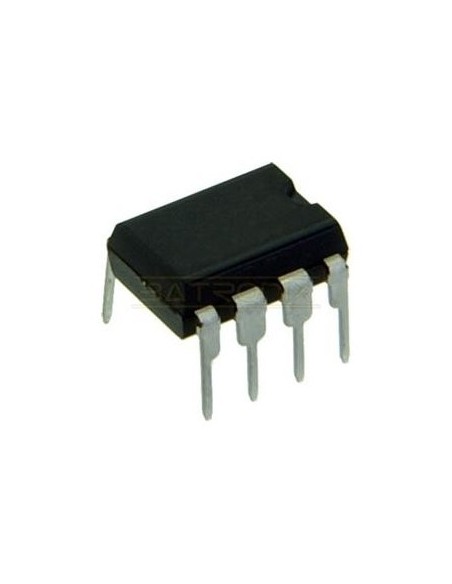

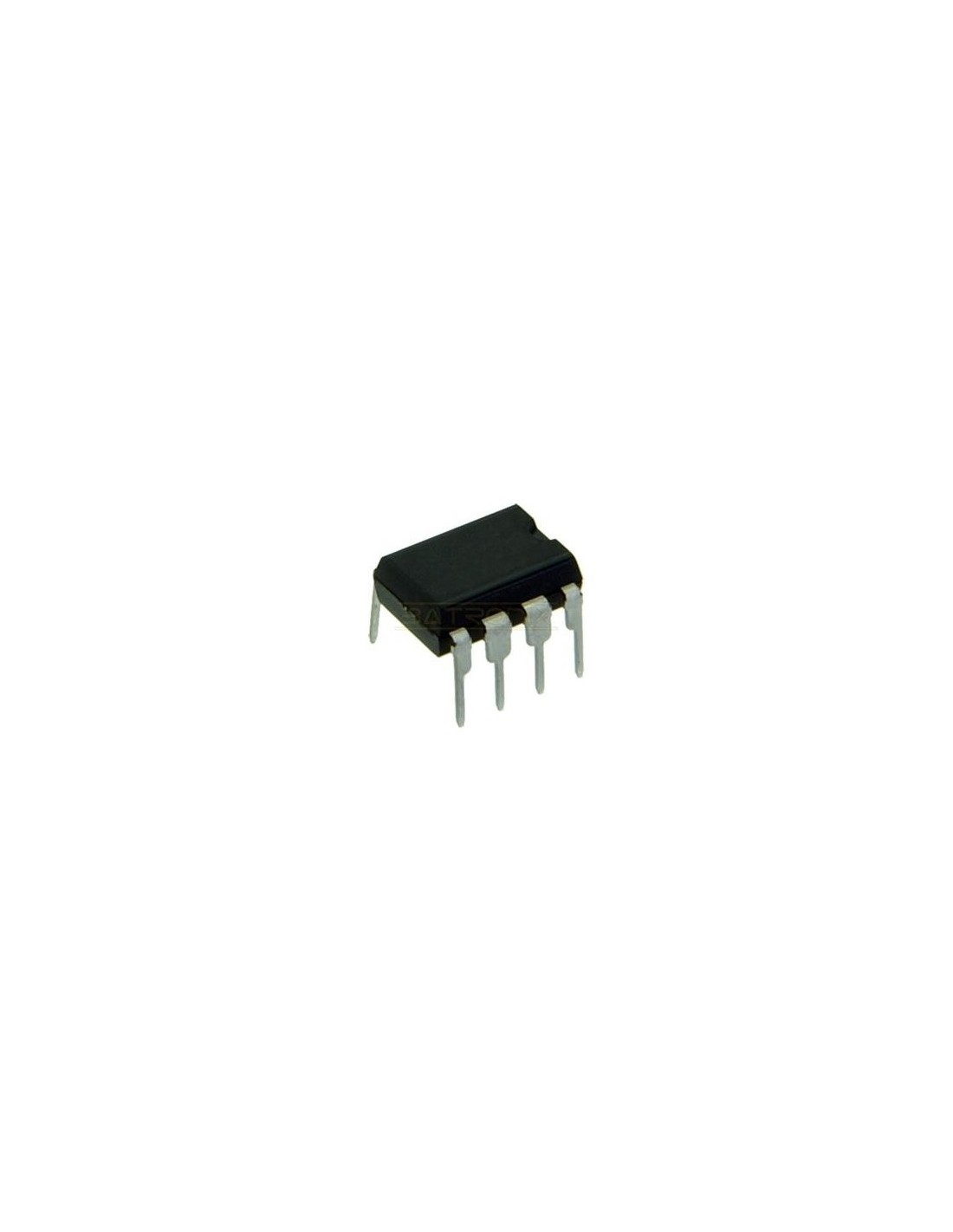

OP.AMPL/VOLTAGE COMP.

OP.AMPL/VOLTAGE COMP.

Descripción

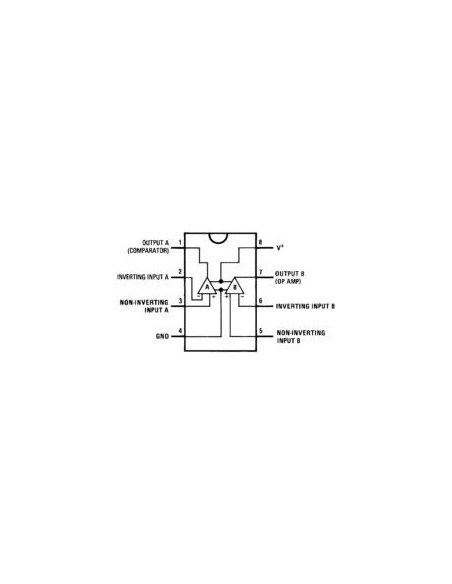

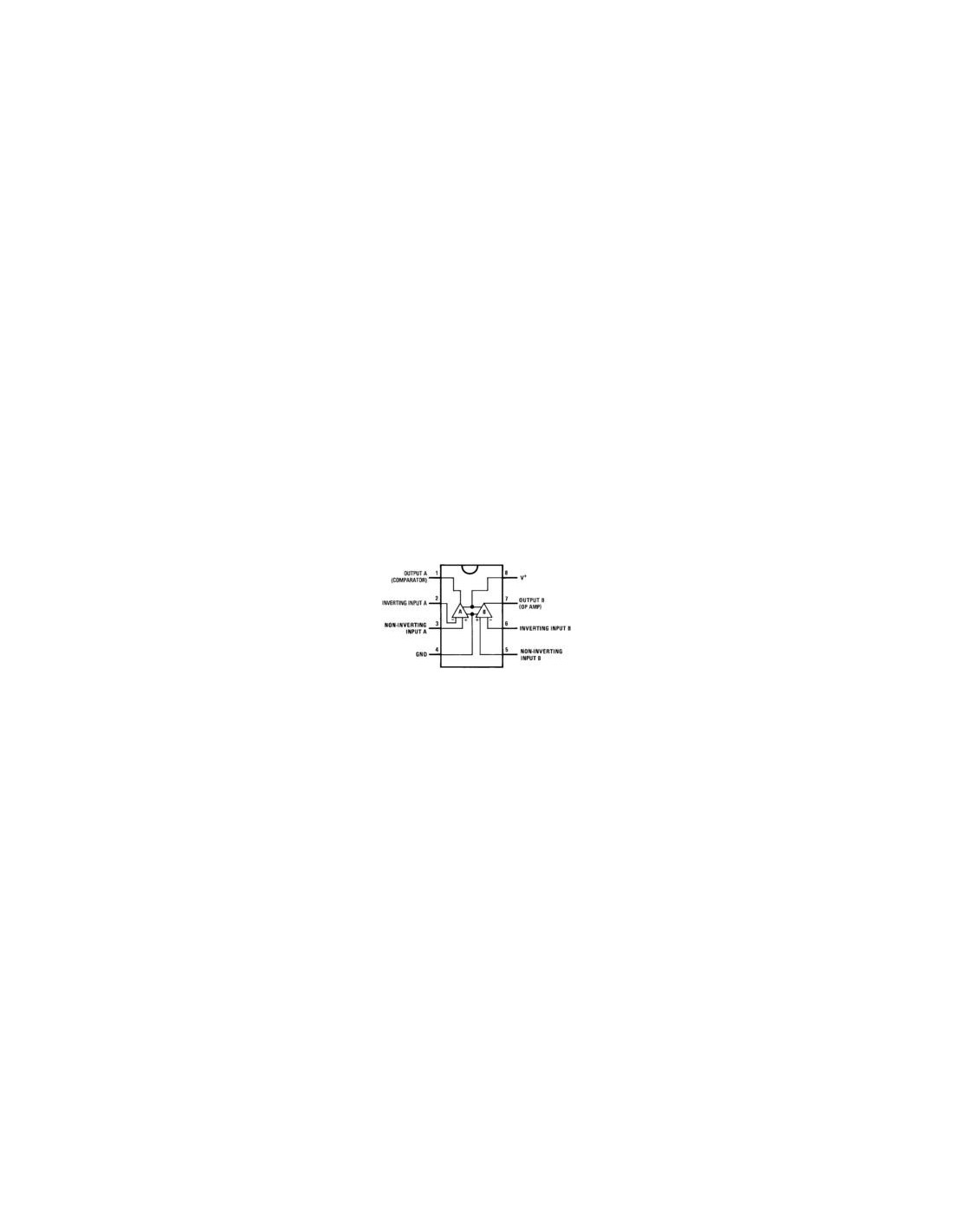

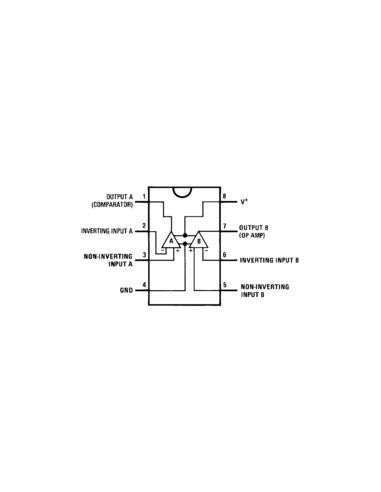

La serie LM392 consta de 2 circuitos de bloque independiente del edificio. Uno de ellos es una gran ganancia, frecuencia de compensación interna del amplificador operacional, y el otro es un comparador de voltaje de precisión. Tanto el amplificador operacional y el comparador de tensión se han diseñado específicamente para operar desde una sola fuente de alimentación en una amplia gama de voltajes. Ambos circuitos tienen etapas de entrada que le entrada de modo común hacia abajo a la tierra cuando se opera desde una sola fuente de alimentación. Operación de fuentes de alimentación división también es posible y la baja de suministro de energía actual es independiente de la magnitud de la tensión de alimentación.

Ãreas de aplicación incluyen transductor con amplificador conformador de impulsos, bloque de ganancia de CC con detector de nivel, VCO, así como todos los amplificadores operacionales convencionales o de circuitos comparadores de tensión. Tanto los circuitos puede ser operado directamente desde el estándar de 5 VDC tensión de alimentación utilizadas en los sistemas digitales, y la salida del comparador se conectará directamente con cualquier lógica TTL o CMOS. Además, la fuga de bajo consumo de energía hace que el LM392 extremadamente útil en el diseño de los equipos portátiles.

CARACTERÍSTICAS

• suministro a todo el rango de voltaje de suministro único: 3V a 32V de dual: ± 1,5 V a ± 16V
• Baja corriente de fuga de la oferta-básicamente independiente de la tensión de alimentación: 600 μA
• La entrada de baja polarización actual: 50 nA
• La entrada de baja tensión de offset: 2 mV
• Entrada de bajo compensar actual: 5 NA
• Entrada común rango de voltaje de modo incluye suelo
• Tensión de entrada de rango diferencial igual a la tensión de alimentación
• Frecuencia de internos compensados por ganancia de la unidad
• Aumento de gran tensión DC: 100 dB
• Ancho de banda ancha (ganancia unitaria): 1 MHz
• Gran oscilación de voltaje de salida: 0 V a V + - 1,5 V
• Saturación de baja tensión de salida: 250 mV a 4 mA
• Tensión de salida compatible con todos los tipos de sistemas de lógica
