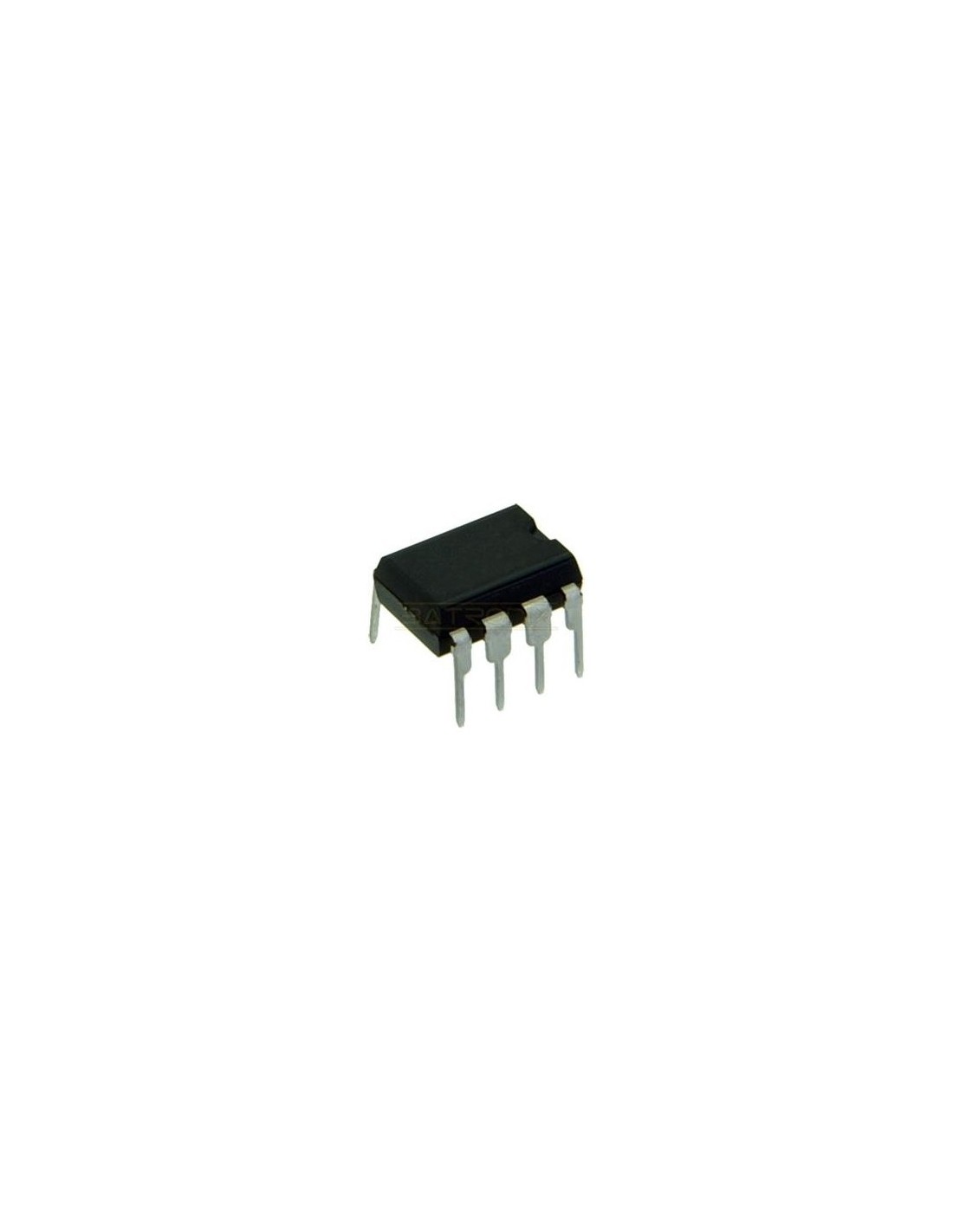

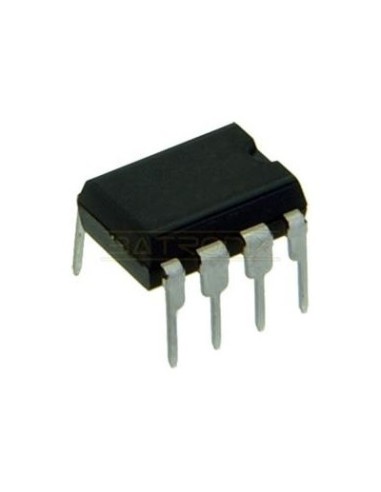

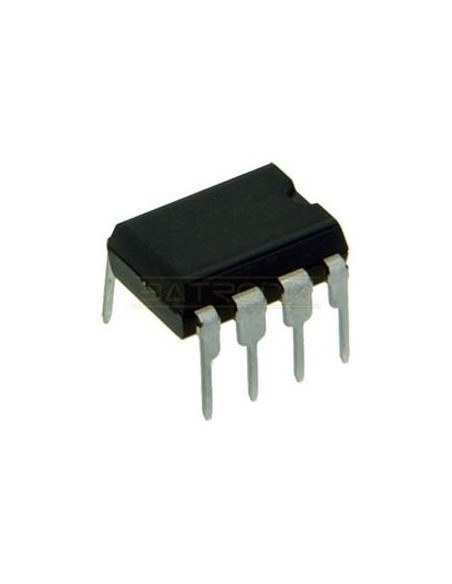

LOW POWER DUAL OPERATIONAL AMP

POW POWER IND.

Descripción

La serie consta de dos LM158 de ganancia independiente, de alta frecuencia internamente compensada amplificadores operacionales que fueron diseñados específicamente para operar desde una sola fuente de alimentación en un amplio rango de voltajes. Operación de fuentes de alimentación división también es posible y la baja de drenaje alimentación de corriente es independiente de la magnitud de la tensión de alimentación.

Las áreas de aplicación incluyen amplificadores de transductor, bloques de ganancia de cd y todos los circuitos convencionales op amp que ahora puede ser más fácil de implementar en los sistemas de prestación única de poder. Por ejemplo, la serie LM158 puede ser operado directamente fuera de la norma de alimentación de +5 V de tensión de alimentación que se utiliza en los sistemas digitales y de fácil proporcionará a la electrónica de interfaz necesarias, sin necesidad de suministros adicionales de energía de ± 15V.

Características

• Disponible en 8-Bump micro chip SMD, tamaño reducido, (Véase AN-1112)
• Frecuencia de internos compensados por ganancia de la unidad
• Gran aumento de voltaje de CC: 100 dB
• Ancho de banda ancha (ganancia unitaria): 1 MHz (con compensación de temperatura)
• Amplia gama de energía de suministro:
• Suministro individual: 3V a 32V
• suministros o doble: ± 1,5 V a ± 16V
• Muy baja corriente de fuga de la oferta (500 μA)-básicamente independiente de la tensión de alimentación
• La entrada de baja tensión de offset: 2 mV
• Entrada común rango de voltaje de modo incluye suelo
• Tensión de entrada de rango diferencial igual a la tensión de alimentación
• Gran oscilación de voltaje de salida
