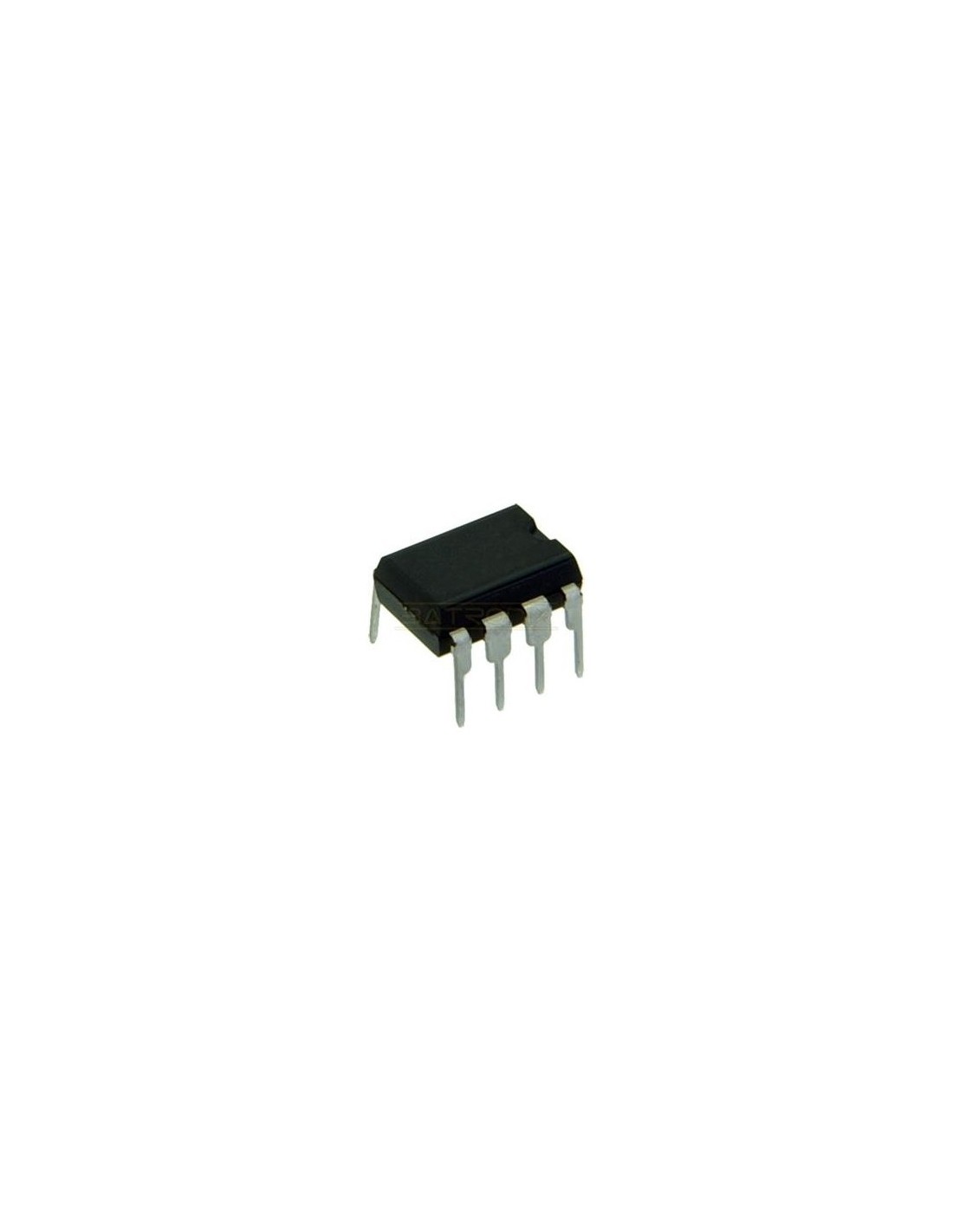

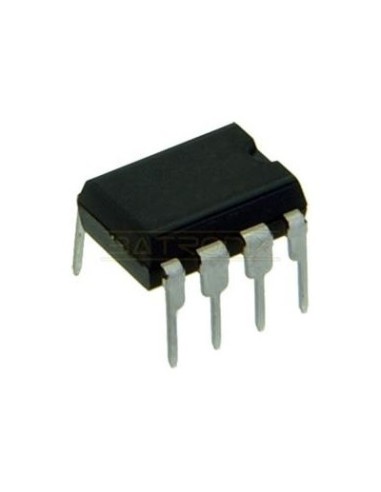

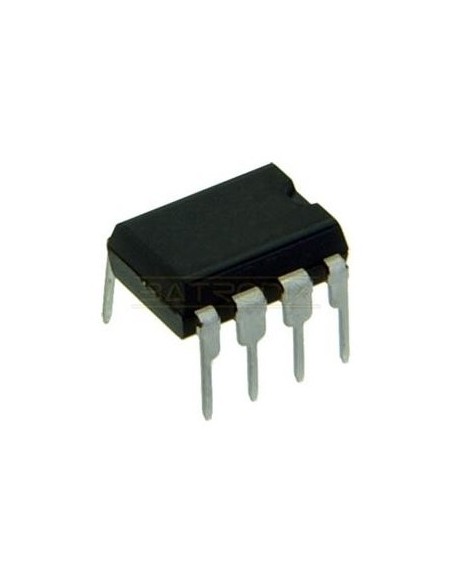

DUAL CMOS OP.AMP. COMP. 5MV8

Dual / Quad, Low Power CMOS Amplificadores Operacionales5MV8

Especificaciones

La serie ICL761X/762X/764X es una familia de CMOS monolíticos amplificadores operacionales.
Estos dispositivos proporcionan al diseñador con la operación de alto rendimiento a baja y tensiones de alimentación seleccionables corrientes de reposo.
Son una herramienta de diseño ideal cuando se desea ultra baja corriente de entrada y baja disipación de potencia.
El amplificador de base funcionará a voltajes entre ± 1 V a ± 8V, y puede ser operado de una pila de litio solo.
Los rangos de oscilación a la producción dentro de unos pocos milivoltios de las tensiones de alimentación.
El suministro de corriente de reposo de estos amplificadores se establece en 3 gamas diferentes en la fábrica.
Ambos amplificadores de la doble ICL7621 se establecen en un CI de 100μA, mientras que cada amplificador del ICL7641 quad y ICL7642 se establecen en un CI de 1mA y 10μA respectivamente.
Esto se traduce en el consumo de energía tan bajo como 20μW cada amplificador.
De particular importancia es la extremadamente baja (1pA) corriente de entrada, la entrada de ruido actual de 0.01pA / â Hz, impedancia de entrada y 1012Ω.
Estas características de optimizar el rendimiento en aplicaciones de muy alta impedancia de origen.
Las entradas son internos protegidos.
Los productos son totalmente protegidos contra los cortocircuitos a tierra o bien la oferta.
AC rendimiento es excelente, con una rapidez de respuesta de 1.6V/μs, y ancho de banda de ganancia de la unidad de 1MHz en IQ = 1mA. Debido a la baja disipación de potencia, aumento de temperatura de la unión y de la deriva son bastante bajos. Aplicaciones que usan estas características pueden incluir instrumentos estables, los diseños de vida prolongada, o paquetes de alta densidad.

Características

• Amplio Rango de voltaje operativo. . . . . . . . . . . ± 1 V a ± 8V
• Alta Impedancia de entrada. . . . . . . . . . . . . . . . . . . . . . .1012 Ω
• Corriente de entrada por debajo de lo BIFETs. . . . . . . . . . . 1pA (Tipo)
• Output Voltage Swing. . . . . . . . . . . . . . . . . . . . V + y V
• Disponible como dobla y quads (Consulte ICL7611 para solteros)
• Sustitución de baja potencia para muchos Estándar Op Amps
