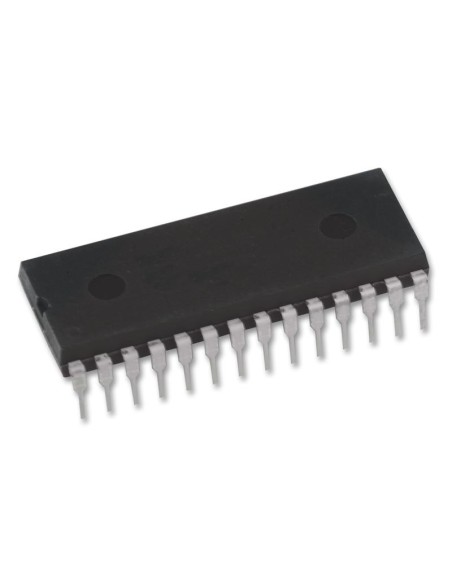

AMPLIFICADOR DE VIDEO 70MHZ

AMPLIFICADOR DE VIDEO 70MHZ

Descripción

El LM1203 es un sistema amplificador de video de banda ancha, destinado a las aplicaciones de la resolución del monitor de color RGB. Además de los tres amplificadores de vídeo coincide con el LM1203 contiene tres cerrada de entrada diferencial de comparación del nivel de negro de sujeción para el control de brillo y tres circuitos atenuador emparejado para el control de contraste. Cada amplificador de video contiene un conjunto ganancia o "Drive" nodo de configuración de la ganancia máxima del sistema (Av = 4 a 10), así como proporcionar la capacidad de corte. El LM1203 también contiene una referencia de voltaje para las entradas de vídeo. Para aplicaciones de alta resolución monocromática vigilar ver las Directa LM1201 amplificador de video del sistema.

Características

• Tres amplificadores de vídeo de banda ancha (70 MHz @-3dB)
• Intrínsecamente emparejado (± 0,1 dB o 1,2%) atenuadores de control de contraste
• Tres externamente cerrada la comparación para control de brillo
• Disposiciones para el control de ganancia independiente (unidad) de cada amplificador de vídeo
• Tensión de entrada de vídeo de referencia
• La salida de baja impedancia del conductor
