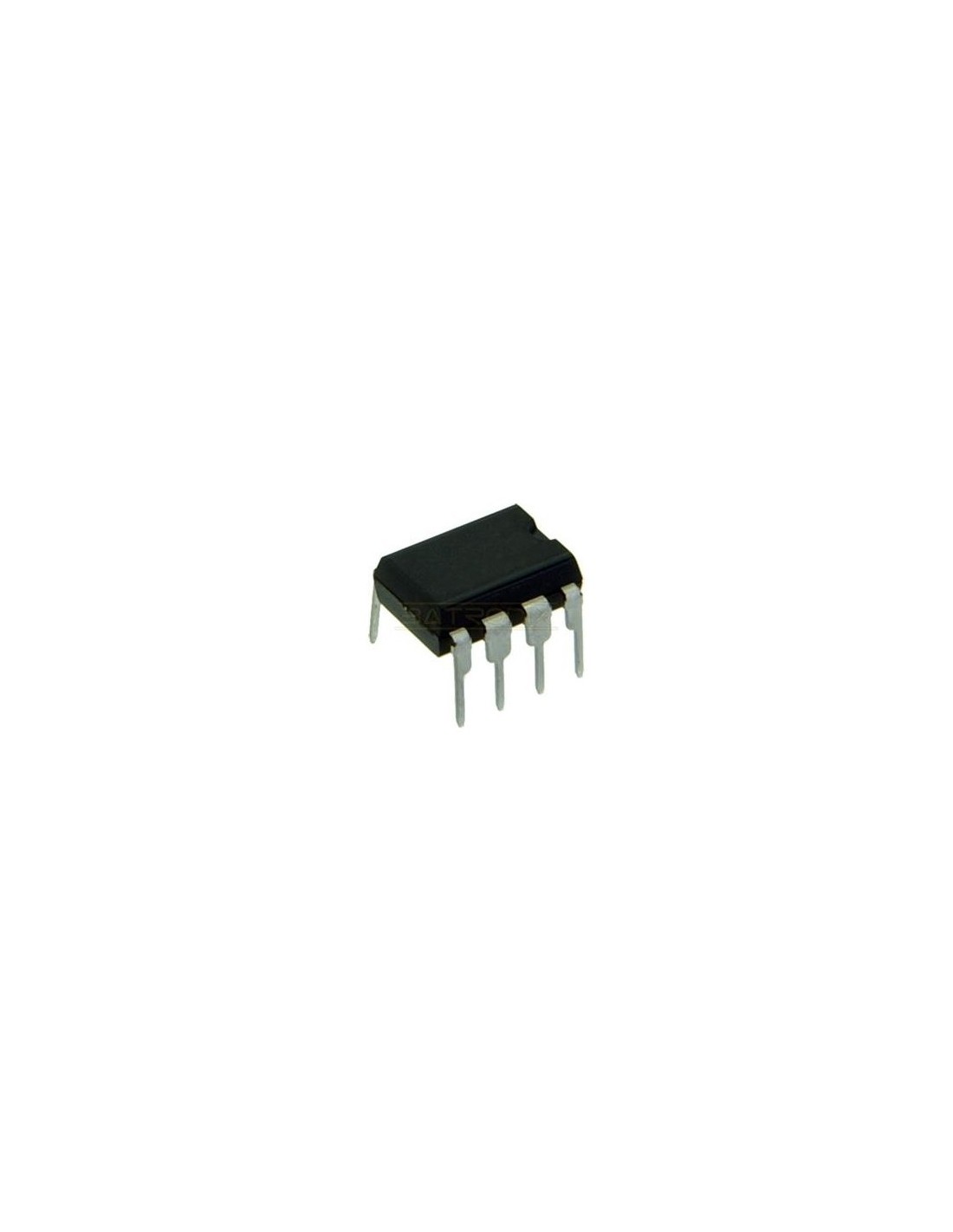

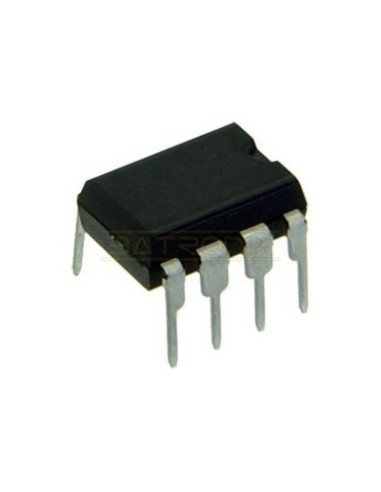

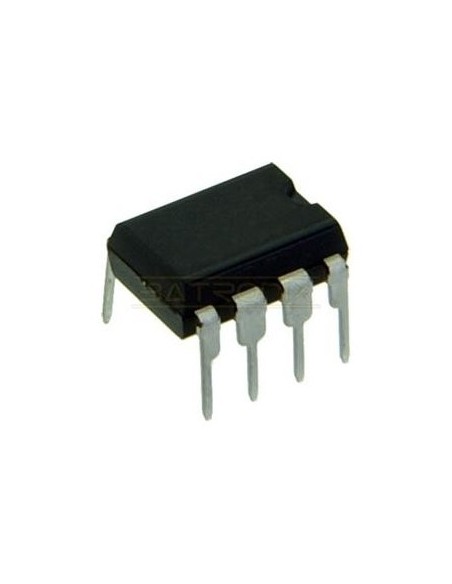

LOW VOLT AUDIO POWER AMP

Low Voltage Audio Power Amplifier

Descripción

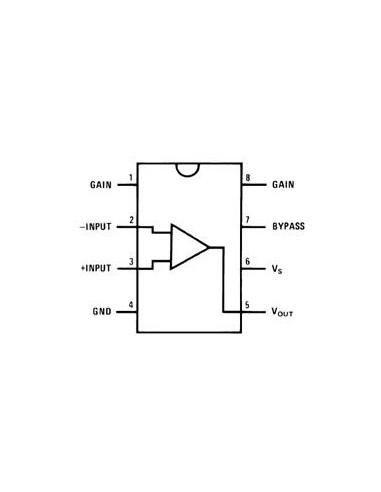

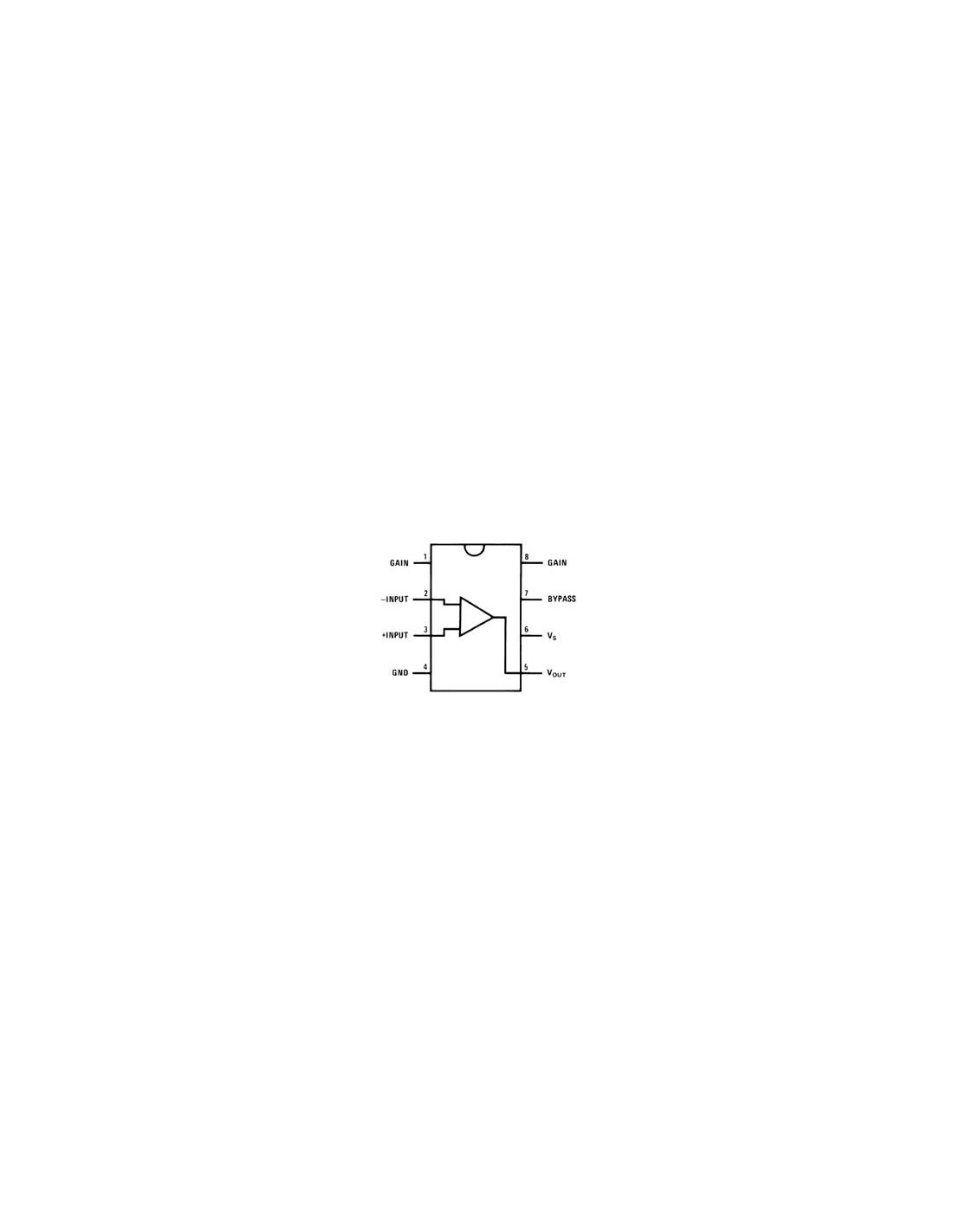

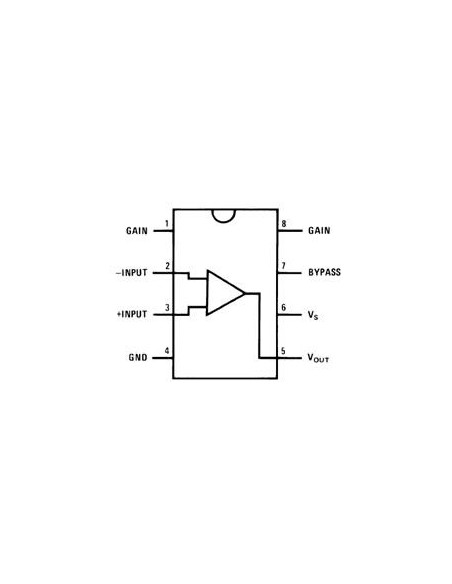

El LM386 es un amplificador de potencia diseñado para su uso en aplicaciones de consumo de baja tensión. La ganancia se establece en 20 internos para llevar la cuenta parte externa baja, pero la adición de una resistencia externa y el condensador entre los pines 1 y 8, a aumentar la ganancia a cualquier valor entre 20 a 200.

Las entradas son de tierra de referencia, mientras que la salida de forma automática los prejuicios a la mitad de la tensión de alimentación. La fuga de energía en reposo es de sólo 24 milivatios cuando se opera con una fuente de 6 voltios, haciendo que el LM386 ideal para la operación de la batería.

Características

• Duración de la pila
• Mínimo de piezas externas
• Tensión amplia gama de oferta: 4V-12V o 5V-18V
• Bajo consumo de corriente en reposo: 4 mA
• ganancias de voltaje 20 a 200
• referencia de entrada de tierra
• Auto-centrado de salida de tensión en reposo
• Baja distorsión: 0,2% (AV = 20, VS = 6V, RL = 8 ohmios, PO = 125mW, f = 1 kHz)
• Disponible en 8 pines SOIC
