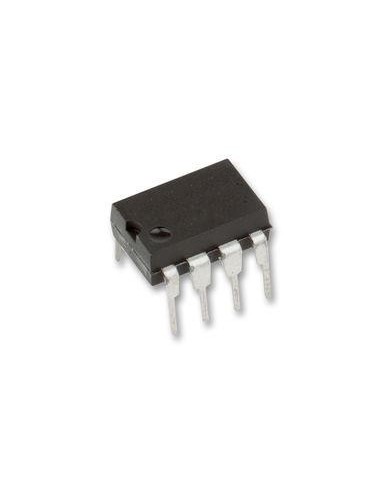

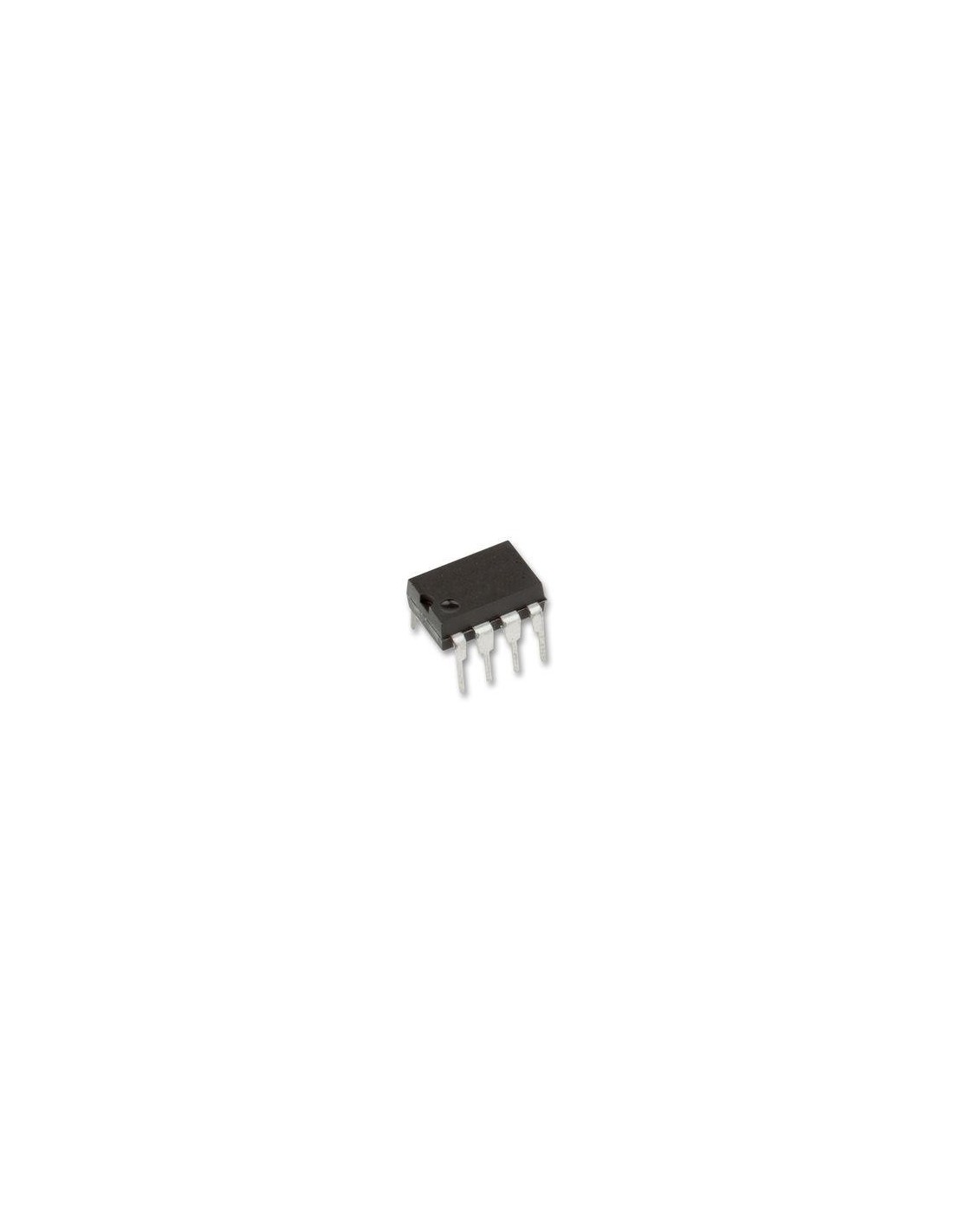

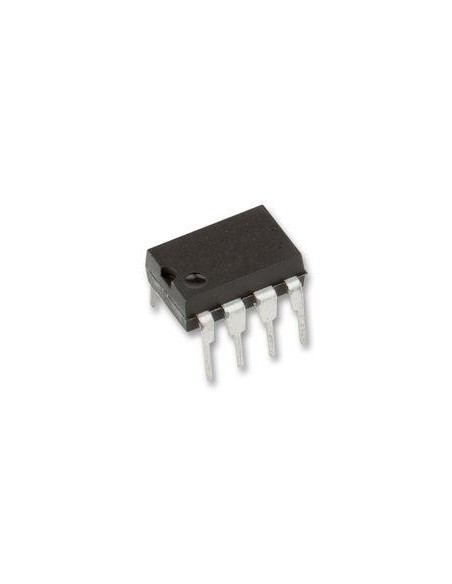

STEP-DOWN DC-DC CONVERTER

STEP-DOWN DC-DC CONVERTER

Descripción

El paso MAX639/MAX640/MAX653 abajo reguladores de conmutación ofrecen alta eficiencia en una amplia gama de corrientes de carga, la entrega de hasta 225mA. Un limitador de corriente de pulsos de frecuencia modulada (PFM) le da al sistema de control de los dispositivos de los beneficios de ancho de pulso modulada (PWM) convertidores (alta eficiencia a cargas pesadas), mientras que utilizando sólo 10μA de la oferta actual (frente a 2 mA a 10 mA para los convertidores PWM). El resultado de eficiencia es alta en una amplia gama de cargas.

El rango de entrada MAX639/MAX640/MAX653 es 4V a 11,5 V, y los dispositivos que ofrecen bajos voltajes de salida predeterminado de 5V, 3,3 V, y 3V, respectivamente. O bien, la salida puede ser ajustada por el usuario a cualquier voltaje de 1.3V para el voltaje de entrada.

La MAX639/MAX640/MAX653 tienen un interruptor interno 1A MOSFET de la energía, haciéndolos ideales para el componente mínimo, de baja y media-aplicaciones de la energía. Para una mayor capacidad de producción de la unidad, utilice el paso MAX649/MAX651/MAX652-los controladores de que una unidad de P-FET canal externo para entregar hasta 5W.

Características

• De alta eficiencia para una amplia gama de corrientes de carga
• 10μA Corriente de reposo
• Corrientes de salida hasta 225mA
• Tensión de salida predefinidos o ajustable:
•    - 5.0V (MAX639)
• Detección de batería baja Comparador
• Limitación de corriente PFM esquema de control
