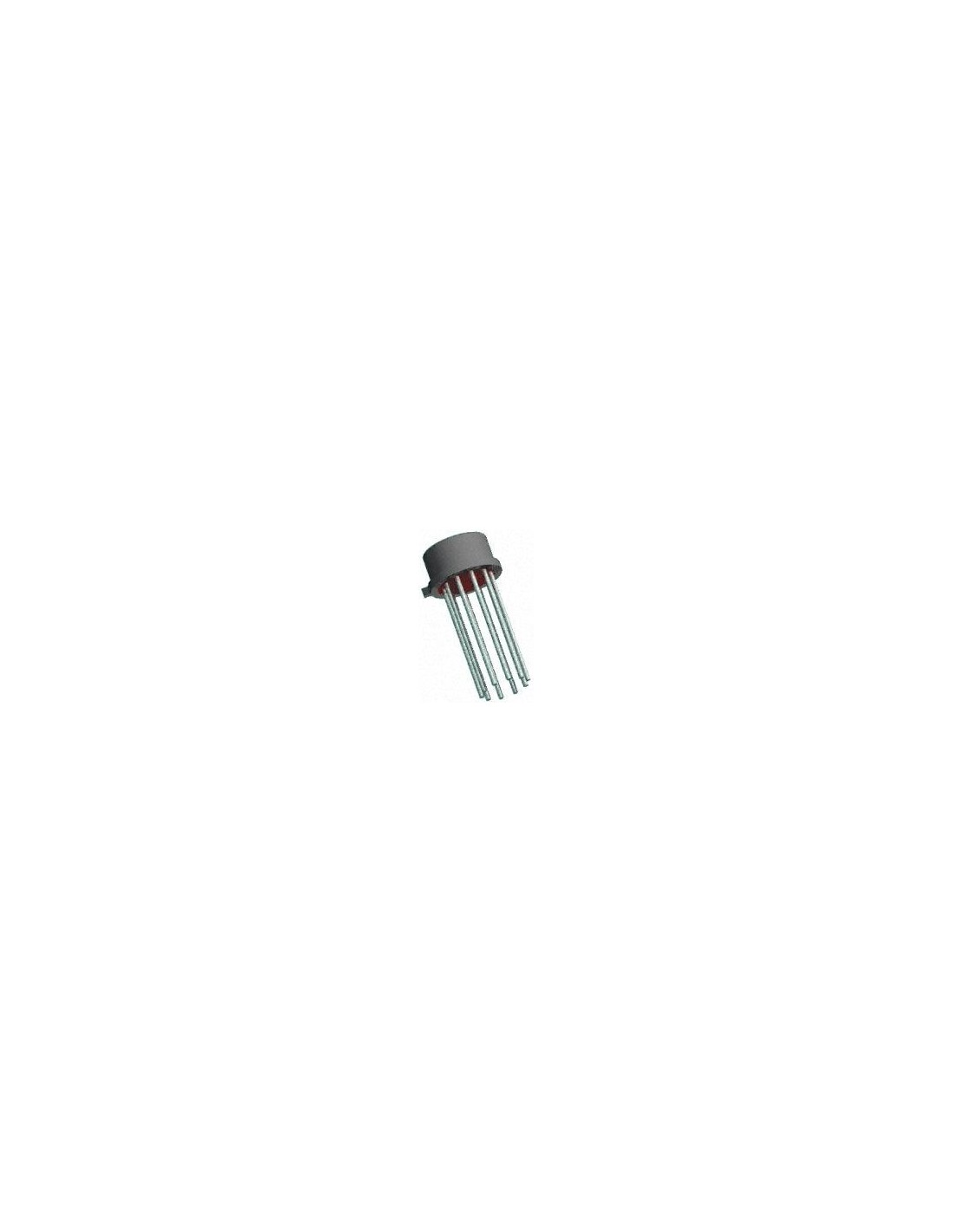

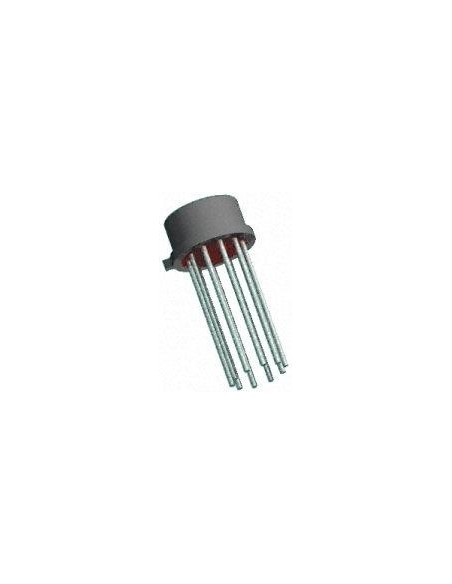

REFERENCIA PRECISION 10V

Name: REFERENCIA PRECISION 10V
Brand: Diotronic
SKU: AD581JH
Price: 27.09 EUR
Availability: InStock

27,09 €

Impuestos incluidos

Compra Segura

Todos los datos de compra son encriptados y protegidos

Política de entrega

Envío en 48/72 horas

Política de devolución

14 días de devolución

Referencia de precisión 10V

Descripción:

El AD581 es un período de tres terminales, compensación de temperatura,Â monolítico de referencia de tensión gap que proporciona una precisión 10,00 voltios de potencia de un nivel de entrada no regulada 12 a 30 voltios.
Láser de recorte de la oblea (LWT) se utiliza para ajustar tanto el error inicial a +25 ° C, así como el coeficiente de temperatura, que se traduce en el rendimiento de alta precisión disponible anteriormente sólo en los híbridos caros o en el horno regulado módulos.
El 5 mV la tolerancia al error inicial y de 5 ppm / ° C de temperatura garantiza coeficiente de de la AD581L representan la mejor combinación de rendimiento de disponibles en una referencia de voltaje monolítico.
El diseño del circuito utilizado en la banda prohibida AD581 ofrece varias ventajas más de las técnicas clásicas de diodo Zener de avería.
Mayoría importante, no se necesitan componentes externos para lograr el pleno la precisión y la estabilidad de importancia para los sistemas de baja potencia.
En Además, el total de la oferta actual en el dispositivo, incluida la salida de amplificador de buffer (que puede suministrar hasta 10 mA) es típicamente 750 Î¼A.
La estabilidad a largo plazo de la banda prohibida de diseño es equivalente o superior a la referencia seleccionada diodos Zener.
El AD581 está recomendado para uso como referencia para las 8 -, 10 - o 12-bit D / A que requieren una precisión de referencia externa.
El dispositivo también es ideal para todo tipo de convertidores A / D hasta a 14 bits de precisión, ya sea de aproximaciones sucesivas, o la integración de los diseños, y en general puede ofrecer mejor rendimiento que los que suministraron los estándar contenía referencias.
El AD581J, K y L son establecidos para el funcionamiento de 0 ° C a +70 ° C, el AD581S, T, U, y se especifican para la C a -55 ° +125 ° C Rango.
Todos los grados están empaquetados en un hermético de tres terminales A-5 metal.

Â

Características:

Laser ajustada en Alta Precisión:Â
- 10,000 voltios +/- 5 mV (L y U)Â Â
Recortado Coeficiente de temperatura:Â
- 5 ppmÂ °C max, 0 ° C a +70 ° C (L)Â
- 10 ppm °C max, -55 ° C a +125 ° C (U)Â
Excelente largo plazo la estabilidad:Â
- 25 ppm/1000 hrs. (No acumulativa)Â
Negativo 10 Volt
Capacidad de ReferenciaÂ
Baja Corriente de reposo: 1,0 mA máxÂ Â
De 10 mA Capacidad de Corriente de SalidaÂ
3-Terminal A-5 PaqueteÂ
MIL-STD-883-Compliant Versiones disponibles
