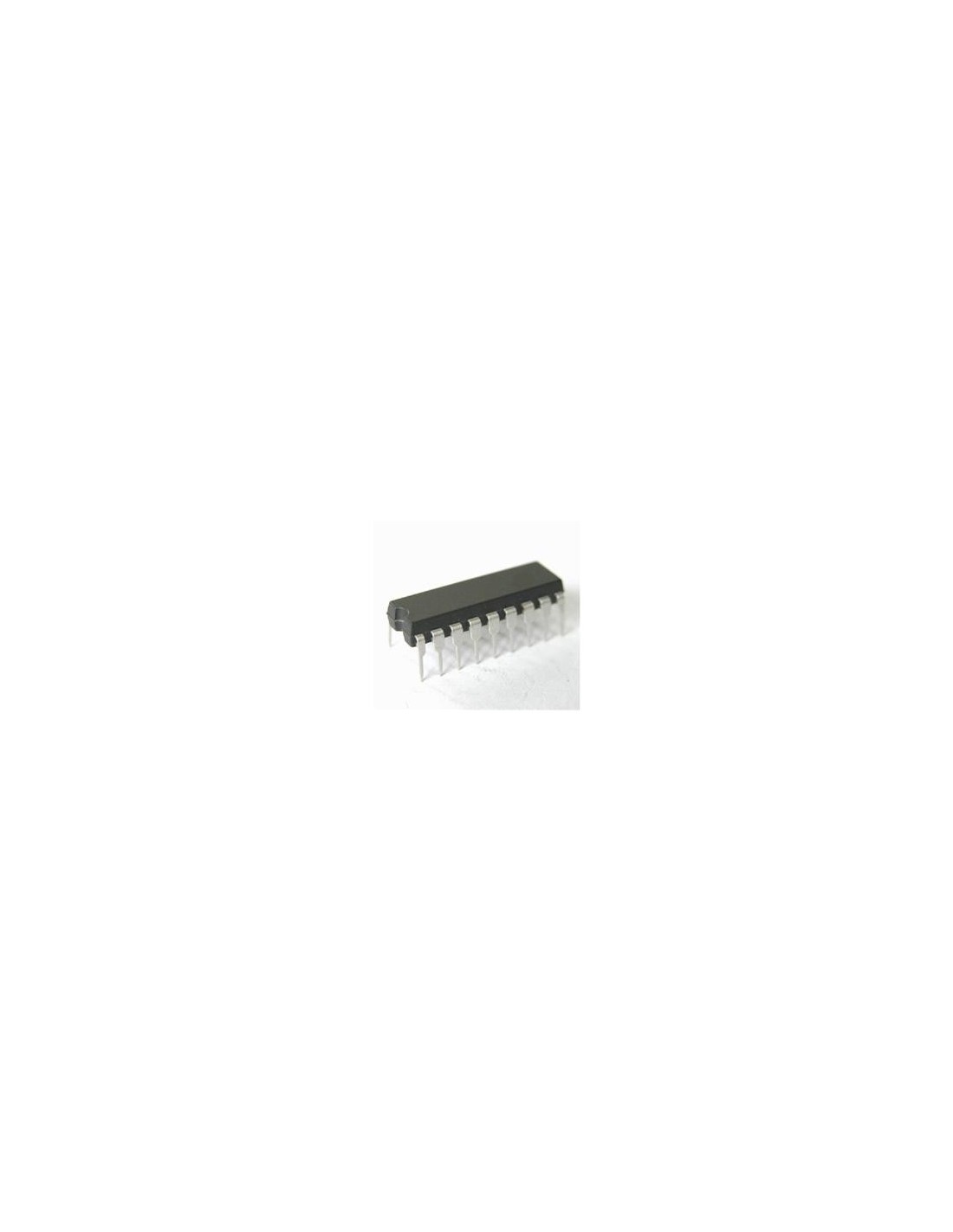

RS232 TRANSCEIVER

3.0V a 5.5V, de baja potencia, hasta 1Mbps, True RS-232 Utilizando cuatro transmisores-receptores externos 0.1μF Condensador

Descripción:

• Los transceptores MAX3222/MAX3232/MAX3237/MAX3241 tienen una propiedad de bajo de salida del transmisor de deserción escolar RS etapa de verdadera-232 que permite el rendimiento de un 3.0V a 5.5V de suministro con una bomba de carga dual.
• El dispositivos requieren chargepump sólo cuatro pequeñas 0.1μF externa condensadores. El MAX3222, MAX3232, y MAX3241 están garantizados para funcionar a velocidades de datos de 120kbps manteniendo RS-232 niveles de producción.
• El MAX3237 está garantizado para funcionar a velocidades de datos de 250kbps en el modo de funcionamiento normal y 1 Mbps en el Megabaudios modo de funcionamiento â¢, mientras que el mantenimiento de RS-232 los niveles de producción.
• El MAX3222/MAX3232 tienen 2 receptores y 2 los conductores. El MAX3222 cuenta con un modo de apagado 1uA que reduce el consumo de energía de la batería y se extiende la vida en sistemas portátiles.
• Sus receptores siguen activos en el modo de apagado, permitiendo que los dispositivos externos, tales como módems para ser controlados utilizando sólo 1uA oferta actual. El MAX3222 y MAX3232 son los códigos PIN, paquete, y funcionalmente compatibles con el estándar de la industria MAX242 y MAX232, respectivamente.
• El MAX3241 es un puerto serie completa (3 conductores / 5 receptores) diseñado para portátiles y subnotebook computadoras.
• El MAX3237 (5 conductores / 3 receptores) es ideal para aplicaciones de módem rápido. Ambos dispositivos se caracterizan por de un modo de apagado en el que todos los receptores pueden permanecer activa, mientras que utilizando sólo 1uA oferta actual.
• Receptores R1 (MAX3237/MAX3241) y R2 (MAX3241) tienen salidas adicionales. Además de sus resultados estándar.
• Estos extra salidas siempre están activos, permitiendo que los dispositivos externos, tales como un módem para ser controlados sin sesgo hacia adelante de los diodos de protección en los circuitos que puedan tener VCC completamente eliminado.
• El MAX3222, MAX3237, MAX3241 y están disponibles en el ahorro de espacio y paquetes de SMD.
• Aplicaciones:
  • Notebook, Subnotebook, y ordenadores de mano
  • Módems de alta velocidad
  • De baterías Equipo de
  • Equipo manual
  • Periféricos
  • Impresoras

• Baja Corriente de suministro:
  • 300μA (MAX3222/MAX3232/MAX3241)
  • 500μA (MAX3237)
• garantizadas Velocidad de datos:
  • 120kbps (MAX3222/MAX3232/MAX3241)
  • 250kbps (MAX3237-Operación Normal)
  • 1Mbps (MAX3237 Operación megabaudios)
• 1uA baja potencia apagado con receptores activos (MAX3222/MAX3237/MAX3241)
• través de flujo Pinout (MAX3237)
• cumple con las especificaciones EIA/TIA-232 Down to 3.0V
• garantizadas Mouse Manejabilidad (MAX3241)
• Pin compatible con estándares de la industria MAX232 (MAX3232)
• garantizadas Velocidad de respuesta:
  • 6V/μs (MAX3222/MAX3232/MAX3237/MAX3241)
  • 24V/μs (MAX3237 Operación megabaudios)
