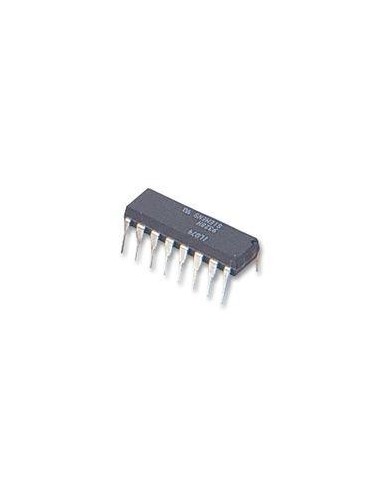

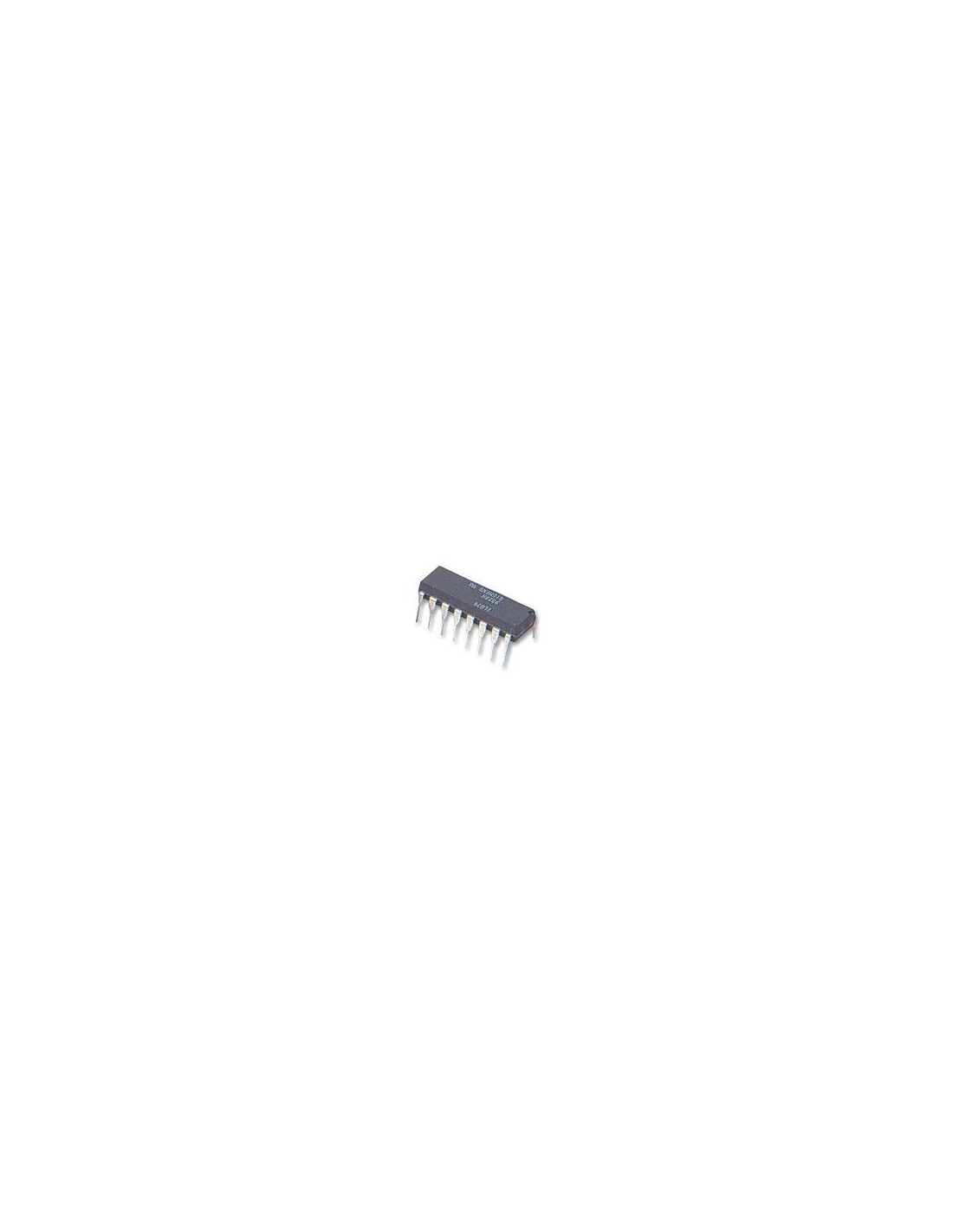

L293B QUAD PUSH PULL DRIVER

L293B QUAD PUSH PULL DRIVER

Descripción

• El L293 es un alto cuádruple media actual conductor H diseñado para proporcionar corrientes unidad bidireccional de hasta 1 A con voltajes de 4,5 V a 36 V.
• Está diseñado para conducir las cargas inductivas tales como relés, solenoides, DC y bipolar motores paso a paso , así como las cargas high-current/high-voltage otras aplicaciones de suministro positiva.
• Todas las entradas son compatibles con TTL.
• Cada salida es un tótem completo circuito de mando del poste con un disipador de transistores Darlington y un pseudo-fuente de Darlington.
• Los conductores están habilitadas en pares con los controladores 1 y 2 activado por 1, 2EN y los controladores 3 y 4 activado por 3, 4EN. Cuando una entrada de habilitación es alta, los controladores asociados están habilitados y sus resultados son activos y en fase con sus aportaciones.
• Cuando la entrada de habilitación es bajo, los conductores con discapacidad y sus resultados son excepcionales y en un estado de alta impedancia.
• Con las entradas de datos adecuados, cada par de conductores forman un completo-H (o puente) unidad reversible adecuado para aplicaciones de motor o solenoide.
• Externos de alta velocidad de salida de los diodos de sujeción debe ser utilizado para la supresión transitoria inductivo. Un terminal VCC1, separada de VCC2, se proporciona para las entradas lógicas para reducir al mínimo la disipación de energía del dispositivo.
• El L293 está diseñado para la operación de 0 ° C a 70 ° C.
