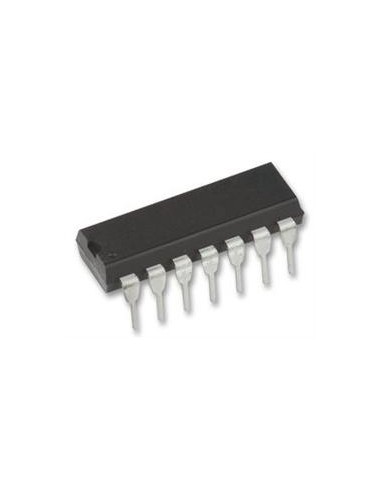

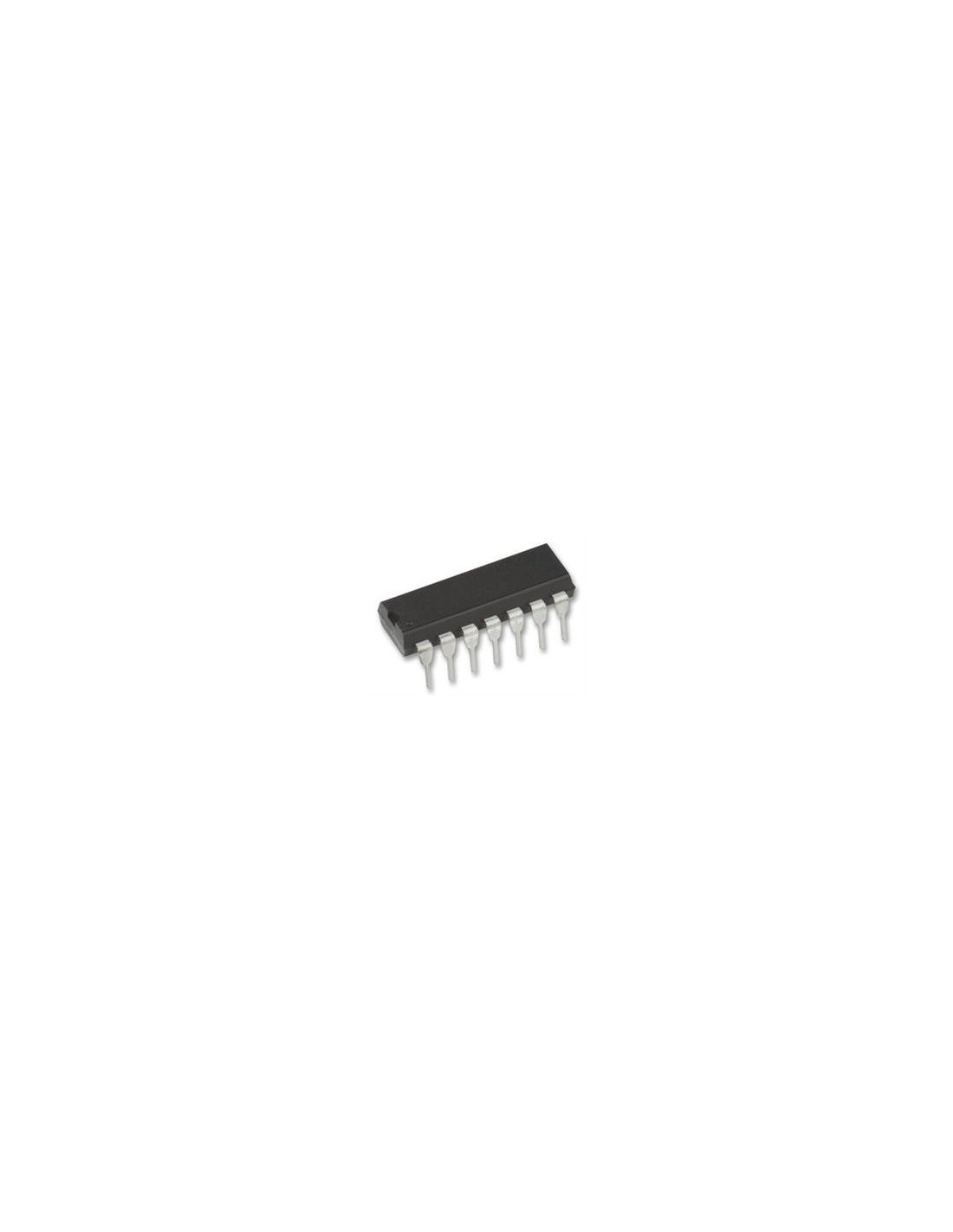

TLC556 CMOS GRAL PURPOSE TIMER 2-15V

CMOS GRAL PURPOSE TIMER

Especificaciones

El ICM7555 y TLC556 son CMOS temporizadores RC proporciona un rendimiento mejorado significativamente en los SE/NE555/6 estándar y 355 contadores de tiempo, mientras que al mismo tiempo ser sustitutos directos para los dispositivos en la mayoría de las aplicaciones. Mejora de los parámetros son de baja corriente de alimentación de amplio rango de operación de suministro de tensión, baja UMBRAL, desencadenar y corrientes de reset, no crowbarring de la corriente durante las transiciones de la producción, rendimiento de las frecuencias más altas y sin necesidad de desvincular CONTROL DE TENSIÓN para un funcionamiento estable.
Concretamente los controladores, el ICM7555 y ICM7556 son estables capaces de producir retrasos en la hora exacta o frecuencias.
El ICM7556 es un ICM7555 doble, con dos temporizadores que actúan independientemente unos de otros, compartiendo sólo el V + y GND. En el modo de un solo tiro, el ancho de pulso de cada circuito es controlada con precisión por una resistencia y un capacitor externos.
Para la operación astable como oscilador, la frecuencia de funcionamiento libre y el ciclo de trabajo son a la vez controlada con precisión por dos resistencias externas y un condensador.
A diferencia de los 555 bipolar ordinario / 6 dispositivos, el terminal CONTROL DE TENSIÓN no necesita ser disociadas con un condensador.
Los circuitos se activan y restablecer al caer (negativo) de onda, y el inversor de salida puede fuente o sumidero de corrientes lo suficientemente grande como para conducir cargas TTL, o proporcionar compensaciones mínimas para conducir CMOS de cargas.

Características

• Baja Corriente TLC556. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120μA
• Extremadamente baja de entrada Corrientes. . . . . . . . . . . . . . . . . 20PA
• Operación de alta velocidad. . . . . . . . . . . . . . . . . . . . . . . De 1MHz
• Rango de voltaje de suministro garantizado. . . . . . . . . 2V a 15V
• Estabilidad de temperatura. . . . . . . . . . . . 0,005% / ° C a 25oC
• Función de restablecimiento normal - No Crowbarring de Venta
• Durante la transición de salida se puede utilizar con elementos superiores Calendario de impedancia de 555 Regular / 6 durante más tiempo RC constantes de tiempo
• Tiempo de microsegundos a través de horas
• Funciona en ambos astable y monoestable
• Modos ajustable
• Ciclo de fuente de salida de alta / Driver Lavabo puede conducir TTL / CMOS
• Salidas tienen muy bajo Compensaciones, HI y LO
