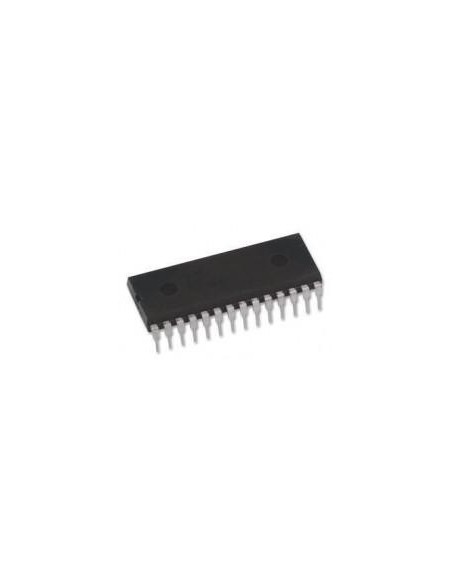

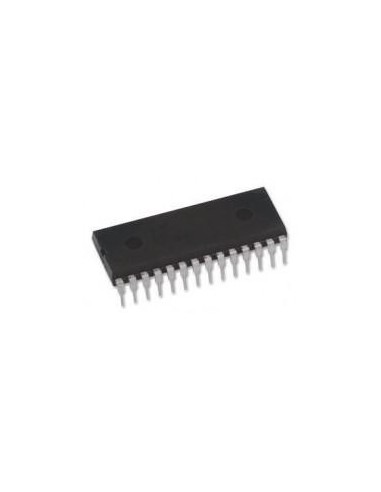

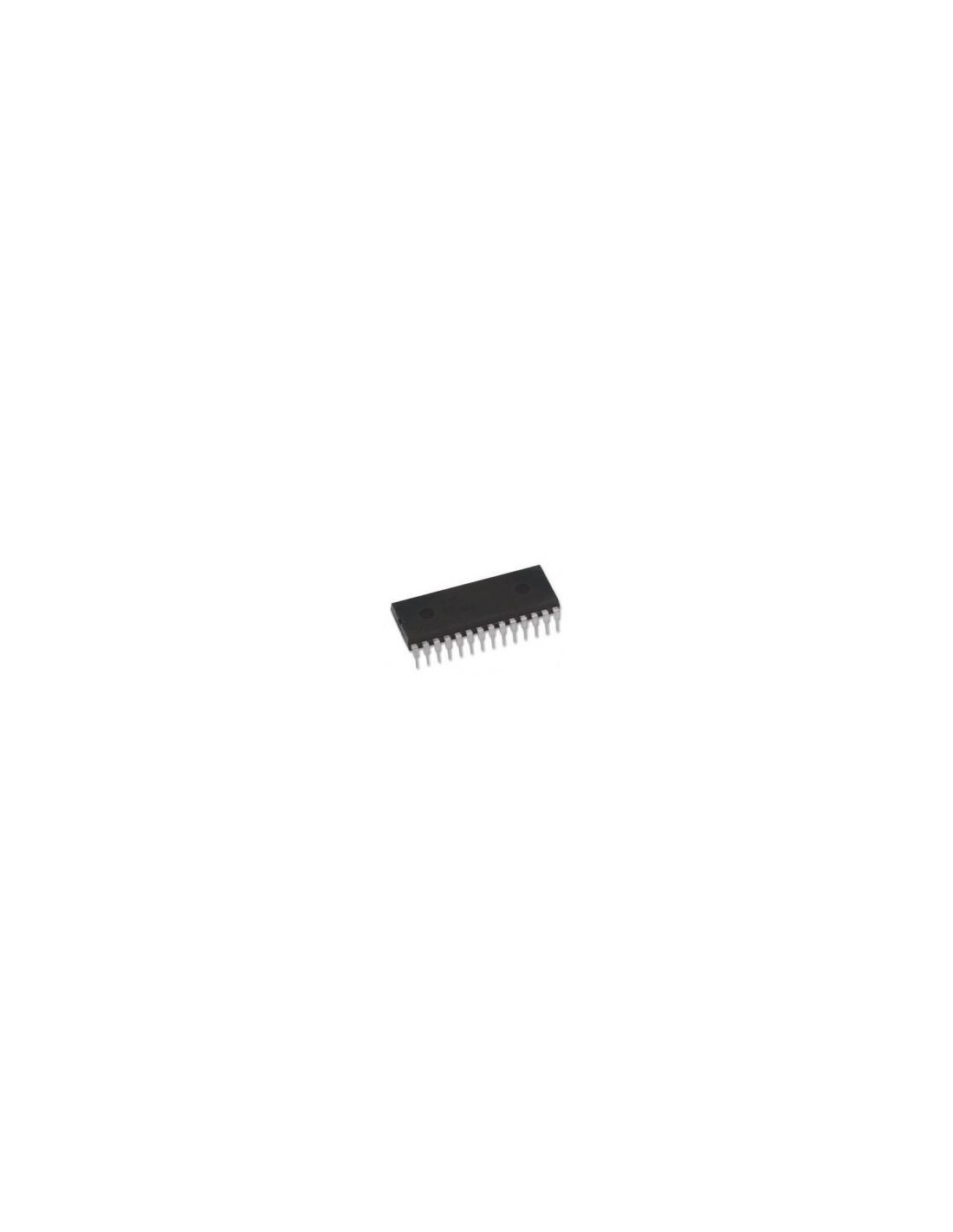

10MHZ UNIV COUNTER C.A. LED

10MHZ UNIV COUNTER C.A. LED

Descripción

El ICM7216A y ICM7216B están plenamente integrados los contadores de temporizador con los controladores de pantalla de LED. Combinan un oscilador de alta frecuencia, un contador de base de tiempo de diez años, un 8-contador de décadas de datos y dispositivos de cierre, un decodificador de 7-segmento, multiplexores de dos dígitos y de 8-segmentos y 8 dígitos que los conductores directamente con discos grandes monitores de multiplexación LED.
Las entradas tienen un contador de frecuencia máxima de 10MHz en la frecuencia y los modos de la lucha contra la unidad y 2MHz en los otros modos. Ambas entradas son entradas digitales.
En muchas aplicaciones, la amplificación y el nivel de cambio deberán obtener un apropiado señales digitales de estos insumos.
El ICM7216A y ICM7216B puede funcionar como un contador de frecuencia, contadores de tiempo, relación de frecuencia (FA / FB), contador, contador de tiempo de intervalo o como un contador totalizador.
El contador utiliza ya sea un 10MHz o 1MHz base de tiempo de cristal de cuarzo.
Para el período y el intervalo de tiempo, la base de tiempo de 10 MHz proporciona una resolución 0.1μs.
En el promedio del período y el tiempo promedio de intervalo, la solución puede estar en el rango de nanosegundos.
En el modo de frecuencia, el usuario puede seleccionar los tiempos de acumulación de 0.01s, 0.1s, 1s y 10s.
Con un tiempo de 10s acumulación, la frecuencia se pueden visualizar a una resolución de 0,1 Hz en el dígito menos significativo.
Hay 0.2s entre las mediciones en todos los rangos.
Las funciones ICM7216D como un contador de frecuencia única, como se describe anteriormente.
Todas las versiones del ICM7216 incorporar cero a la izquierda borrado.
La frecuencia se muestra en kHz.
En el ICM7216A y ICM7216B, el tiempo se muestra en micras.
La pantalla es multiplexada en 500Hz con un 12,2% de ciclo para cada dígito.
El ICM7216A está diseñado para pantallas de ánodo común con las corrientes típico segmento máximo de 25 mA.

Características ICM7216A

• Funciones También como un contador de época, la Unidad contra, Frecuencia Proporción contra o intervalo de tiempo contra
• 1 ciclo, 10 ciclos, 100 ciclos, 1000 ciclos en el Período, frecuencia Ratio e intervalo de tiempo Modos de Medidas
• Período De 0.5μs a 10s
