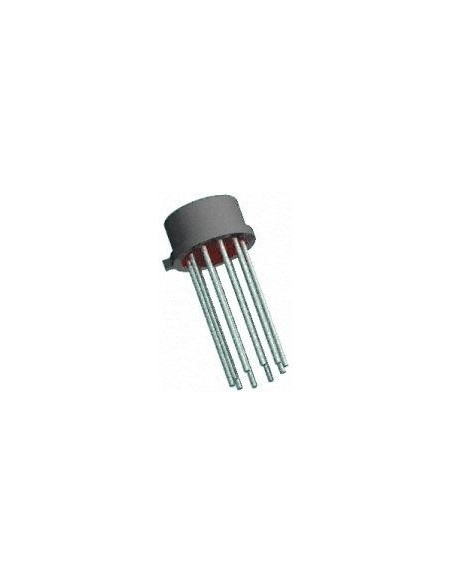

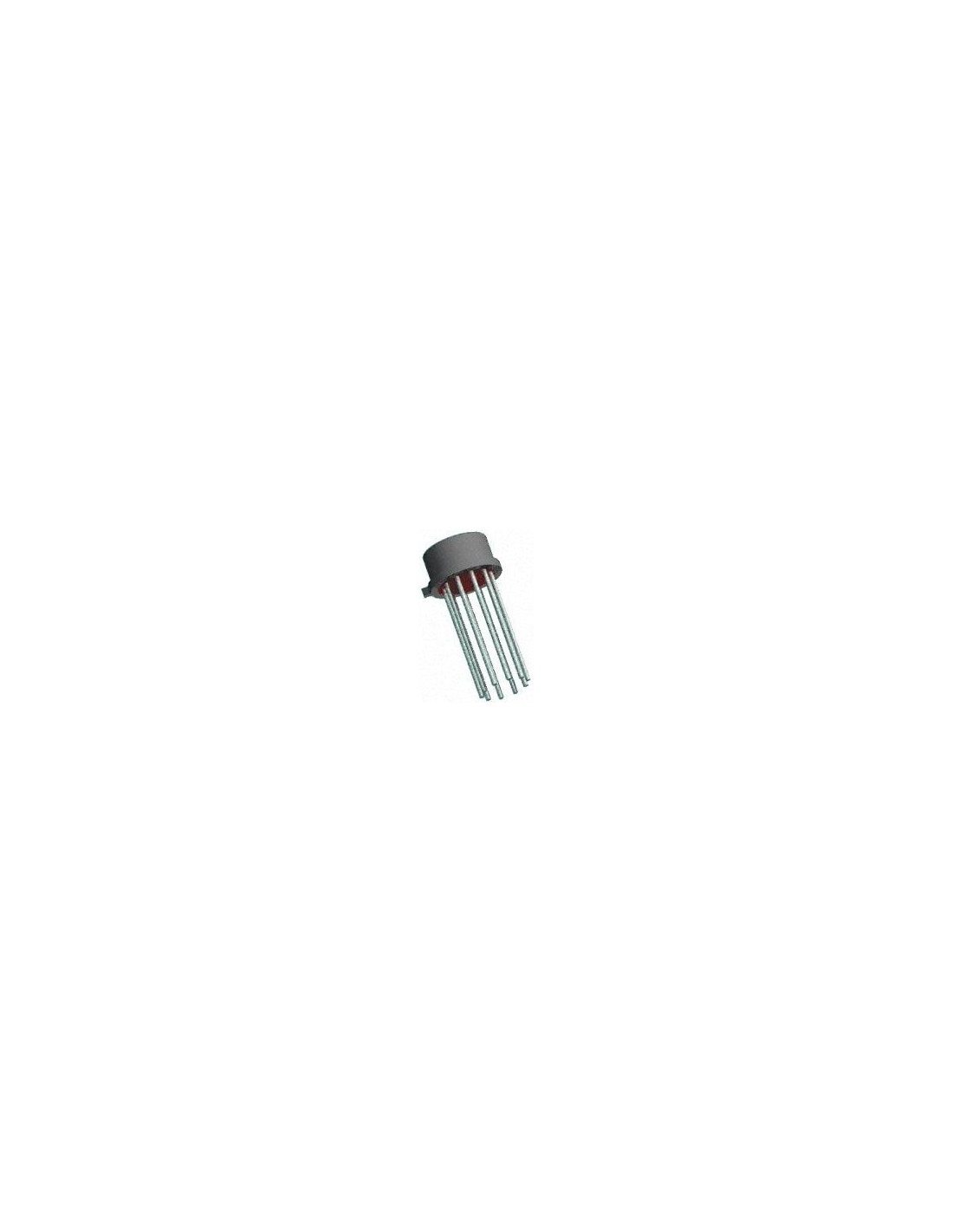

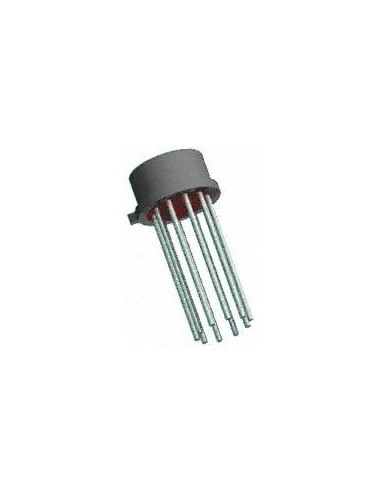

VOLTAGE COMPARATOR TO-5

VOLTAGE COMPARATOR TO-5

Descripción

El LM111, LM211 y LM311 son comparadores de tensión que tienen las corrientes de entrada de casi mil veces menor que los dispositivos como el LM106 o LM710. También están diseñados para funcionar en una amplia gama de tensiones de alimentación: de tipo amplificador ± 15V op suministros hasta el único 5V de alimentación utilizada para la lógica de IC. Su producción es compatible con RTL, DTL y TTL, así como circuitos MOS. Además, pueden conducir lámparas o relés, conmutación de tensiones de hasta 50V, como en las corrientes de hasta 50 mA.

Tanto las entradas y las salidas de los LM111, LM211 o el LM311 puede ser aislado de tierra del sistema, y la salida puede manejar las cargas que se refiere a tierra, la alimentación positiva o la negativa de suministro. Desplazamiento de equilibrio y la capacidad de estrobo se proporcionan y salidas pueden ser de alambre OR'ed. Aunque más lento que el LM106 y LM710 (200 ns el tiempo de respuesta frente a 40 ns) de los dispositivos también son mucho menos propensos a las oscilaciones espurias. El LM111 tiene la misma configuración de pines como el LM106 y LM710.

Características

• Funciona de prestación única 5V
• Corriente de entrada: 150 max nA. respecto a la temperatura
• Desplazamiento actual: 20 Max nA. respecto a la temperatura
• Tensión diferencial de entrada: ± 30V
• Consumo de energía: 135 mW a ± 15V
