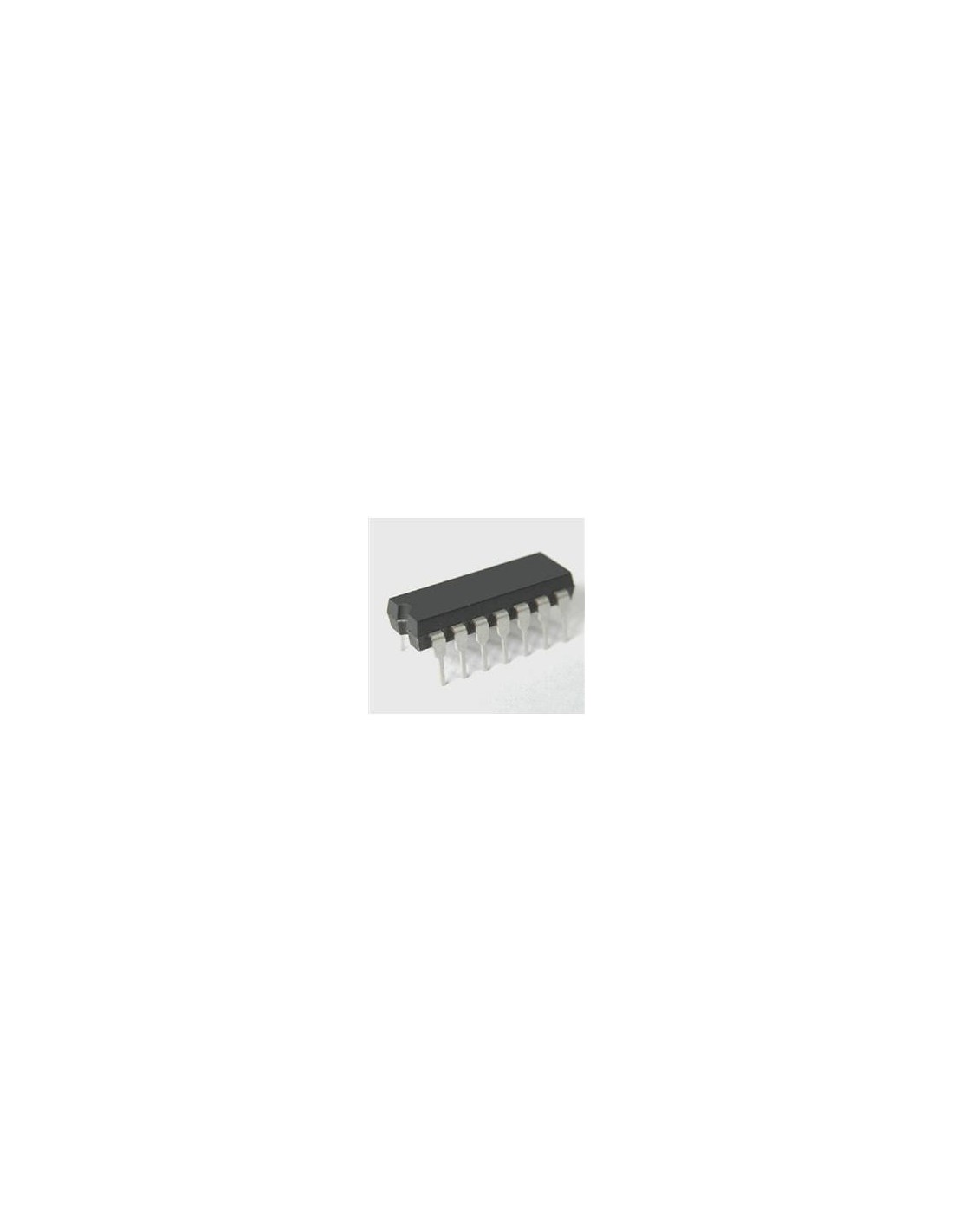

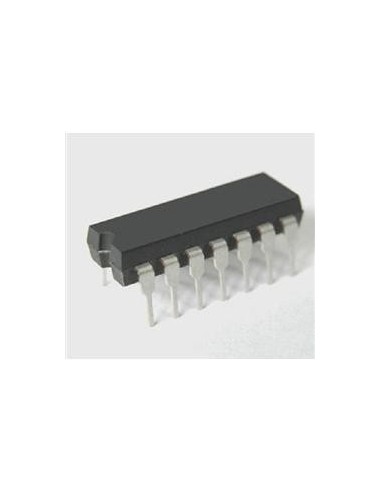

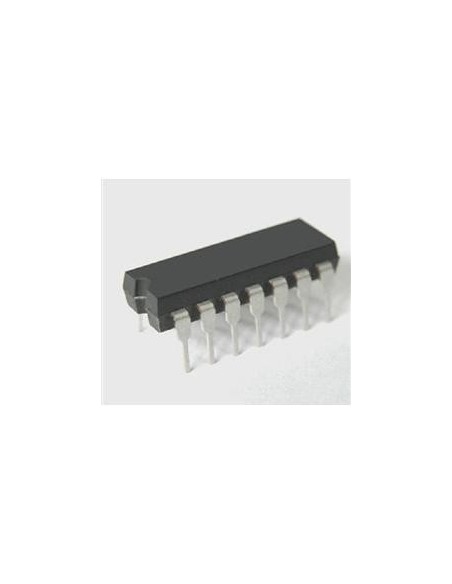

RS485/RS422 TRANSCEIVER

Transceptores, de alta velocidad (10Mbps),Slew - Tarifa - Limited RS-485/RS-422

Descripción:

• El MAX3080-MAX3089 transceptores de alta velocidad para RS-485/RS-422 comunicación contienen un conductor y un receptor.
• Estos dispositivos ofrecen a prueba de circuitos de seguridad, lo que garantiza una lógica de salida del receptor de alta cuando la insumos receptor están abiertos o en cortocircuito.
• Esto significa que la salida del receptor será una lógica de alto si todos los transmisores en un autobús terminados son discapacitados (alta impedancia).
• La MAX3080/MAX3081/MAX3082 presentan menos mató a los conductores que reduzcan al mínimo índice de EMI y reducir los reflejos causadas por los cables mal terminado, lo que permite libre de errores de transmisión de datos de hasta 115kbps.
• El MAX3083/MAX3084/MAX3085 ofrecen mayor producción de conductor mató a los límites de velocidad, lo que permite transmitir una velocidad de hasta 500kbps.
• El MAX3086/MAX3087/MAX3088 's conductor tasas mató no se limitan, lo que acelera la transmisión a 10Mbps posible.
• La velocidad de subida es MAX3089 seleccionable entre 115kbps, 500kbps, y de 10 Mbps por la conducción de un pin con el selector de tres de un solo Estado conductor.
• Estos transmisores-receptores suelen llamar 375μA de la oferta de corriente cuando se descarga, o cuando está totalmente cargado con el conductores discapacitados.
• Todos los dispositivos tienen una 1/8-unit-load impedancia de entrada del receptor que permite hasta 256 transmisores-receptores en el autobús.
• El MAX3082/MAX3085/MAX3088 están destinados a halfduplex las comunicaciones, mientras que el MAX3080/MAX3081 / MAX3083/MAX3084/MAX3086/MAX3087 están destinados para comunicaciones full-duplex.
• El MAX3089 es seleccionable entre half-duplex y el funcionamiento full-duplex.
• Ello también cuenta con receptor programables de manera independiente y la fase de salida del transmisor a través de ejes independientes.

• True Fail-Safe receptor manteniendo al mismo tiempo
• EIA/TIA-485 Compatibilidad reforzada Slew-Rate Facilita la limitación de
• Libre de errores de transmisión de datos
• 1nA bajo la modalidad de apagado actual
• Pin-Selectable Full / Half-Duplex Operación
• Fase controles para corregir de par trenzado
• Reversión
• permiten hasta 256 receptores en el autobús
