Introducción

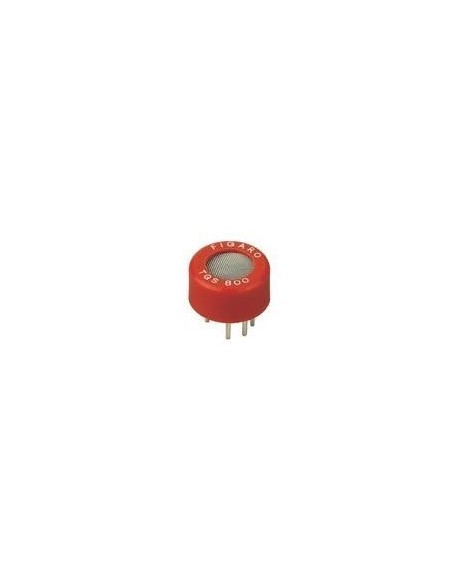

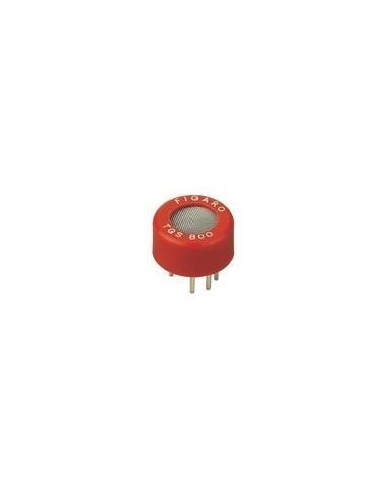

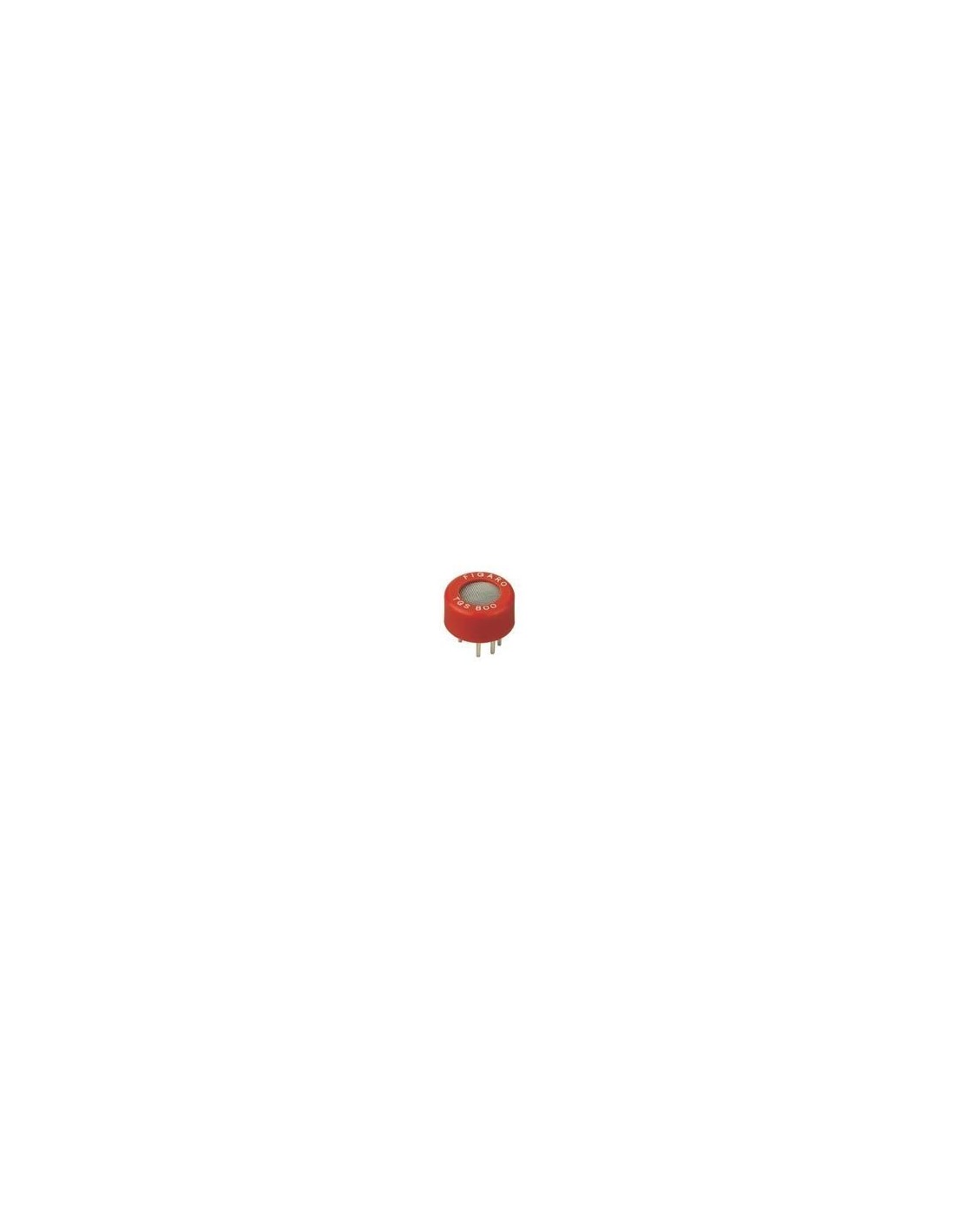

El TGS800 es un sensor de gas Taguchi. La resistencia de un trozo de óxido de metal contaminados varía dependiendo del gas con los que entra en contacto. Debido a que el sensor de temperatura se satura por completo con el sensor de vapor de agua también contiene un elemento de calefacción que calienta hasta unos 300 ° C. Hay toda una serie de sensores de TGS, donde la diferencia radica en la sensibilidad a los gases específicos, que se relaciona con el óxido del metal y la temperatura de trabajo.

La TGS800 de acuerdo a la hoja de datos de un sensor para medir la calidad del aire y la respuesta a los contaminantes del aire en general. Más específicamente, que es sensible a: hidrógeno, etanol, monóxido de carbono, amoníaco y metano, con el fin de la sensibilidad en los primeros sensibles. Se trata de un enkeldraads sensor. Esto significa que sólo contiene 1 calefacción. Esta es la TGS800 diseñado para uso continuo de hasta 3 días, debido a que necesita para secar de tiro.

Características

La conexión es fácil. El sensor incluye 6 pines, agrupados en 2 grupos de 3 pines que son simétricas entre sí. El pin central de cada grupo es la conexión del elemento calefactor. Este elemento debe ser suministrado con 5V. La polaridad no importa, de hecho, puede que incluso de CA. De los restantes 4 pines son los pines de cada lado son iguales a 1. Una vez más, no la polaridad. Si utilizo el pie del pie de un tubo de edad. El sensor se puede aunque sea desplegada en 2 formas diferentes, pero que no hace nada para el buen funcionamiento.

Vego proporciona un circuito y explicar sus sensores gran libro. Un microcontrolador es aún más fácil. La resistencia variable está conectado con el conversor AD. Esto debe ser capaz de medir la resistencia entre 10 kOhm y 130 kOhm.
