CTV,RGB,VIDEO OUTPUT

CTV,RGB,VIDEO OUTPUT

DESCRIPCIÓN GENERAL

El TDA3505 y TDA3506 son circuitos integrados monolíticos que desempeñan funciones de control en un decodificador de vídeo PAL / SECAM. El TDA3505 es negativo para las señales de diferencia de color - (RY), - (POR) y el TDA3506 es positivo para las señales de diferencia de color + (RY), + (POR).
Las señales de entrada requeridos son: diferencia de luminancia y color (negativo o positivo) y 3-pulso nivel de castillo de arena con fines de control.
Lineal señales RGB se pueden insertar de una fuente externa. Las señales de salida RGB se encuentran disponibles para la conducción de las etapas de salida de vídeo. Los circuitos de proporcionar parada automática de control del tubo de imagen.

Especificaciones

• Video control combination circuit with automatic cut-off control
• Supply voltage max. 24V
• Rango de temperatura:. 0°C to 70°C

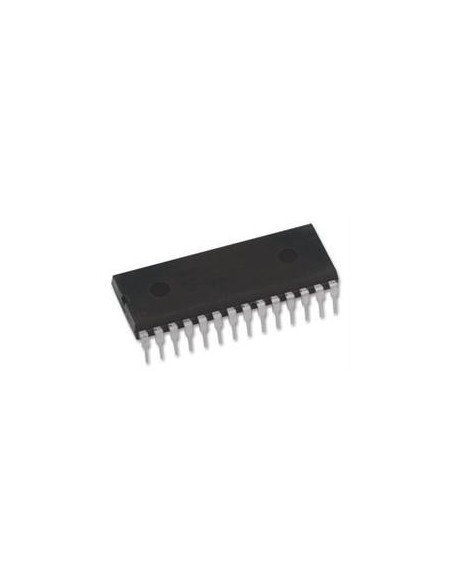

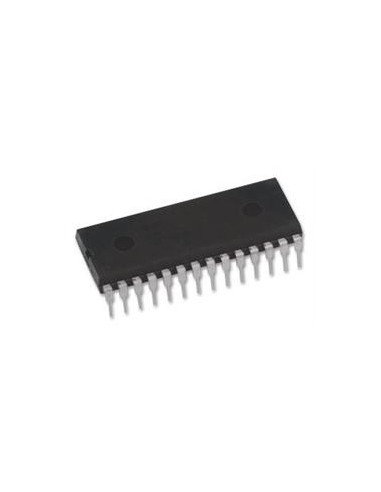

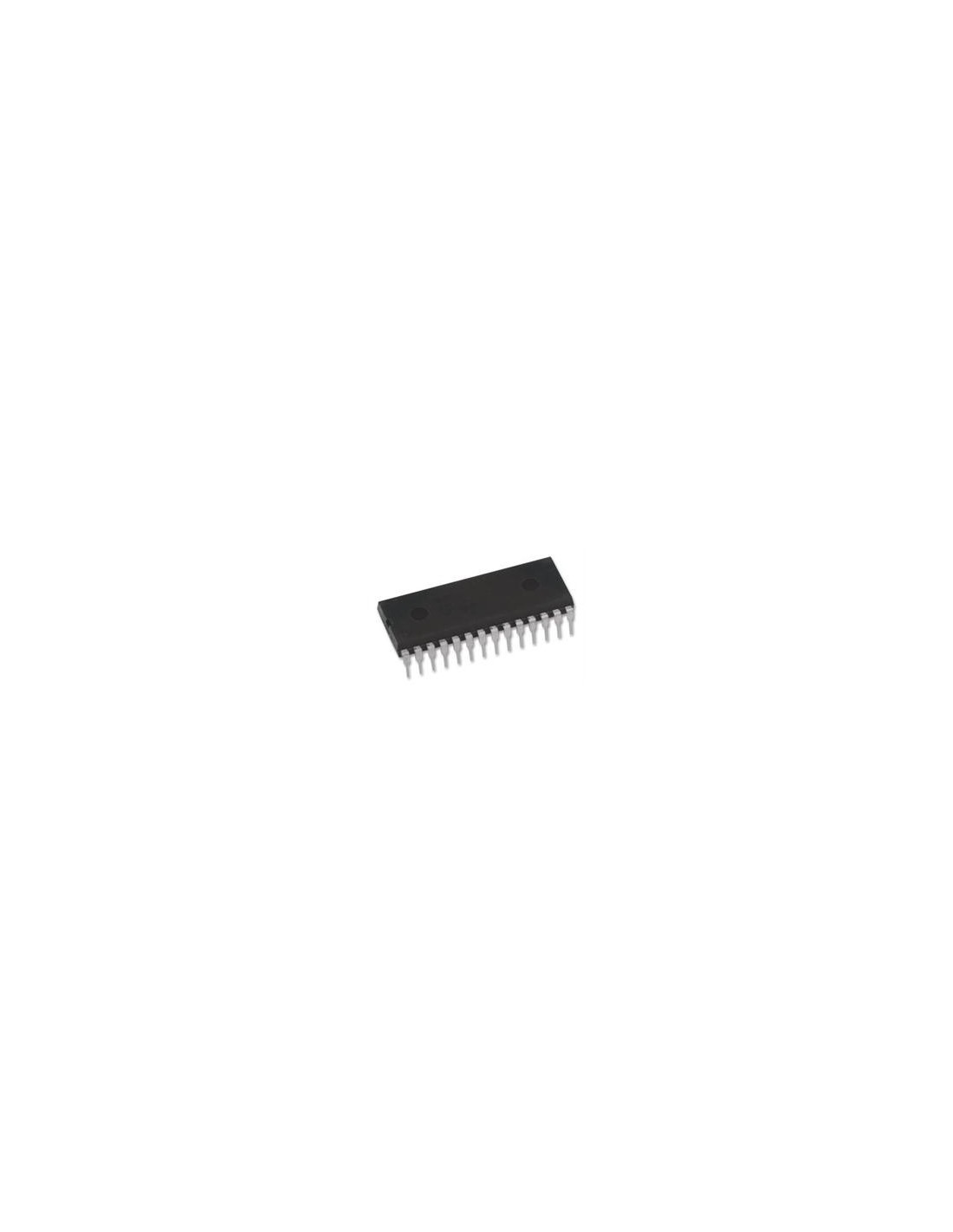

• DIP-28
