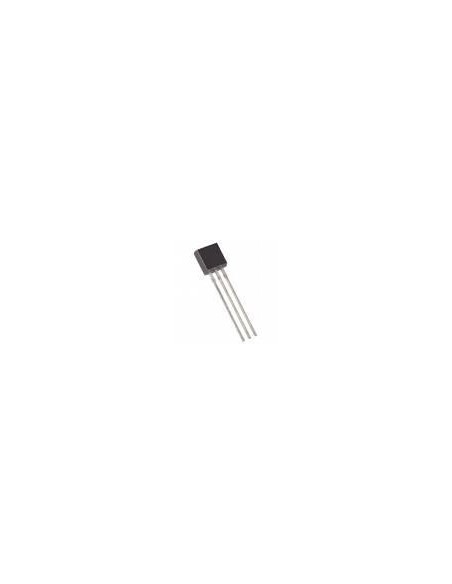

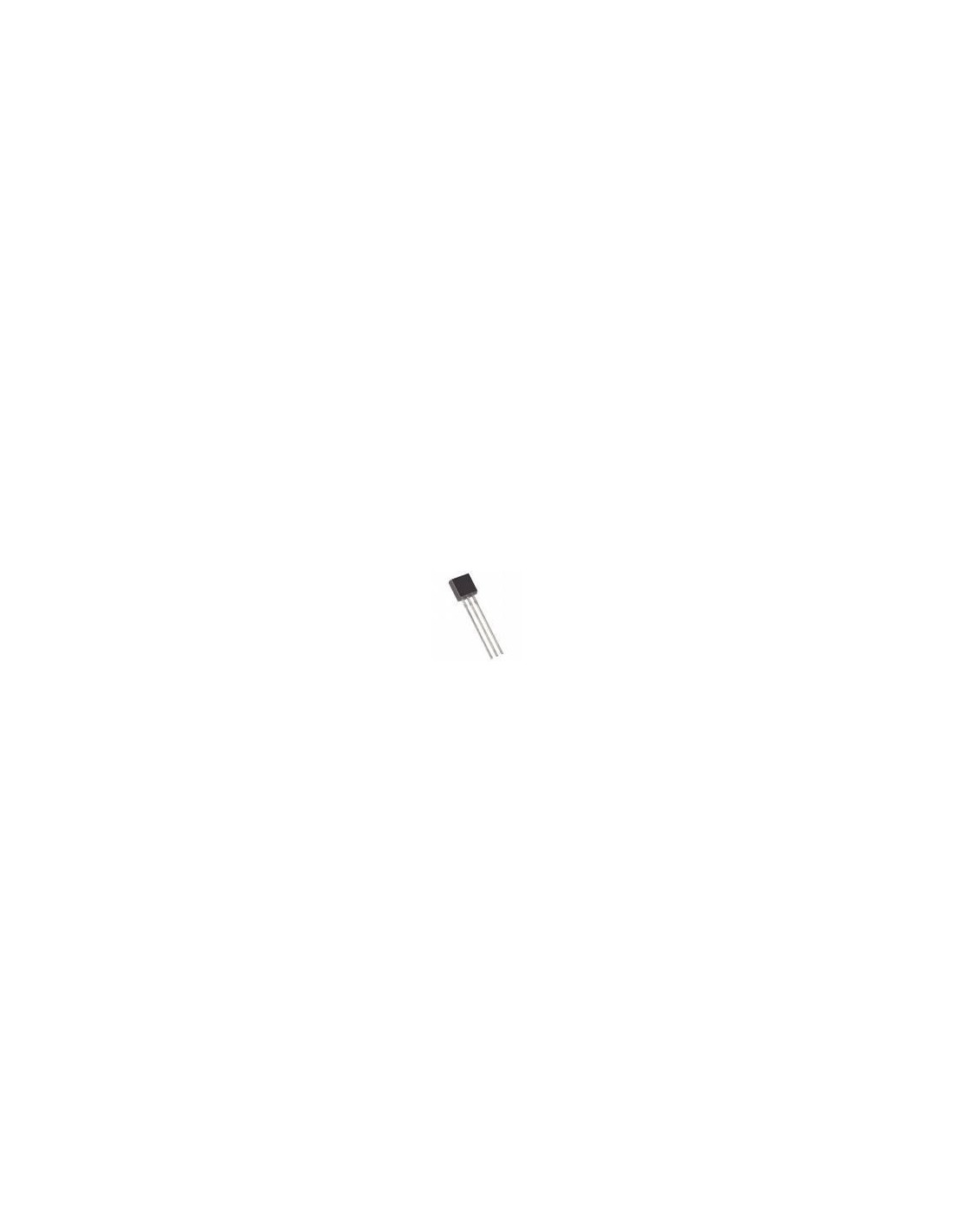

DZ SENSOR De TEMPERATURA 0-100ºC

SENSOR DE TEMPERATURA

Descripción

La serie LM35 son precisión integrado los sensores de temperatura del circuito, cuya tensión de salida es linealmente proporcional a la Celsius (centígrados) la temperatura. El LM35 por lo tanto tiene una ventaja sobre los sensores de temperatura lineal, calibrado en grados Kelvin, que el usuario no está obligado a restar una gran tensión constante de su producción para obtener la ampliación centígrados conveniente. El LM35 no requiere calibración externa o el recorte de proporcionar una precisión típica de ± ¼ ° C en la temperatura ambiente y ± ¾ ° C en un rango completo desde -55 hasta 150 ° C de temperatura. De bajo coste que está garantizada por el recorte y la calibración a nivel de la oblea. La baja impedancia de salida LM35, la salida lineal, y la calibración inherentes precisa hacer la interfaz con los circuitos de lectura o control especialmente fácil. Puede ser usado con fuentes de alimentación individuales, o con más y menos suministros. Como se señala sólo 60 μA de su oferta, ha muy baja auto-calefacción, menos de 0,1 ° C en el aire quieto. El LM35 está calificada para operar en un rango de -55 ° a +150 ° C de temperatura, mientras que el LM35C está clasificado para un rango de -40 ° a +110 ° C (-10 ° con una mayor exactitud). La serie LM35 está disponible en paquetes herméticos A-46 paquetes de transistores, mientras que el LM35C, LM35CA, y LM35D también están disponibles en el plástico-92 paquete de transistores. El LM35D también está disponible en una superficie de plomo 8-montar el paquete pequeño y un esbozo de plástico encapsulado TO-220.

Características

• Calibrado directamente en grados Celsius (centígrados)
• Lineal + 10,0 mV / ° C factor de escala
• 0,5 ° C de precisión avalables (a +25 ° C)
• Clasificación para la gama completa -55 ° a +150 ° C
• Apto para aplicaciones remotas
• Bajo costo debido a la oblea de poda de nivel
• Funciona con 4 a 30 voltios
• Menos de 60 fuga de corriente μA
• Bajo nivel de calefacción, 0,08 ° C en el aire en calma
• No linealidad sólo ± ¼ ° C típico
• La salida de baja impedancia, 0,1 ohmios de carga de 1 mA
