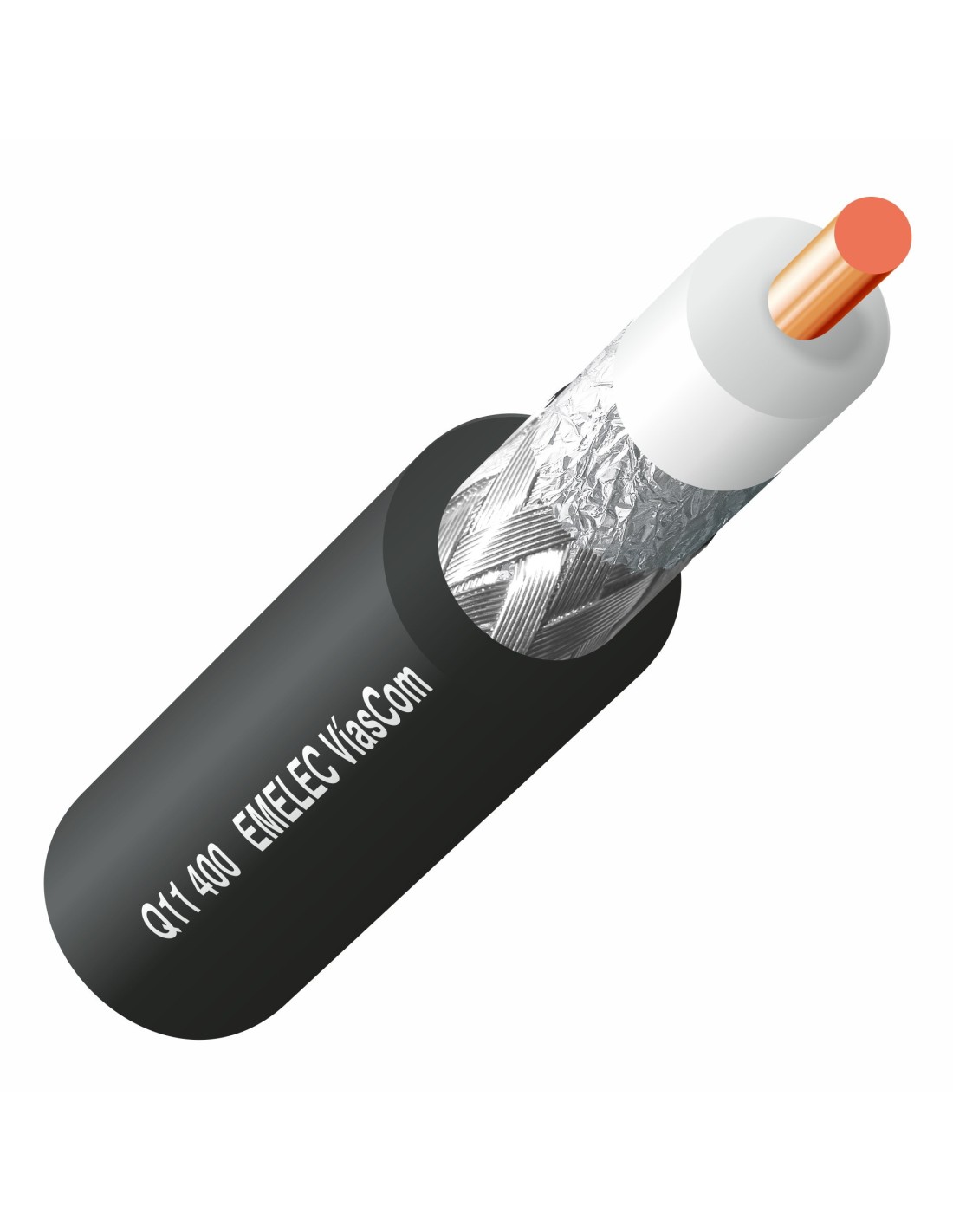

CABLE COAXIAL LMR400-RF400 50Ω BAJA PERDIDA

Serie Q11-400 Cable Coaxial RG 400 50Ω

Descripción del producto

2,74 mm CCA + 7,24 mm FPE.
Doble Pantalla Cinta Al + Trenza TC 85% cobertura.
Ø Exterior: 10,29 mm.

Estos cables están diseñados para el conexionado de antenas en sistemas inalámbricos. Tienen menos pérdida que los cables coaxiales MIL-C-17. Equivalentes Q11 400: RF 8 AU, RF 213 U, RF 214 Q11 195: RF 58 CU, RF 142, RF 223 Q11 100A: RF 174 U, RF 316.

Presentación

Bobina de 100mts.

Características

Conductor: CCA Rígido 2,74 mm
Dieléctrico: FPE 7,24 mm
Pantalla 1: Cinta Aluminio unida al dieléctrico
Pantalla 2: Trenza cobre estañado Cobertura 85%
Funda: PE
Color funda: Negro

Características físicas

Temperatura de servicio: -40 ºC / +85 ºC

Características eléctricas

Tensión máxima CA: 49 V.
Impedancia: 50±3 Ω
Capacidad: 78,4 pF/m
Velocidad de Propagación: 85,0 %
Pérdida de Retorno: ≥ 20 dB
Efectividad del Apantallamiento: ≥ 90 dB
Inner Conductor DCR: 4,6 Ω/km
Outer Shield DCR: 5,4 Ω/km
Voltage withstand: 2.500,0 Volts DC
Spark Test: 8.000 VRMS
Atenuación (20 ºC):
