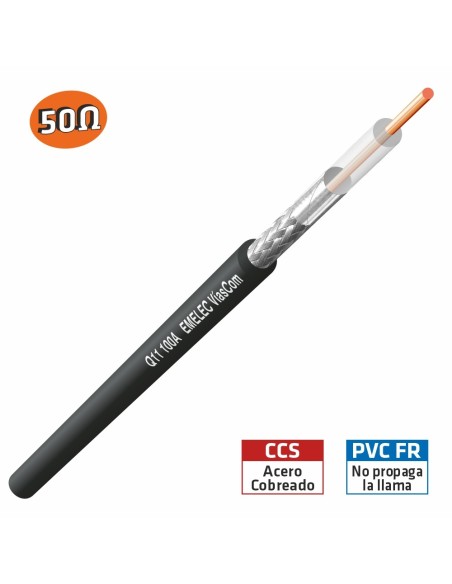

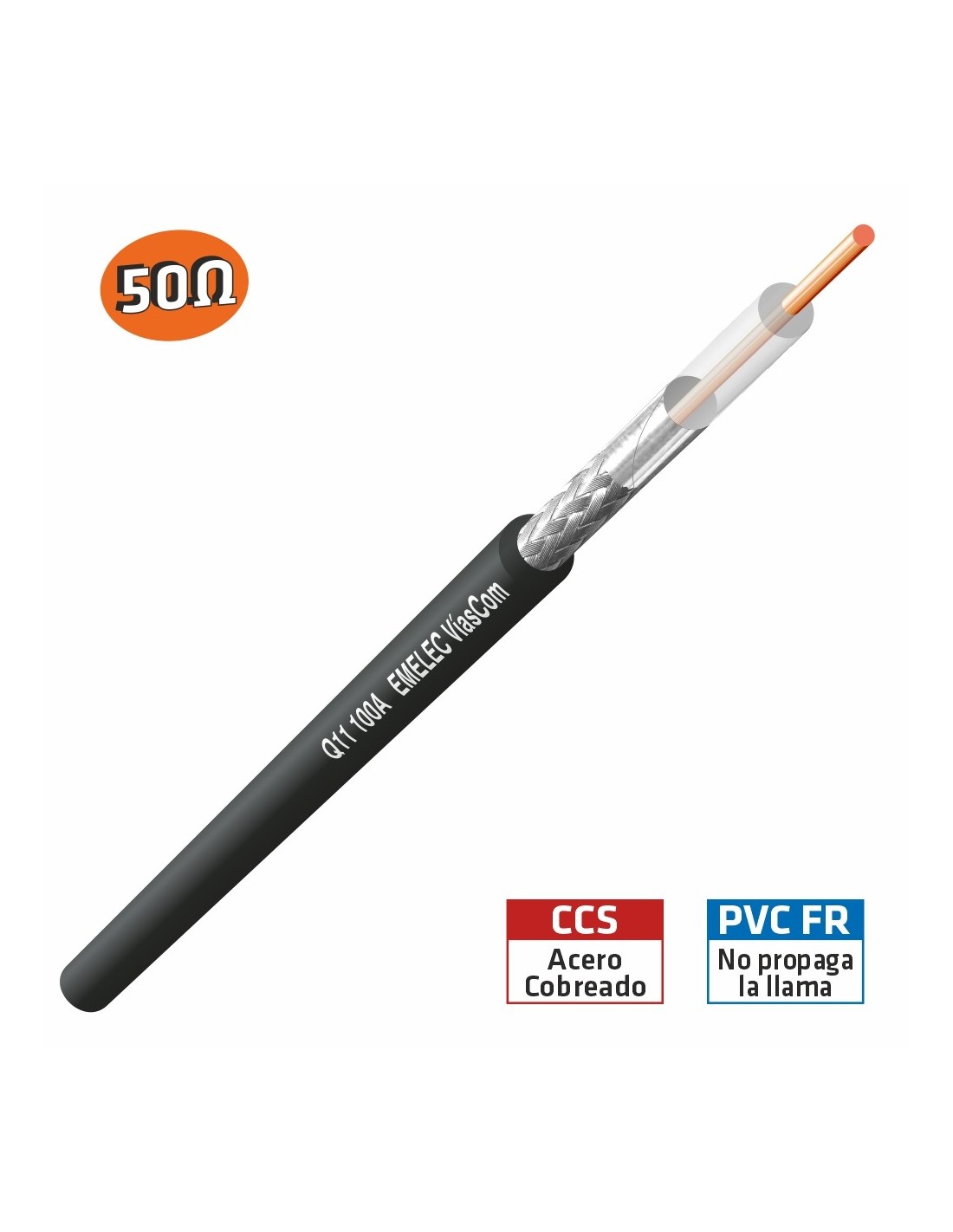

CABLE COAXIAL RF100A 50Ω BAJA PERDIDA

Serie Q11-100A Cable Coaxial RF100 A 50Ω

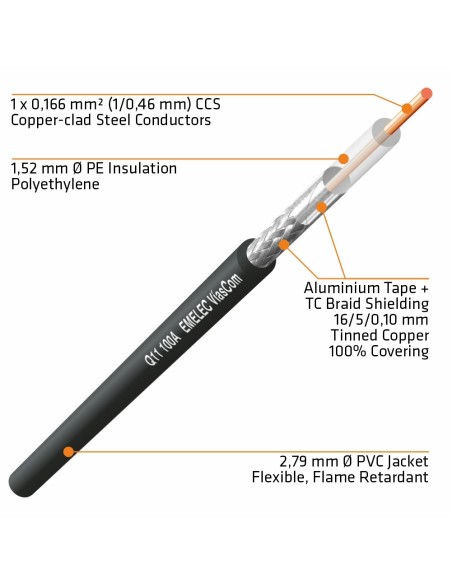

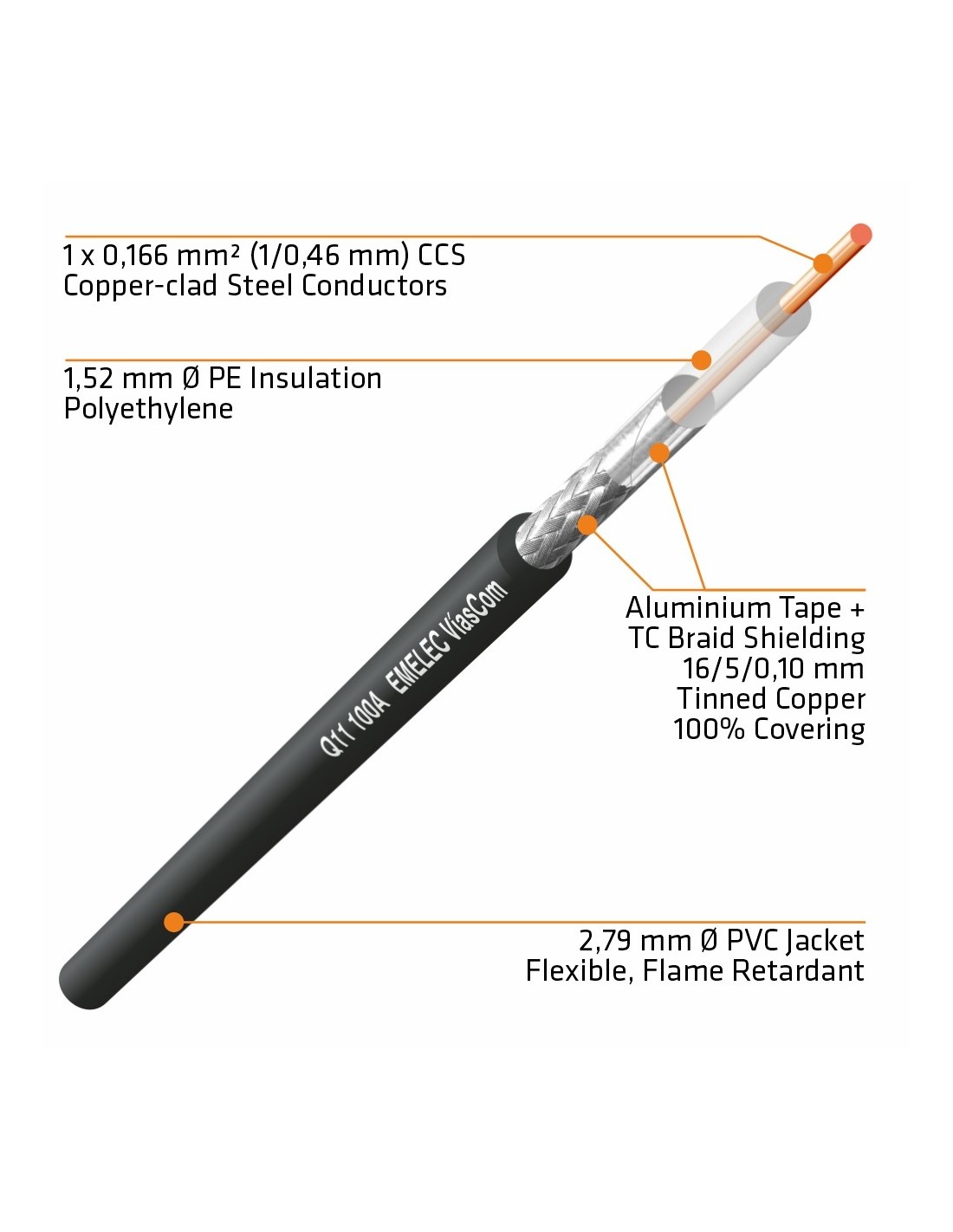

Descripción del producto

0,46 mm CCS + 1,52 mm Solid PE.

Doble Pantalla Cinta Al + Trenza TC 92% cobertura.

Ø Exterior: 2,79 mm.

Estos cables están diseñados para el conexionado de antenas en sistemas inalámbricos. Tienen menos pérdida que los cables coaxiales MIL-C-17. Equivalentes Q11 400: RF 8 AU, RF 213 U, RF 214 Q11 195: RF 58 CU, RF 142, RF 223 Q11 100A: RF 174 U, RF 316

Características

Conductor: CCS Rígido 0,46 mm

Dieléctrico: PE Sólido 1,52 mm

Pantalla 1: Cinta Aluminio

Pantalla 2: Trenza cobre estañado Cobertura 92%

Funda: PVC retardante de llama

Color funda: Negro

Características físicas

Temperatura de servicio: -40 ºC / +85 ºC

Características eléctricas

Tensión máxima CA: 49 V.
Impedancia: 50±3 Ω
Capacidad: 101,1 pF/m
Velocidad de Propagación: 66,0 %
Pérdida de Retorno: ≥ 20 dB
Efectividad del Apantallamiento: ≥ 90 dB
Inner Conductor DCR: 340,0 Ω/km
Outer Shield DCR: 31,2 Ω/km
Voltage withstand: 500,0 Volts DC
Spark Test: 2.000 VRMS
Atenuación (20 ºC):
