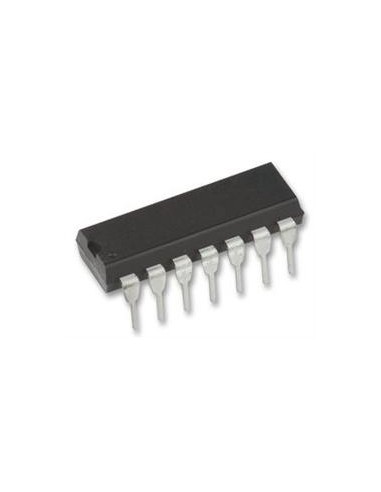

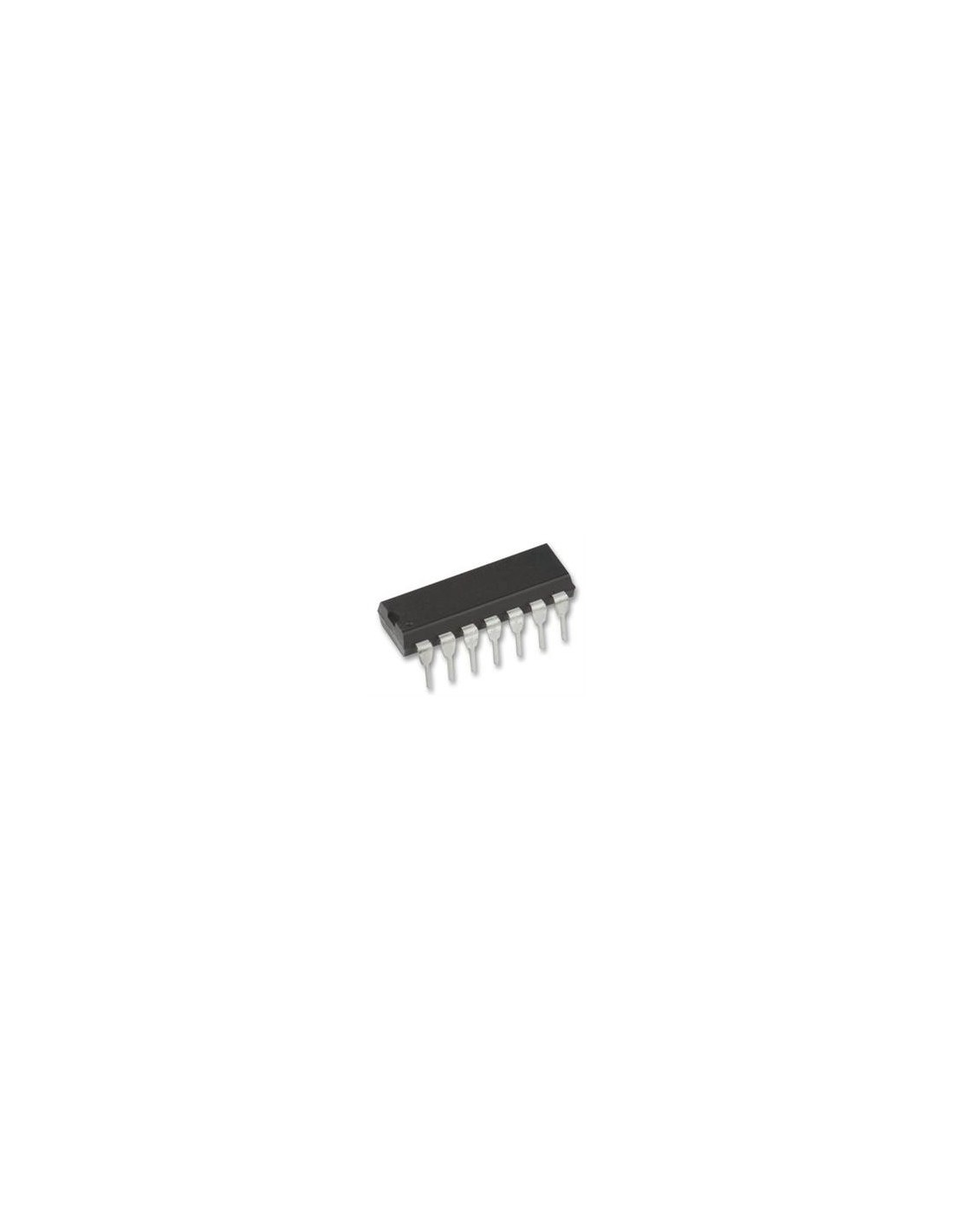

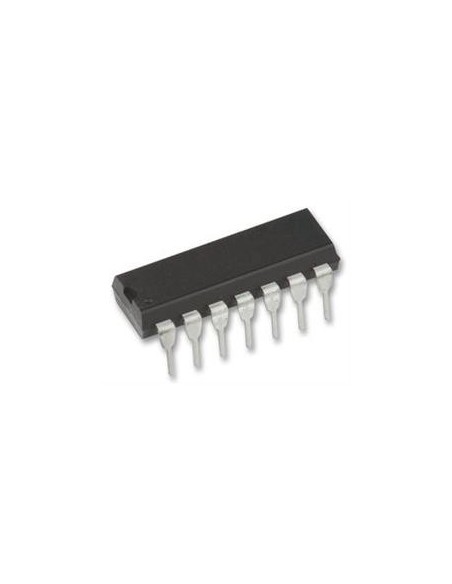

QUAD LOW-OFFSET OP.AMPL.

Quad Low-Offset / Low-Power Operational Amplifier

Descripción

El OP400 ofrece una entrada muy baja tensión de desplazamiento de menos de 150 μV con una desviación de menos de 1,2 μV / ° C, garantiza todo el rango de temperatura de militares. Ganancia de lazo abierto de la OP400 es más de 5 millones en una carga de 10 kΩ, entrada de corriente de polarización es inferior a 3 NA, CMR tiene más de 120 dB, y PSRR sea inferior a 1,8 μV / V. On-chip Zener Zap recorte se utiliza para lograr la entrada de bajo voltaje de desvío de la OP400 y elimina la necesidad de anulación de compensación. El OP400 se ajusta a la industria del quad-pinout estándar, que no tiene terminales nulo.

El OP400 ofrece bajo consumo de energía, que ganan menos de 725 μA por amplificador. El total de corriente consumida por este amplificador quad es menor que la de un OP07 único, sin embargo, el OP400 ofrece mejoras significativas en este sector-amplificador operativo estándar. La densidad de ruido de tensión de la OP400 es un bajo 11 nV / â Hz a 10 Hz, la mitad de los dispositivos más competitivos. El OP400 es el pin-compatible con el LM148, HA4741, RM4156, y LT1014 amplificadores operacionales y se puede utilizar para actualizar los sistemas con estos dispositivos. El OP400 es una opción ideal para aplicaciones que requieren varios amplificadores de precisión de funcionamiento y donde el consumo de baja potencia es fundamental.

CARACTERÍSTICAS

• Baja Tensión offset de entrada 150 V
• Max Baja Tensión de offset de enmalle de deriva, más de -55 ° C a +125 ° C 1,2 pV / C
• Máx bajo suministro de corriente (por amplificador) 725 A
• Pagar Máximo Max-Loop Gain 5000 V / mV de entrada min Blas actual 3 nA
• Max Ruido Bajo Voltaje Densidad 11 nV / ÷ Hz a 1 kHz estable con grandes cargas capacitivas 10 nF
