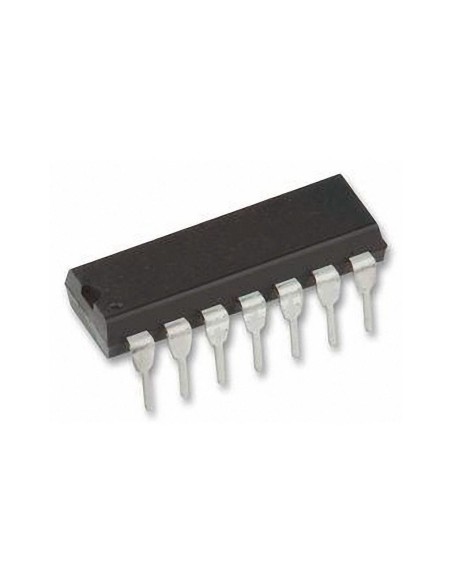

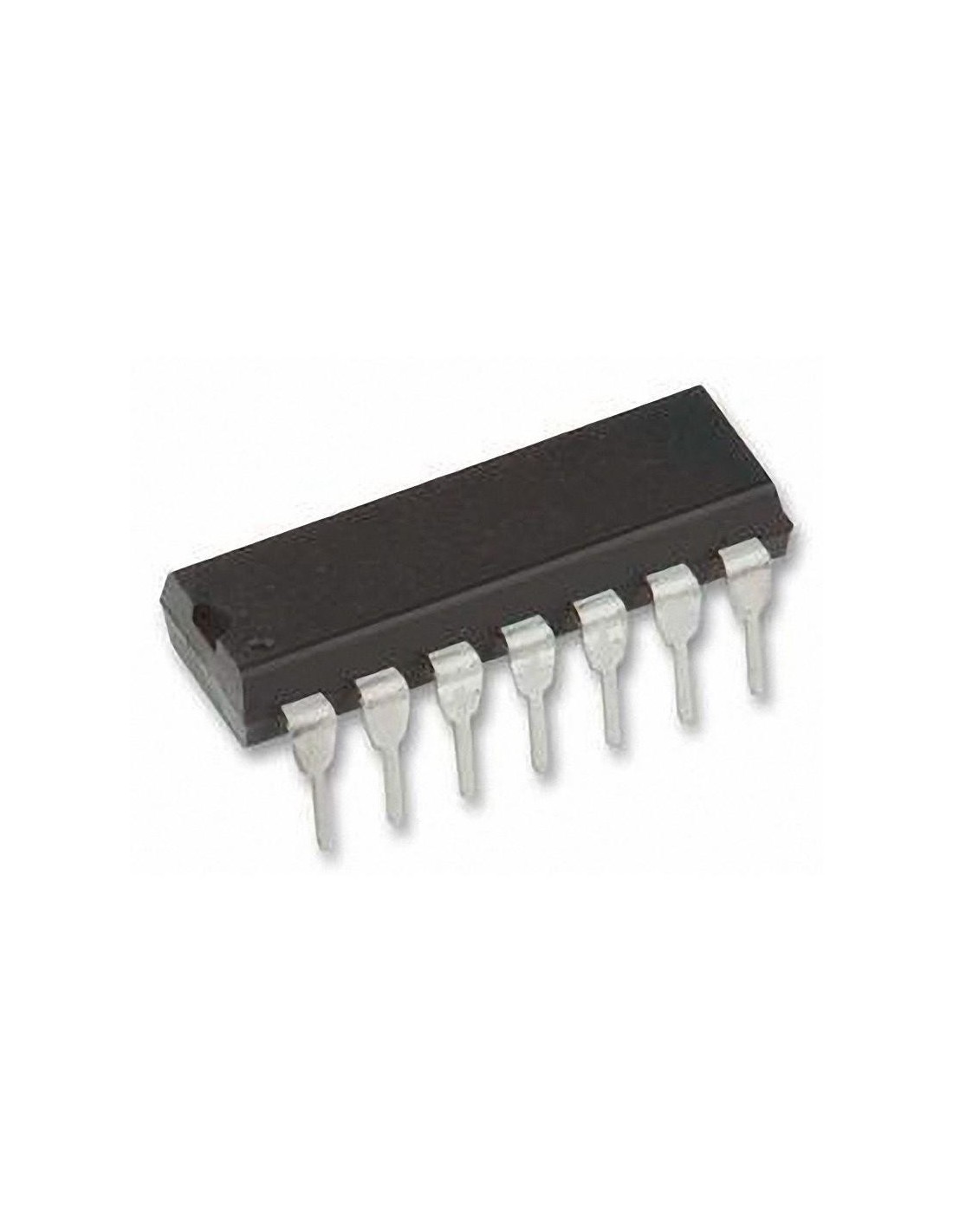

LOW INP.OFFSET VOLTAGE AMPLIFICADOR

 LOW INP.OFFSET VOLTAGE AMPLIF.

Descripción

La serie consta de cuatro LM124 de ganancia independiente, de alta frecuencia internamente compensada amplificadores operacionales que fueron diseñados específicamente para operar desde una sola fuente de alimentación en un amplio rango de voltajes. Operación de fuentes de alimentación división también es posible y la baja de drenaje alimentación de corriente es independiente de la magnitud de la tensión de alimentación.

Las áreas de aplicación incluyen amplificadores de transductor, bloques de ganancia DC y todos los circuitos de amplificador convencional op que ahora puede ser más fácil de implementar en los sistemas de prestación única de poder. Por ejemplo, la serie LM124 pueden ser operados directamente fuera de la norma 5 fuente de tensión V que se utiliza en los sistemas digitales y de fácil proporcionará a la electrónica de interfaz necesarias, sin necesidad de suministros adicionales ± 15V poder.

Características

• Frecuencia de internos compensados por ganancia de la unidad
• Aumento de gran tensión DC 100 dB
• Ancho de banda ancha (ganancia unitaria) 1 MHz (con compensación de temperatura)
• Amplia gama de energía de suministro: suministro individual 3V a 32V o suministros de doble ± 1,5 V a ± 16V
• Muy baja corriente de fuga de la oferta (700 μA)-básicamente independiente de la tensión de alimentación
• La entrada de baja polarización actual de 45 nA (con compensación de temperatura)
• La entrada de baja tensión offset 2 mV y offset actual: 5 NA
• Entrada común rango de voltaje de modo incluye suelo
• Tensión de entrada de rango diferencial igual a la tensión de alimentación
• Gran oscilación de voltaje de salida 0V a V + - 1,5 V
