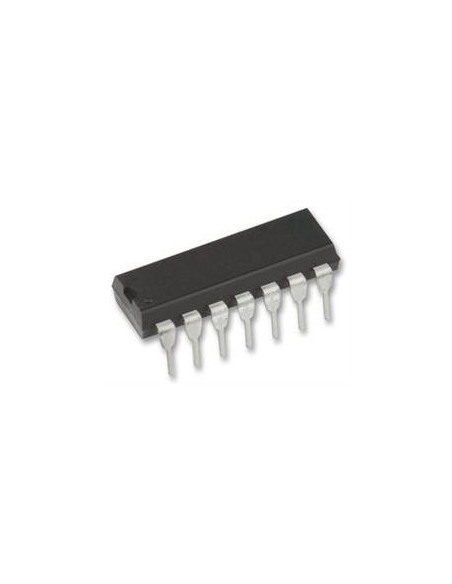

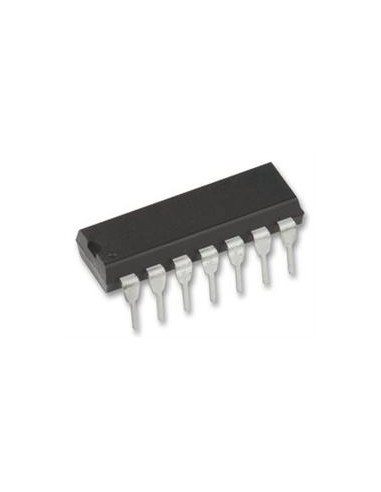

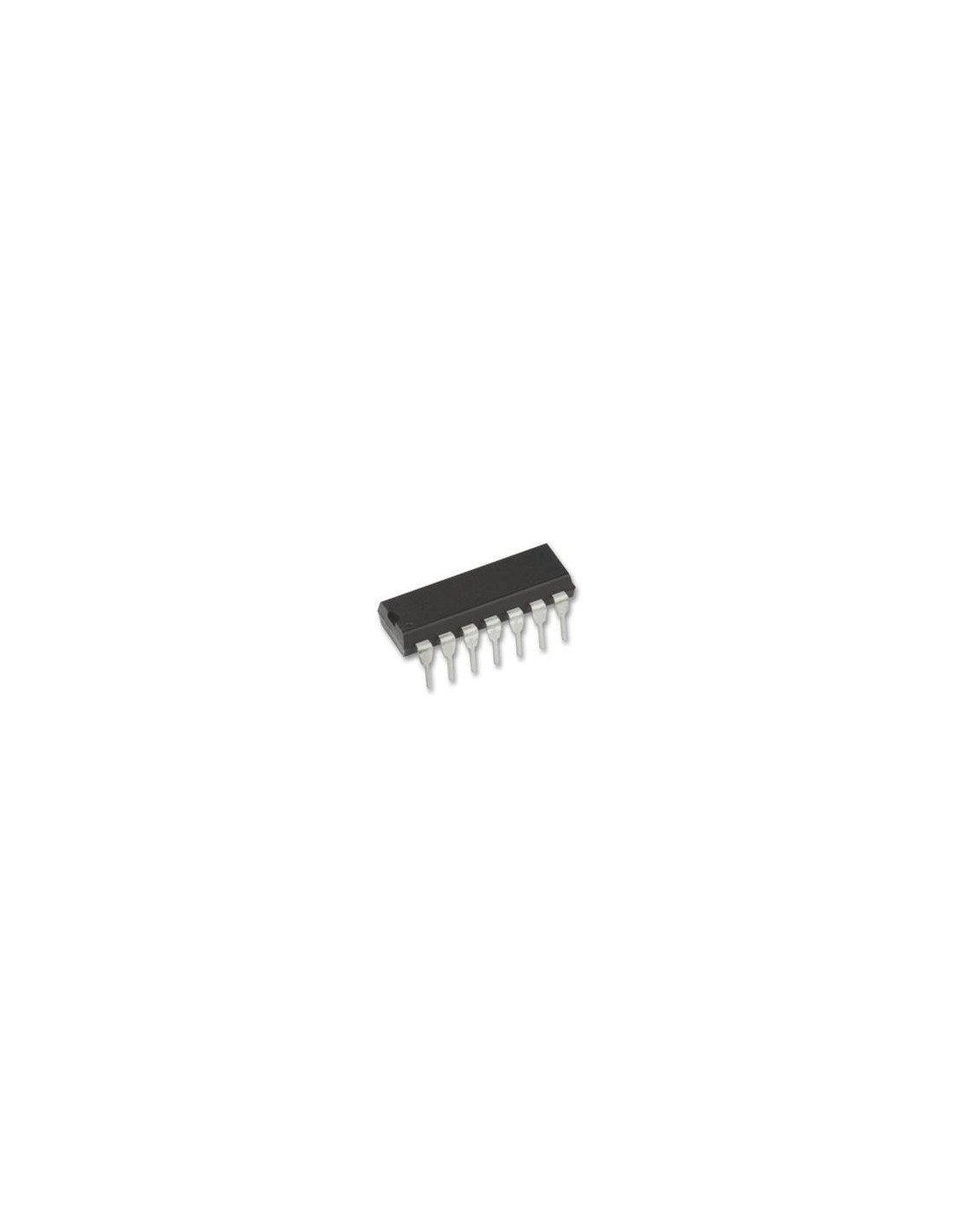

DUAL J-FET OP.AMPL.

Dual Low Power JFET Input Operational Amplifie

Descripción

El LF442 de baja potencia de doble amplificadores operacionales proporcionan muchas de las mismas características de CA como de la industria LM1458 estándar, mientras que en gran medida la mejora de las características de CC del LM1458. Los amplificadores tienen el mismo ancho de banda, velocidad de subida, y la ganancia (10 k de carga) como el LM1458 y sólo sacar una décima parte de la oferta actual de la LM1458. Además, el alto bien adaptado JFET dispositivos de tensión de entrada de la LF442 reducir el sesgo de entrada y compensar las corrientes por un factor de 10.000 en el LM1458. Una combinación de diseño y cuidado diseño interior de garantías recorte muy baja tensión offset de entrada y de la deriva de tensión. El LF442 también tiene una muy baja tensión de ruido equivalente de entrada de un amplificador de baja potencia.

El LF442 es el pin compatible con el LM1458 que permite una inmediata reducción de 10 veces en la fuga de energía en muchas aplicaciones. El LF442 deben ser utilizados en baja disipación de potencia y sus buenas características eléctricas son las consideraciones principales.

Características

• 1 / 10 la oferta actual de un LM1458: 400 μA (máx.)
• polarización de entrada de corriente baja: 50 PA (máx.)
• La entrada de baja tensión de offset: 1 mV (máx.)
• La entrada de baja tensión de compensar la deriva: 10 μV / ° C (máx.)
• Ancho de banda de alta ganancia: 1 MHz
• Alta velocidad de subida: 1 V / μs
• Tensión de bajo nivel de ruido de baja potencia:
• Ruido de entrada de corriente baja:
• alta impedancia de entrada: 1012
• Alta ganancia VO = ± 10V, RL = 10k: 50k (min)
