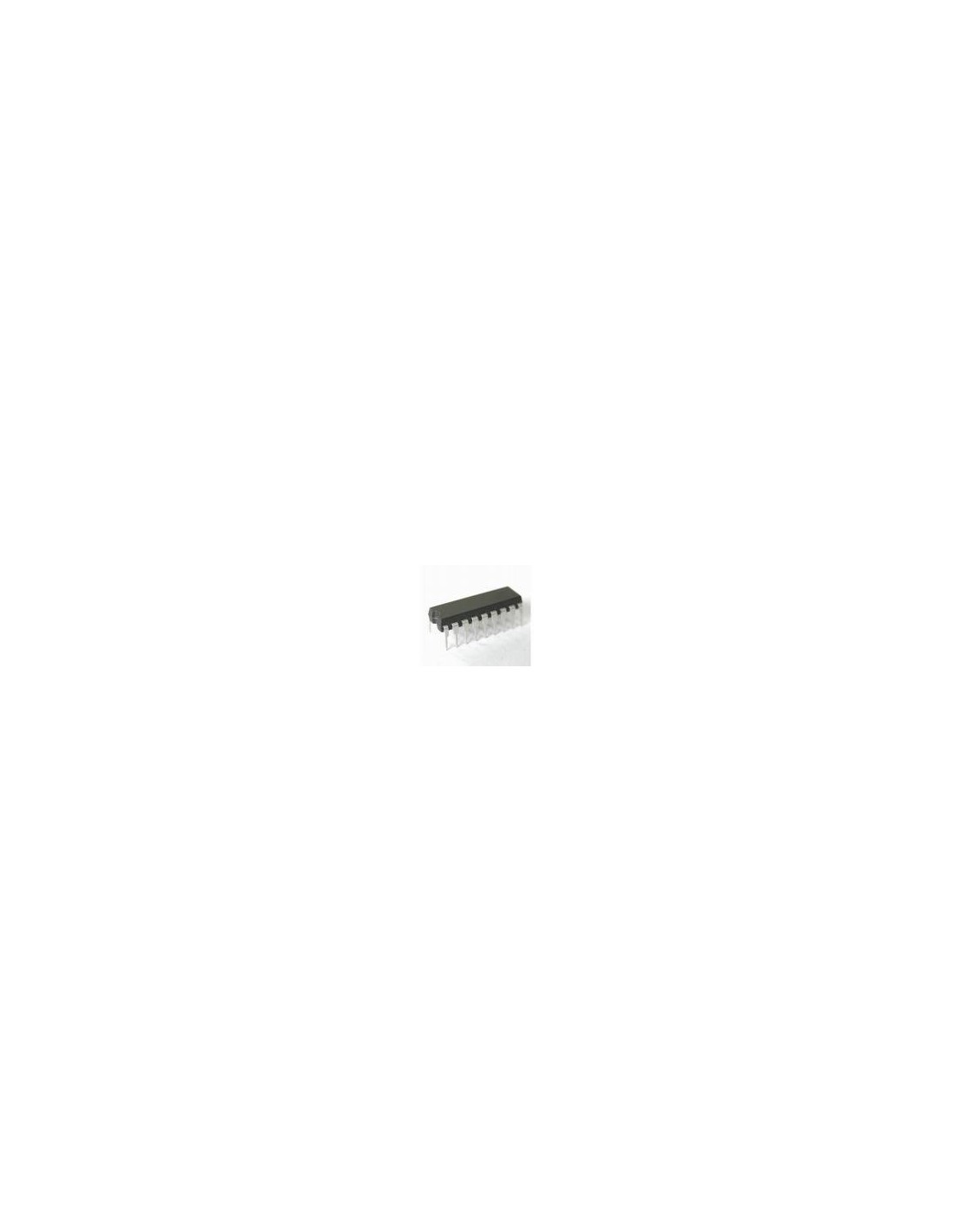

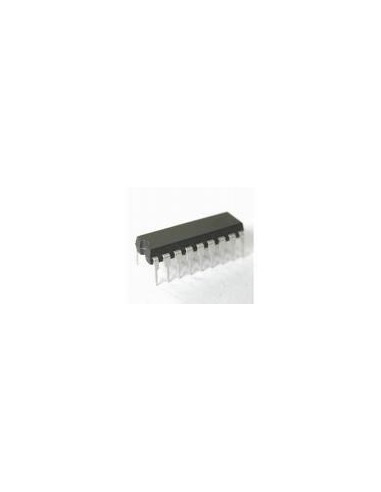

DOT/BAR DISPLAY DRIVER

Dot/Bar Display Driver

Descripción

El LM3914 es un circuito integrado monolítico que detecta los niveles de voltaje analógico y unidades de 10 LEDs, proporcionando una pantalla analógica lineal. A los cambios solo pin la pantalla de un punto móvil a un gráfico de barras. La unidad actual de los LEDs es regulada y programable, eliminando la necesidad de resistencias. Esta característica es la que permite el funcionamiento de todo el sistema de menos de 3V.

El circuito contiene su propia referencia ajustable y 10 precisa divisor de tensión de paso. El sesgo de baja-buffer de entrada actual acepta señales a tierra, o V-, sin embargo, no necesita la protección contra las entradas de 35V por encima o por debajo del suelo. El búfer de 10 unidades individuales de comparación que se hace referencia al divisor de precisión. Indicación de no-linealidad tanto, puede ser considerado generalmente a ½%, incluso en un amplio rango de temperaturas.

Versatilidad fue diseñado en el LM3914 para que de control, alarma visual y las funciones de escala ampliada se pueden añadir fácilmente al sistema de visualización. El circuito puede conducir LEDs de colores, o bajo las lámparas incandescentes actuales. LM3914s Muchos pueden ser "encadenado" para formar pantallas de 20 a más de 100 segmentos. Ambos extremos del divisor de voltaje están disponibles en el exterior de manera que 2 pilotos pueden convertirse en un cero metros del centro.

El LM3914 es muy fácil de aplicar como un circuito medidor analógico. Un 1.2V metros completos escala requiere sólo 1 resistencia y un único 3V a 15V de suministro, además de la pantalla LED de 10. Si la resistencia de 1 es una olla, se convierte en el control de brillo del LED. El diagrama de bloques simplificado muestra este circuito externo extremadamente simple.

Cuando en el modo de punto, hay una pequeña cantidad de superposición o "fade" (alrededor de 1 mV) entre los segmentos. Esto asegura que en ningún momento todos los LEDs de ser "OFF", y por lo tanto cualquier tipo de pantalla se evite la ambigüedad. Muestra la novela varias posibilidades.

Gran parte de la flexibilidad de visualización se deriva del hecho de que todas las salidas son individuales, DC regulada corrientes. Diversos efectos se puede lograr mediante la modulación de estas corrientes. Los resultados individuales pueden conducir un transistor, así como un LED al mismo tiempo, de modo que las funciones del controlador como "parada" de control se puede realizar. El LM3914 también puede actuar como un programador, o un secuenciador.

La aplicación típica siguiente se muestra el ajuste de la referencia a un valor deseado, y de puesta a tierra adecuada para la operación exacta, y evitar oscilaciones.

Características

• Las unidades LED, LCD o de vacío fluorescentes
• Bar o punto el modo de visualización externa seleccionable por el usuario
• Ampliable a las pantallas de 100 pasos
• Referencia de tensión interna de 1,2 V a 12V
• Funciona con alimentación única de menos de 3V
• Entradas ⢠funcionar a tierra
• Corriente de salida programable de 2 mA a 30 mA
• No hay cambio múltiple o la interacción entre los productos
• Soporta entrada ± 35V sin daño o falsas salidas
• Salidas del driver de LED son actuales regulados, colectores abiertos,
• Los productos pueden interactuar con la lógica TTL o CMOS
• El 10 internos divisor de paso es variable y se puede hacer referencia a una amplia gama de voltajes de
